Резак для кислородной резки

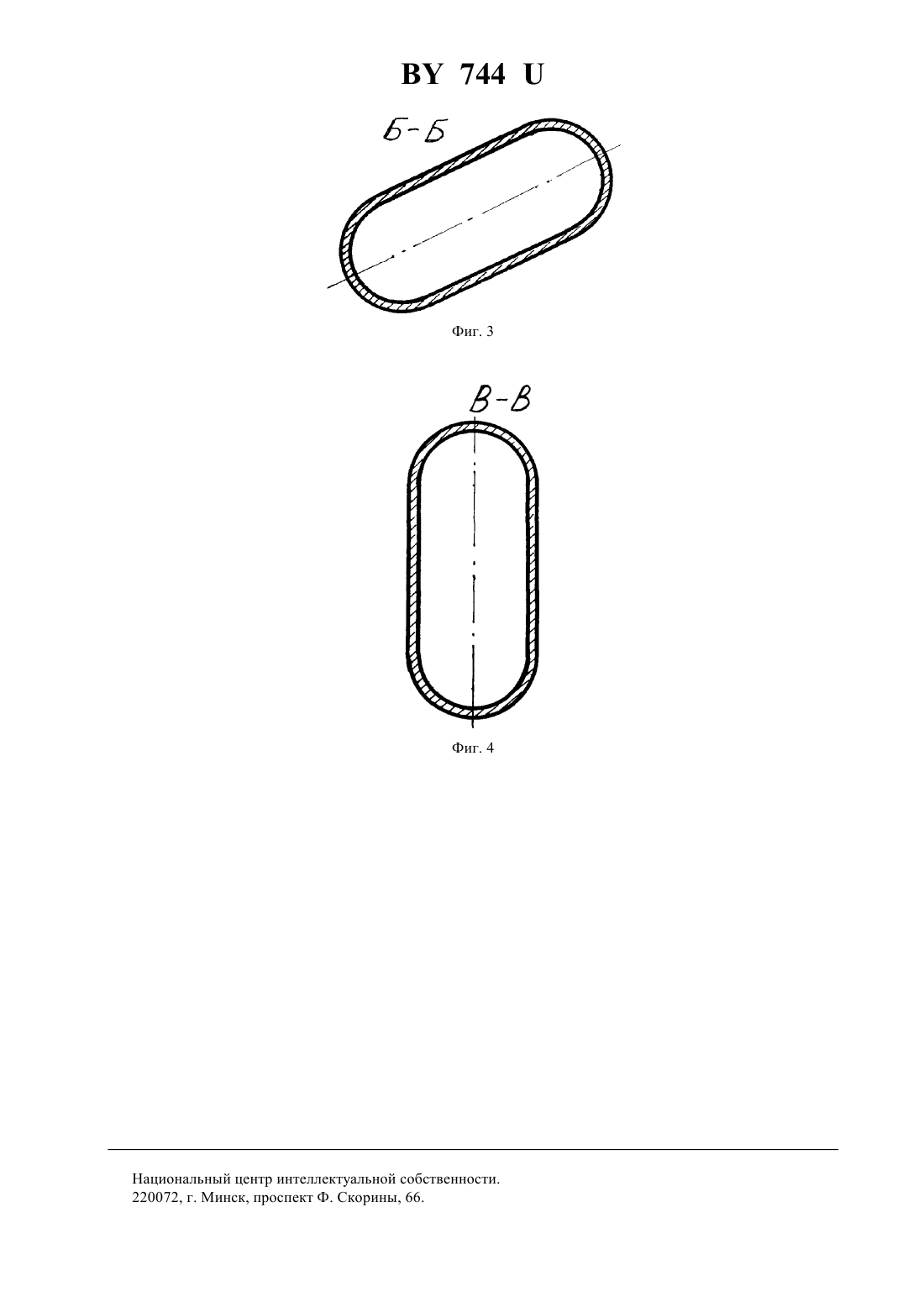

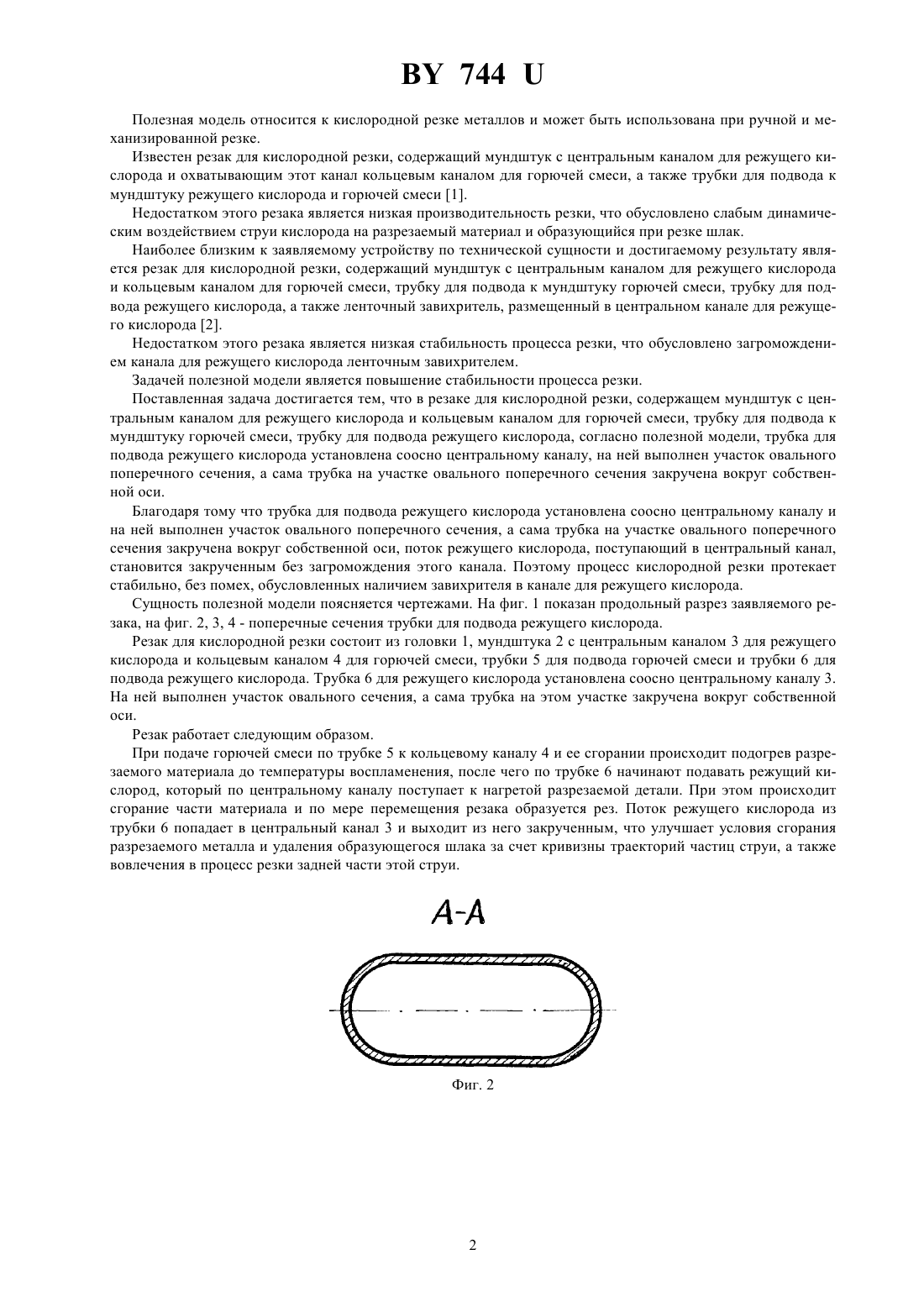

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РЕЗАК ДЛЯ КИСЛОРОДНОЙ РЕЗКИ(73) Патентообладатели Цумарев Юрий Алексеевич,Павлюк Сергей Сергеевич, Латыпова Елена Юрьевна(57) Резак для кислородной резки, содержащий мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубку для подвода к мундштуку горючей смеси, трубку для подвода режущего кислорода, отличающийся тем, что трубка для подвода режущего кислорода установлена соосно центральному каналу, на ней выполнен участок овального поперечного сечения, а сама трубка на участке овального поперечного сечения закручена вокруг собственной оси. 744 Полезная модель относится к кислородной резке металлов и может быть использована при ручной и механизированной резке. Известен резак для кислородной резки, содержащий мундштук с центральным каналом для режущего кислорода и охватывающим этот канал кольцевым каналом для горючей смеси, а также трубки для подвода к мундштуку режущего кислорода и горючей смеси 1. Недостатком этого резака является низкая производительность резки, что обусловлено слабым динамическим воздействием струи кислорода на разрезаемый материал и образующийся при резке шлак. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является резак для кислородной резки, содержащий мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубку для подвода к мундштуку горючей смеси, трубку для подвода режущего кислорода, а также ленточный завихритель, размещенный в центральном канале для режущего кислорода 2. Недостатком этого резака является низкая стабильность процесса резки, что обусловлено загромождением канала для режущего кислорода ленточным завихрителем. Задачей полезной модели является повышение стабильности процесса резки. Поставленная задача достигается тем, что в резаке для кислородной резки, содержащем мундштук с центральным каналом для режущего кислорода и кольцевым каналом для горючей смеси, трубку для подвода к мундштуку горючей смеси, трубку для подвода режущего кислорода, согласно полезной модели, трубка для подвода режущего кислорода установлена соосно центральному каналу, на ней выполнен участок овального поперечного сечения, а сама трубка на участке овального поперечного сечения закручена вокруг собственной оси. Благодаря тому что трубка для подвода режущего кислорода установлена соосно центральному каналу и на ней выполнен участок овального поперечного сечения, а сама трубка на участке овального поперечного сечения закручена вокруг собственной оси, поток режущего кислорода, поступающий в центральный канал,становится закрученным без загромождения этого канала. Поэтому процесс кислородной резки протекает стабильно, без помех, обусловленных наличием завихрителя в канале для режущего кислорода. Сущность полезной модели поясняется чертежами. На фиг. 1 показан продольный разрез заявляемого резака, на фиг. 2, 3, 4 - поперечные сечения трубки для подвода режущего кислорода. Резак для кислородной резки состоит из головки 1, мундштука 2 с центральным каналом 3 для режущего кислорода и кольцевым каналом 4 для горючей смеси, трубки 5 для подвода горючей смеси и трубки 6 для подвода режущего кислорода. Трубка 6 для режущего кислорода установлена соосно центральному каналу 3. На ней выполнен участок овального сечения, а сама трубка на этом участке закручена вокруг собственной оси. Резак работает следующим образом. При подаче горючей смеси по трубке 5 к кольцевому каналу 4 и ее сгорании происходит подогрев разрезаемого материала до температуры воспламенения, после чего по трубке 6 начинают подавать режущий кислород, который по центральному каналу поступает к нагретой разрезаемой детали. При этом происходит сгорание части материала и по мере перемещения резака образуется рез. Поток режущего кислорода из трубки 6 попадает в центральный канал 3 и выходит из него закрученным, что улучшает условия сгорания разрезаемого металла и удаления образующегося шлака за счет кривизны траекторий частиц струи, а также вовлечения в процесс резки задней части этой струи. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
