Картридж для лазерного принтера

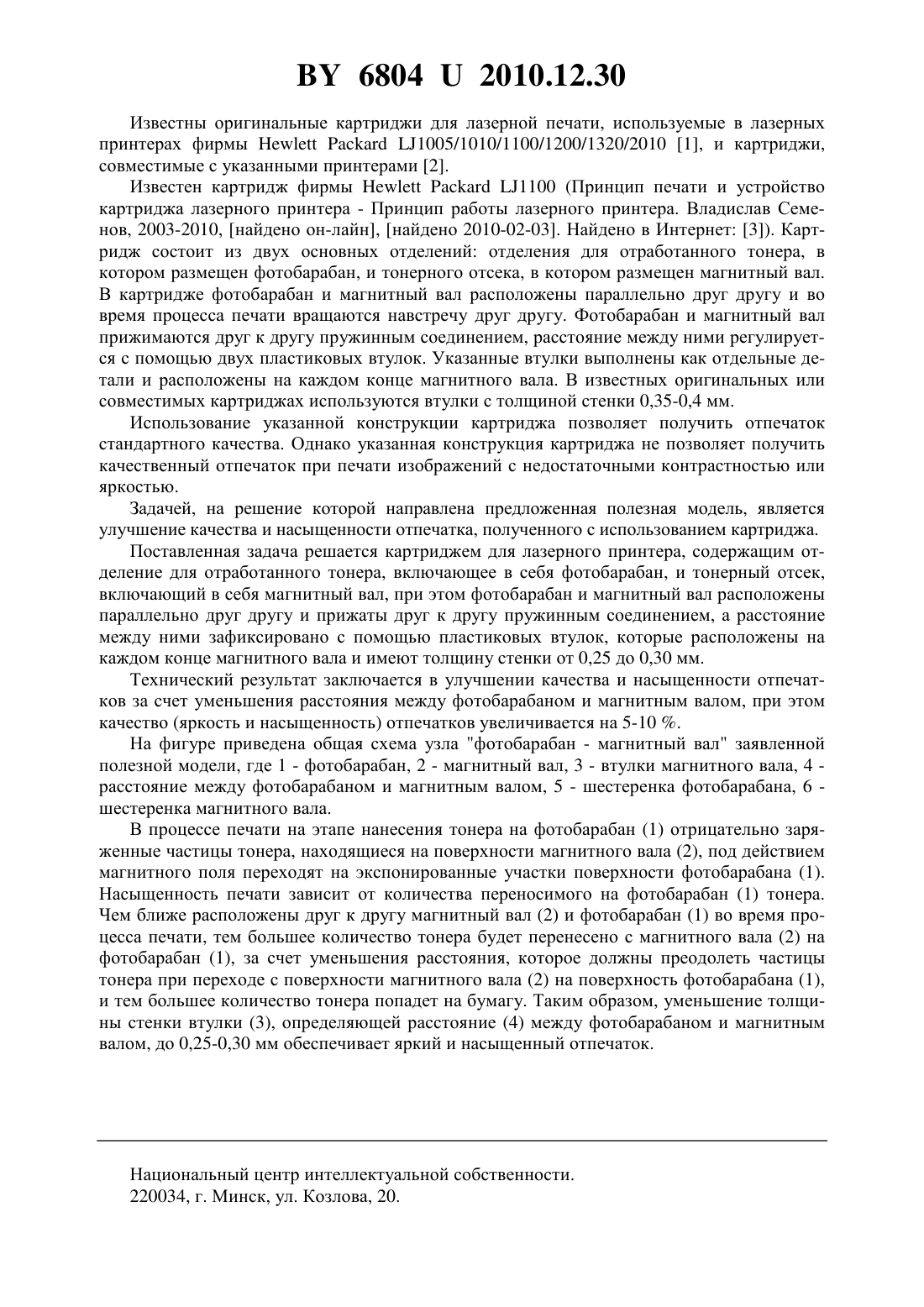

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАРТРИДЖ ДЛЯ ЛАЗЕРНОГО ПРИНТЕРА(71) Заявитель Частное торговое унитарное предприятие Белинвент и К(72) Автор Баханцов Сергей Игоревич(73) Патентообладатель Частное торговое унитарное предприятие Белинвент и К(57) Картридж для лазерного принтера, включающий отделение для отработанного тонера с фотобарабаном и тонерный отсек с магнитным валом, при этом фотобарабан и магнитный вал расположены параллельно друг другу и прижаты друг к другу пружинным соединением, а расстояние между ними зафиксировано с помощью пластиковых втулок,которые расположены на каждом конце магнитного вала, отличающийся тем, что указанные втулки имеют толщину стенки от 0,25 до 0,30 мм. Заявляемая полезная модель относится к конструкции элементов для лазерных принтеров, а именно к картриджам, и может быть использована как при производстве новых устройств, так и при модернизации находящихся в эксплуатации картриджей. 68042010.12.30 Известны оригинальные картриджи для лазерной печати, используемые в лазерных принтерах фирмы 1005/1010/1100/1200/1320/2010 1, и картриджи,совместимые с указанными принтерами 2. Известен картридж фирмы 1100 (Принцип печати и устройство картриджа лазерного принтера - Принцип работы лазерного принтера. Владислав Семенов, 2003-2010, найдено он-лайн, найдено 2010-02-03. Найдено в Интернет 3). Картридж состоит из двух основных отделений отделения для отработанного тонера, в котором размещен фотобарабан, и тонерного отсека, в котором размещен магнитный вал. В картридже фотобарабан и магнитный вал расположены параллельно друг другу и во время процесса печати вращаются навстречу друг другу. Фотобарабан и магнитный вал прижимаются друг к другу пружинным соединением, расстояние между ними регулируется с помощью двух пластиковых втулок. Указанные втулки выполнены как отдельные детали и расположены на каждом конце магнитного вала. В известных оригинальных или совместимых картриджах используются втулки с толщиной стенки 0,35-0,4 мм. Использование указанной конструкции картриджа позволяет получить отпечаток стандартного качества. Однако указанная конструкция картриджа не позволяет получить качественный отпечаток при печати изображений с недостаточными контрастностью или яркостью. Задачей, на решение которой направлена предложенная полезная модель, является улучшение качества и насыщенности отпечатка, полученного с использованием картриджа. Поставленная задача решается картриджем для лазерного принтера, содержащим отделение для отработанного тонера, включающее в себя фотобарабан, и тонерный отсек,включающий в себя магнитный вал, при этом фотобарабан и магнитный вал расположены параллельно друг другу и прижаты друг к другу пружинным соединением, а расстояние между ними зафиксировано с помощью пластиковых втулок, которые расположены на каждом конце магнитного вала и имеют толщину стенки от 0,25 до 0,30 мм. Технический результат заключается в улучшении качества и насыщенности отпечатков за счет уменьшения расстояния между фотобарабаном и магнитным валом, при этом качество (яркость и насыщенность) отпечатков увеличивается на 5-10 . На фигуре приведена общая схема узла фотобарабан - магнитный вал заявленной полезной модели, где 1 - фотобарабан, 2 - магнитный вал, 3 - втулки магнитного вала, 4 расстояние между фотобарабаном и магнитным валом, 5 - шестеренка фотобарабана, 6 шестеренка магнитного вала. В процессе печати на этапе нанесения тонера на фотобарабан (1) отрицательно заряженные частицы тонера, находящиеся на поверхности магнитного вала (2), под действием магнитного поля переходят на экспонированные участки поверхности фотобарабана (1). Насыщенность печати зависит от количества переносимого на фотобарабан (1) тонера. Чем ближе расположены друг к другу магнитный вал (2) и фотобарабан (1) во время процесса печати, тем большее количество тонера будет перенесено с магнитного вала (2) на фотобарабан (1), за счет уменьшения расстояния, которое должны преодолеть частицы тонера при переходе с поверхности магнитного вала (2) на поверхность фотобарабана (1),и тем большее количество тонера попадет на бумагу. Таким образом, уменьшение толщины стенки втулки (3), определяющей расстояние (4) между фотобарабаном и магнитным валом, до 0,25-0,30 мм обеспечивает яркий и насыщенный отпечаток. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
