Телескопический расширитель лазерного пучка типа Галилея

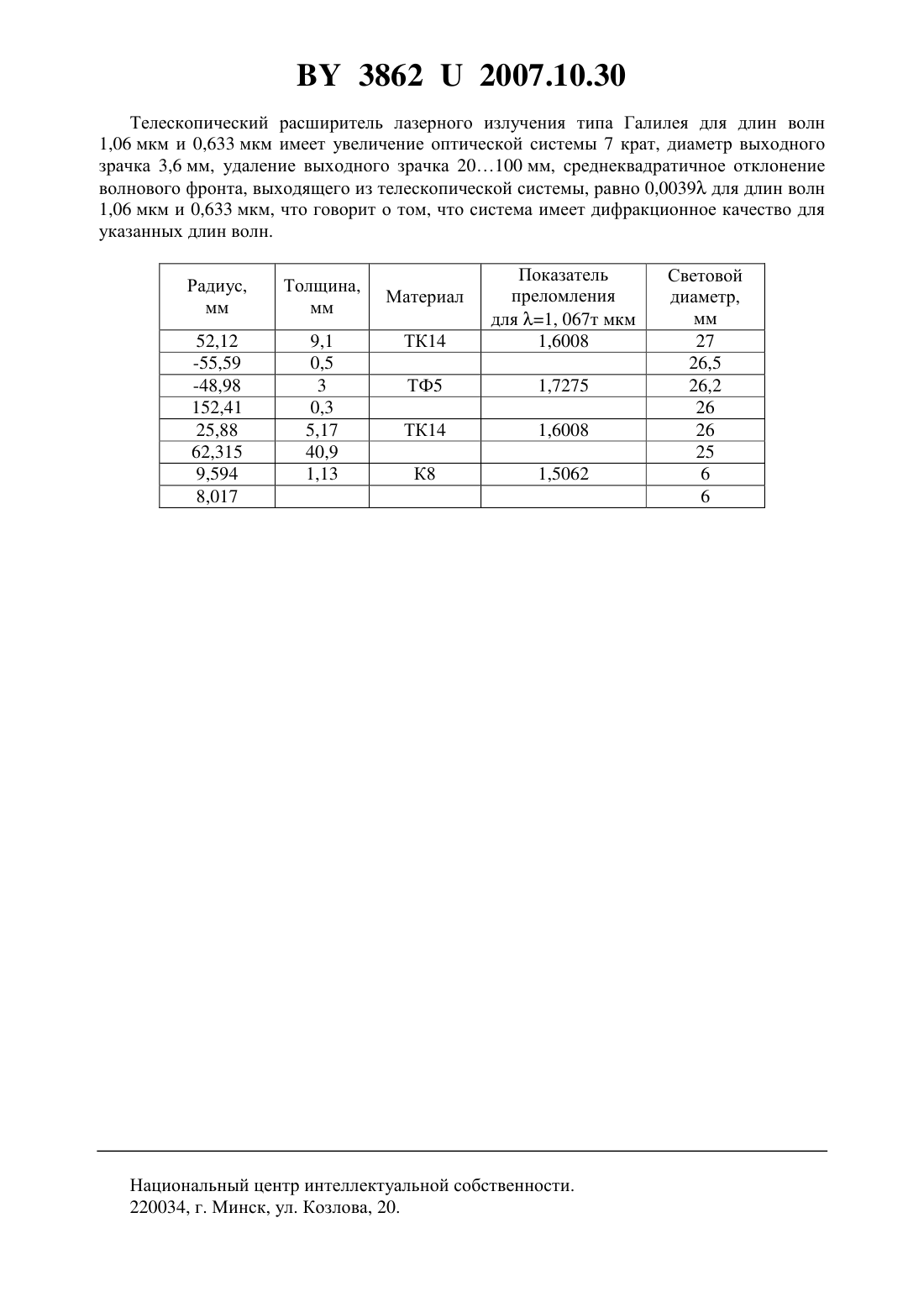

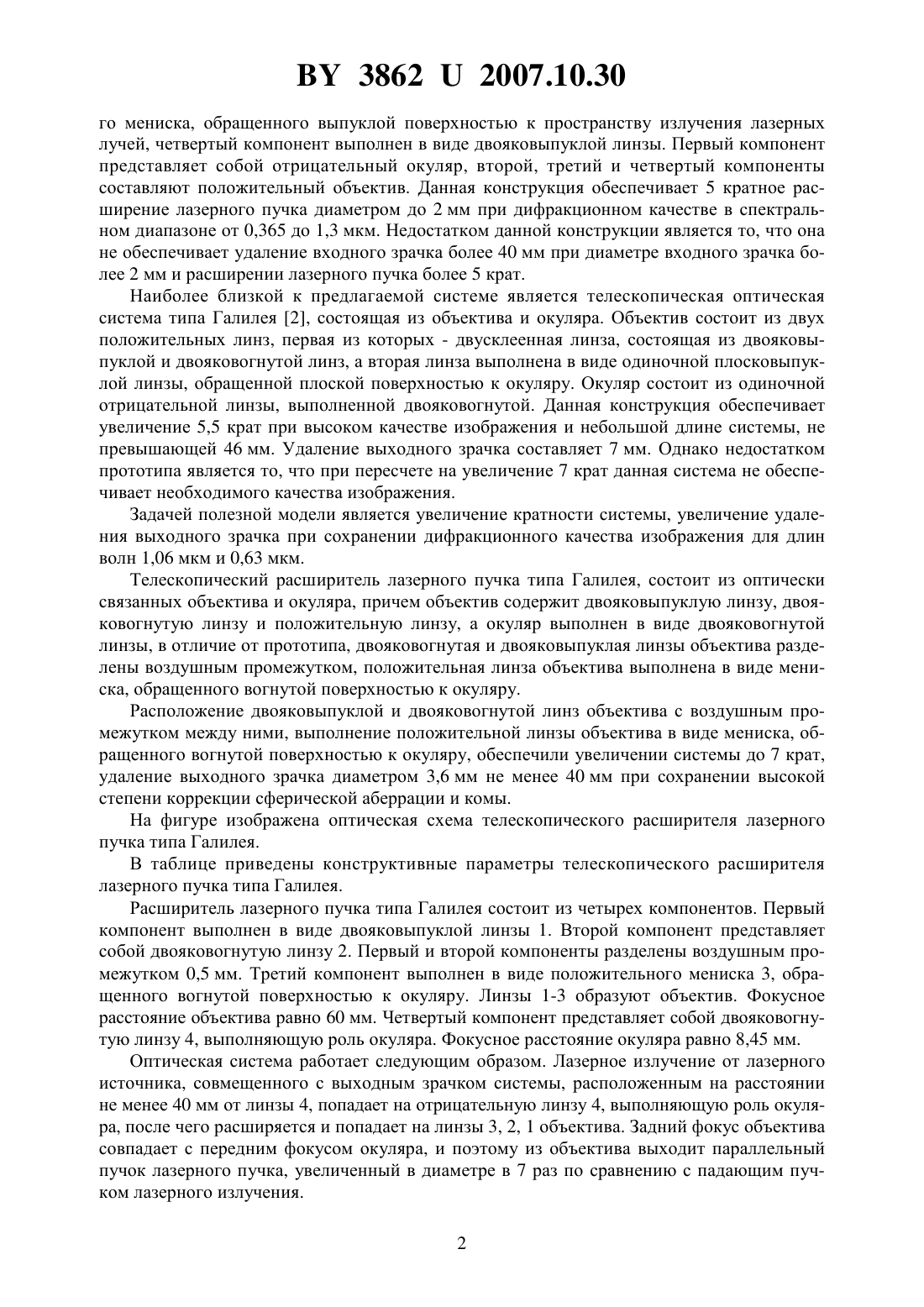

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТЕЛЕСКОПИЧЕСКИЙ РАСШИРИТЕЛЬ ЛАЗЕРНОГО ПУЧКА ТИПА ГАЛИЛЕЯ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Анохина Людмила Васильевна Кунделева Наталия Ефимовна Янаев Владимир Николаевич(73) Патентообладатель Открытое акционерное общество Пеленг(57) Телескопический расширитель лазерного пучка типа Галилея, состоящий из оптически связанных объектива и окуляра, причем объектив содержит двояковыпуклую линзу,двояковогнутую линзу и положительную линзу, а окуляр выполнен в виде двояковогнутой линзы, отличающийся тем, что двояковогнутая и двояковыпуклая линзы объектива разделены воздушным промежутком, положительная линза объектива выполнена в виде мениска, обращенного вогнутой поверхностью к окуляру. Фиг. 1 Полезная модель относится к оптическому приборостроению, а именно к расширителям лазерного пучка, который может использоваться без перефокусировки лазерных лучей для длин волн 1,06 мкм и 0,63 мкм. Известен телескопический расширитель лазерного пучка типа Галилея, состоящий из четырех компонентов 1, первый из которых - отрицательный мениск, обращенный вогнутой поверхностью к пространству излучения лазерных лучей, второй компонент выполнен в виде двояковыпуклой линзы, третий компонент выполнен в виде положительно 38622007.10.30 го мениска, обращенного выпуклой поверхностью к пространству излучения лазерных лучей, четвертый компонент выполнен в виде двояковыпуклой линзы. Первый компонент представляет собой отрицательный окуляр, второй, третий и четвертый компоненты составляют положительный объектив. Данная конструкция обеспечивает 5 кратное расширение лазерного пучка диаметром до 2 мм при дифракционном качестве в спектральном диапазоне от 0,365 до 1,3 мкм. Недостатком данной конструкции является то, что она не обеспечивает удаление входного зрачка более 40 мм при диаметре входного зрачка более 2 мм и расширении лазерного пучка более 5 крат. Наиболее близкой к предлагаемой системе является телескопическая оптическая система типа Галилея 2, состоящая из объектива и окуляра. Объектив состоит из двух положительных линз, первая из которых - двусклеенная линза, состоящая из двояковыпуклой и двояковогнутой линз, а вторая линза выполнена в виде одиночной плосковыпуклой линзы, обращенной плоской поверхностью к окуляру. Окуляр состоит из одиночной отрицательной линзы, выполненной двояковогнутой. Данная конструкция обеспечивает увеличение 5,5 крат при высоком качестве изображения и небольшой длине системы, не превышающей 46 мм. Удаление выходного зрачка составляет 7 мм. Однако недостатком прототипа является то, что при пересчете на увеличение 7 крат данная система не обеспечивает необходимого качества изображения. Задачей полезной модели является увеличение кратности системы, увеличение удаления выходного зрачка при сохранении дифракционного качества изображения для длин волн 1,06 мкм и 0,63 мкм. Телескопический расширитель лазерного пучка типа Галилея, состоит из оптически связанных объектива и окуляра, причем объектив содержит двояковыпуклую линзу, двояковогнутую линзу и положительную линзу, а окуляр выполнен в виде двояковогнутой линзы, в отличие от прототипа, двояковогнутая и двояковыпуклая линзы объектива разделены воздушным промежутком, положительная линза объектива выполнена в виде мениска, обращенного вогнутой поверхностью к окуляру. Расположение двояковыпуклой и двояковогнутой линз объектива с воздушным промежутком между ними, выполнение положительной линзы объектива в виде мениска, обращенного вогнутой поверхностью к окуляру, обеспечили увеличении системы до 7 крат,удаление выходного зрачка диаметром 3,6 мм не менее 40 мм при сохранении высокой степени коррекции сферической аберрации и комы. На фигуре изображена оптическая схема телескопического расширителя лазерного пучка типа Галилея. В таблице приведены конструктивные параметры телескопического расширителя лазерного пучка типа Галилея. Расширитель лазерного пучка типа Галилея состоит из четырех компонентов. Первый компонент выполнен в виде двояковыпуклой линзы 1. Второй компонент представляет собой двояковогнутую линзу 2. Первый и второй компоненты разделены воздушным промежутком 0,5 мм. Третий компонент выполнен в виде положительного мениска 3, обращенного вогнутой поверхностью к окуляру. Линзы 1-3 образуют объектив. Фокусное расстояние объектива равно 60 мм. Четвертый компонент представляет собой двояковогнутую линзу 4, выполняющую роль окуляра. Фокусное расстояние окуляра равно 8,45 мм. Оптическая система работает следующим образом. Лазерное излучение от лазерного источника, совмещенного с выходным зрачком системы, расположенным на расстоянии не менее 40 мм от линзы 4, попадает на отрицательную линзу 4, выполняющую роль окуляра, после чего расширяется и попадает на линзы 3, 2, 1 объектива. Задний фокус объектива совпадает с передним фокусом окуляра, и поэтому из объектива выходит параллельный пучок лазерного пучка, увеличенный в диаметре в 7 раз по сравнению с падающим пучком лазерного излучения. 2 38622007.10.30 Телескопический расширитель лазерного излучения типа Галилея для длин волн 1,06 мкм и 0,633 мкм имеет увеличение оптической системы 7 крат, диаметр выходного зрачка 3,6 мм, удаление выходного зрачка 20100 мм, среднеквадратичное отклонение волнового фронта, выходящего из телескопической системы, равно 0,0039 для длин волн 1,06 мкм и 0,633 мкм, что говорит о том, что система имеет дифракционное качество для указанных длин волн. Радиус,мм Показатель преломления для 1, 067 т мкм 1,6008 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
