Картридж принтера

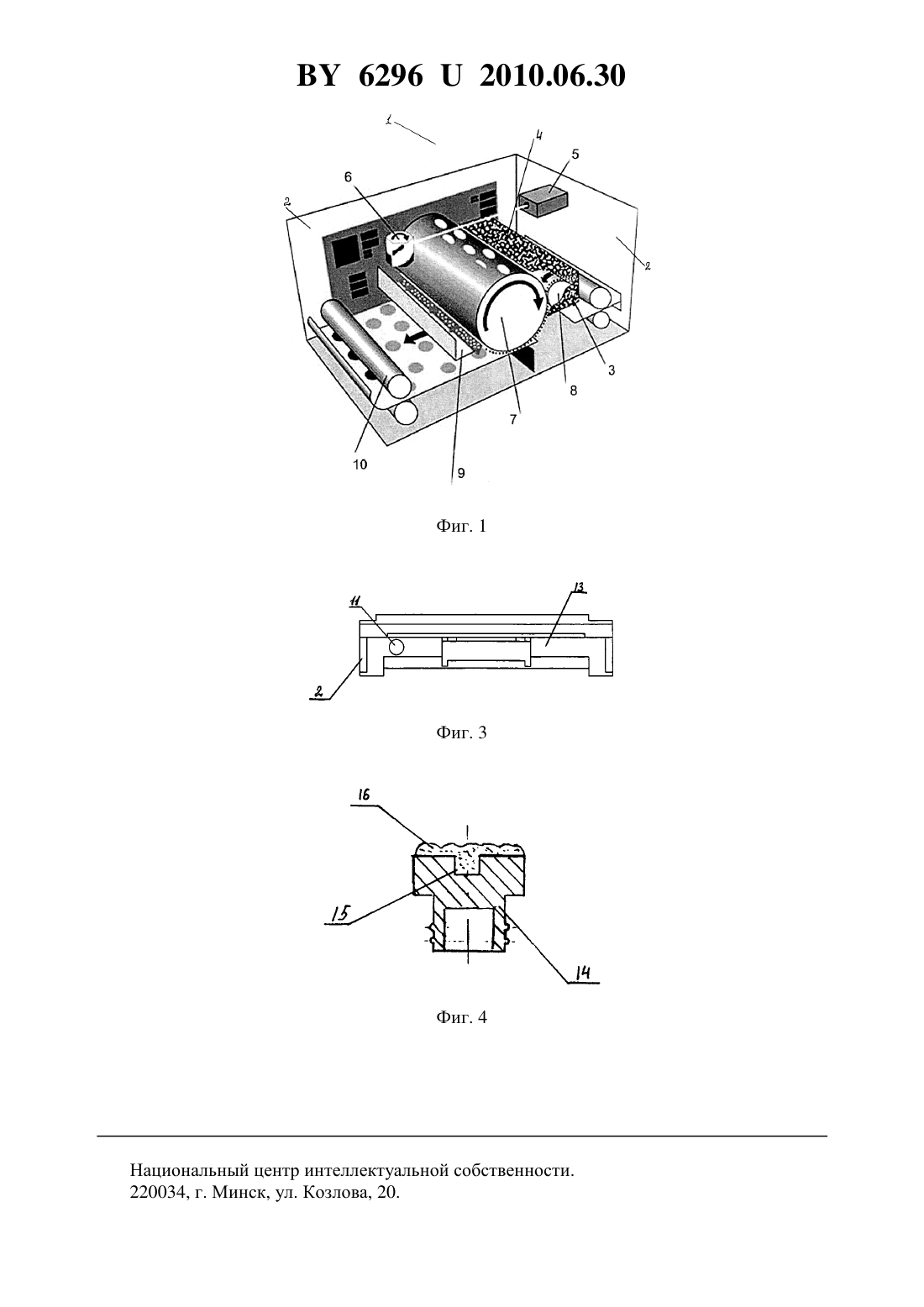

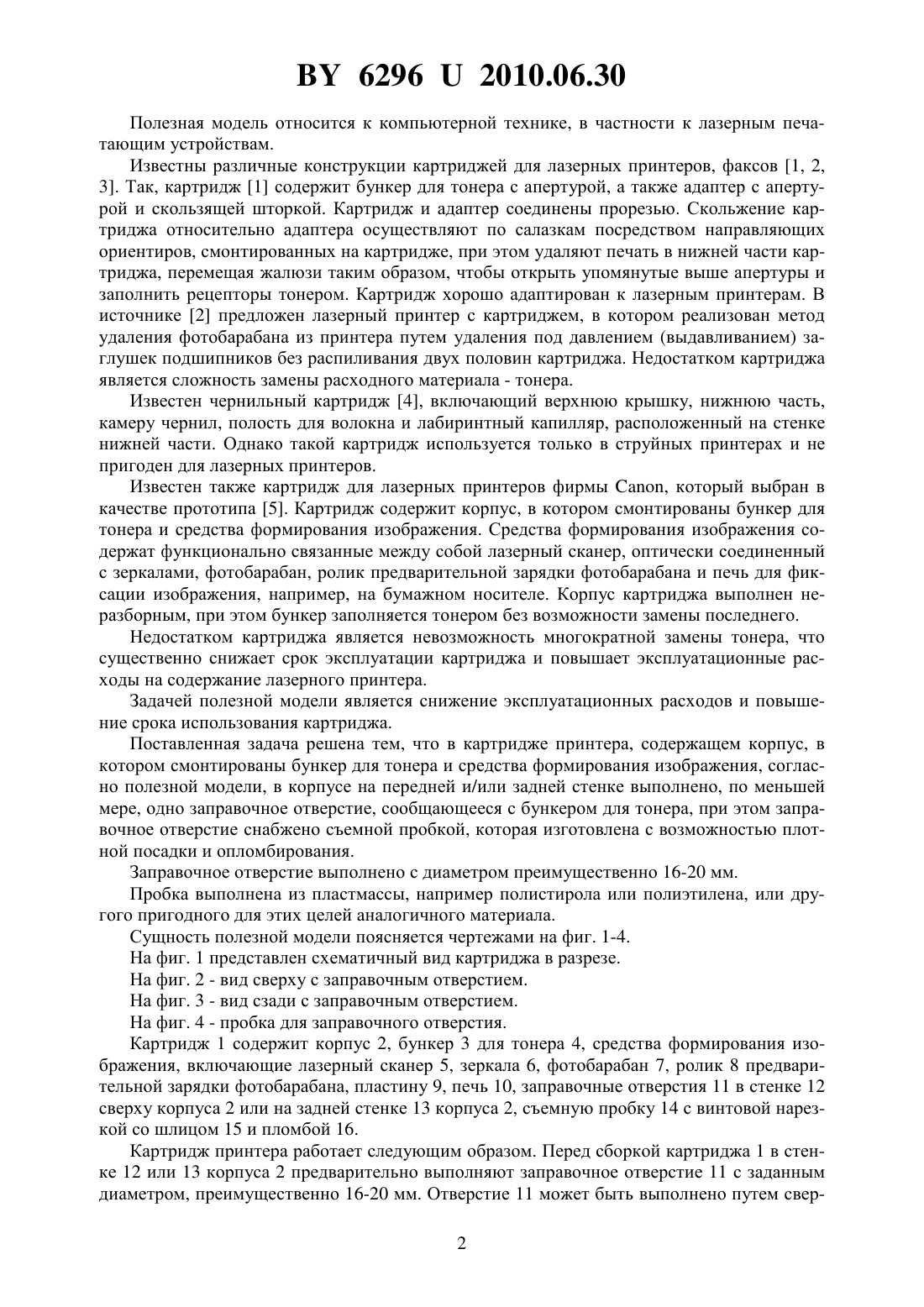

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Пузач Алексей Евгеньевич(57) 1. Картридж принтера, содержащий корпус, в котором смонтированы бункер для тонера и средства формирования изображения, отличающийся тем, что в корпусе на передней и/или задней стенке выполнено, по меньшей мере, одно заправочное отверстие,сообщающееся с бункером для тонера, при этом заправочное отверстие снабжено съемной пробкой, которая изготовлена с возможностью плотной посадки и опломбирования. 2. Картридж по п. 1, отличающийся тем, что заправочное отверстие выполнено с диаметром преимущественно 16-20 мм. 3. Картридж по п. 1, отличающийся тем, что пробка выполнена из пластмассы, например полистирола или полиэтилена, или другого пригодного для этих целей аналогичного материала.(56) 1.2312760 А, 1997. 2.2009/053680 А 1, 2009. 3.4599851, 1986. 4.2323831 1, 2008. 5. Картридж для лазерных принтеров, факсов и МФУ. //./76.,2009 (прототип). 62962010.06.30 Полезная модель относится к компьютерной технике, в частности к лазерным печатающим устройствам. Известны различные конструкции картриджей для лазерных принтеров, факсов 1, 2,3. Так, картридж 1 содержит бункер для тонера с апертурой, а также адаптер с апертурой и скользящей шторкой. Картридж и адаптер соединены прорезью. Скольжение картриджа относительно адаптера осуществляют по салазкам посредством направляющих ориентиров, смонтированных на картридже, при этом удаляют печать в нижней части картриджа, перемещая жалюзи таким образом, чтобы открыть упомянутые выше апертуры и заполнить рецепторы тонером. Картридж хорошо адаптирован к лазерным принтерам. В источнике 2 предложен лазерный принтер с картриджем, в котором реализован метод удаления фотобарабана из принтера путем удаления под давлением (выдавливанием) заглушек подшипников без распиливания двух половин картриджа. Недостатком картриджа является сложность замены расходного материала - тонера. Известен чернильный картридж 4, включающий верхнюю крышку, нижнюю часть,камеру чернил, полость для волокна и лабиринтный капилляр, расположенный на стенке нижней части. Однако такой картридж используется только в струйных принтерах и не пригоден для лазерных принтеров. Известен также картридж для лазерных принтеров фирмы , который выбран в качестве прототипа 5. Картридж содержит корпус, в котором смонтированы бункер для тонера и средства формирования изображения. Средства формирования изображения содержат функционально связанные между собой лазерный сканер, оптически соединенный с зеркалами, фотобарабан, ролик предварительной зарядки фотобарабана и печь для фиксации изображения, например, на бумажном носителе. Корпус картриджа выполнен неразборным, при этом бункер заполняется тонером без возможности замены последнего. Недостатком картриджа является невозможность многократной замены тонера, что существенно снижает срок эксплуатации картриджа и повышает эксплуатационные расходы на содержание лазерного принтера. Задачей полезной модели является снижение эксплуатационных расходов и повышение срока использования картриджа. Поставленная задача решена тем, что в картридже принтера, содержащем корпус, в котором смонтированы бункер для тонера и средства формирования изображения, согласно полезной модели, в корпусе на передней и/или задней стенке выполнено, по меньшей мере, одно заправочное отверстие, сообщающееся с бункером для тонера, при этом заправочное отверстие снабжено съемной пробкой, которая изготовлена с возможностью плотной посадки и опломбирования. Заправочное отверстие выполнено с диаметром преимущественно 16-20 мм. Пробка выполнена из пластмассы, например полистирола или полиэтилена, или другого пригодного для этих целей аналогичного материала. Сущность полезной модели поясняется чертежами на фиг. 1-4. На фиг. 1 представлен схематичный вид картриджа в разрезе. На фиг. 2 - вид сверху с заправочным отверстием. На фиг. 3 - вид сзади с заправочным отверстием. На фиг. 4 - пробка для заправочного отверстия. Картридж 1 содержит корпус 2, бункер 3 для тонера 4, средства формирования изображения, включающие лазерный сканер 5, зеркала 6, фотобарабан 7, ролик 8 предварительной зарядки фотобарабана, пластину 9, печь 10, заправочные отверстия 11 в стенке 12 сверху корпуса 2 или на задней стенке 13 корпуса 2, съемную пробку 14 с винтовой нарезкой со шлицом 15 и пломбой 16. Картридж принтера работает следующим образом. Перед сборкой картриджа 1 в стенке 12 или 13 корпуса 2 предварительно выполняют заправочное отверстие 11 с заданным диаметром, преимущественно 16-20 мм. Отверстие 11 может быть выполнено путем свер 2 62962010.06.30 ления или при штамповке стенок 12, 13 корпуса 2. Заправочное отверстие 11 закрывают пробкой 14, снабженной шлицом 15, вместо шлица 15 пробка 14 может содержать полость или глухое, по меньшей мере, одно отверстие (на фигурах не показано), которое затем заполняется пломбирующим материалом (например, пластилином), и пломбировочным штампиком (на фигурах не показано) формируют пломбу 16. В корпус 2 устанавливают средства формирования изображения лазерный сканер 5, зеркала 6, фотобарабан 7 с пластиной 9, ролик 8 предварительной зарядки фотобарабана, печь 10 и бункер 3 заполняют тонером 4. В процессе эксплуатации картриджа, по мере расходования тонера 4, производят его замену без разборки корпуса 2. Для этого снимают пломбу 16 с пробки 14, извлекают ее из заправочного отверстия 11 в стенке 12 или 13 и заполняют бункер 3 через отверстие 11 тонером 4, далее пробку 14 с винтовой нарезкой устанавливают обратно в заправочное отверстие 11 и пломбируют пломбой 16, заполняя пломбирующим материалом шлиц 15. Затем картридж 1 с вновь заправленным тонером 4 используют обычным способом в принтере (на фигурах не показано). Разработанная конструкция картриджа, альтернативного картриджам известных фирм(,и др.), позволяет существенно упростить заправку и продлить срок эксплуатации изделия, т.к. отпадает необходимость разборки корпуса 2 для заправки бункера 3 тонером, что предотвращает опасность повреждения целостности хрупких механизмов,таких как лазерный сканер 5, зеркала 6, фотобарабан 7, ролик 8 предварительной зарядки фотобарабана, печи 10. Заявителем, согласно полезной модели, разработан картридж Бекар для лазерных принтеров, который не требует манипуляций по разборке и сборке при его заправке. Разборка картриджа становится необходимой только для замены выработавших свой ресурс деталей. В таблице приведены данные рабочего ресурса известных моделей картриджей,полученные из практики их ремонта и заправки. Модель 26121610 Как видно из таблицы, разборка-сборка картриджа для замены выработавшего свой ресурс фотобарабана необходима только при каждой третьей заправке. Таким образом,предлагаемый согласно полезной модели картридж Бекар, по сравнению с прототипом,в три раза меньше подвергается риску поломки при заправке его тонером без манипуляций разборки-сборки. Еще одним преимуществом нового картриджа Бекар является снижение затрат на его заправку, т.к. достаточно иметь тонер - и любой пользователь сможет произвести заправку картриджа самостоятельно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
