Прибор для измерения средней мощности лазерного излучения

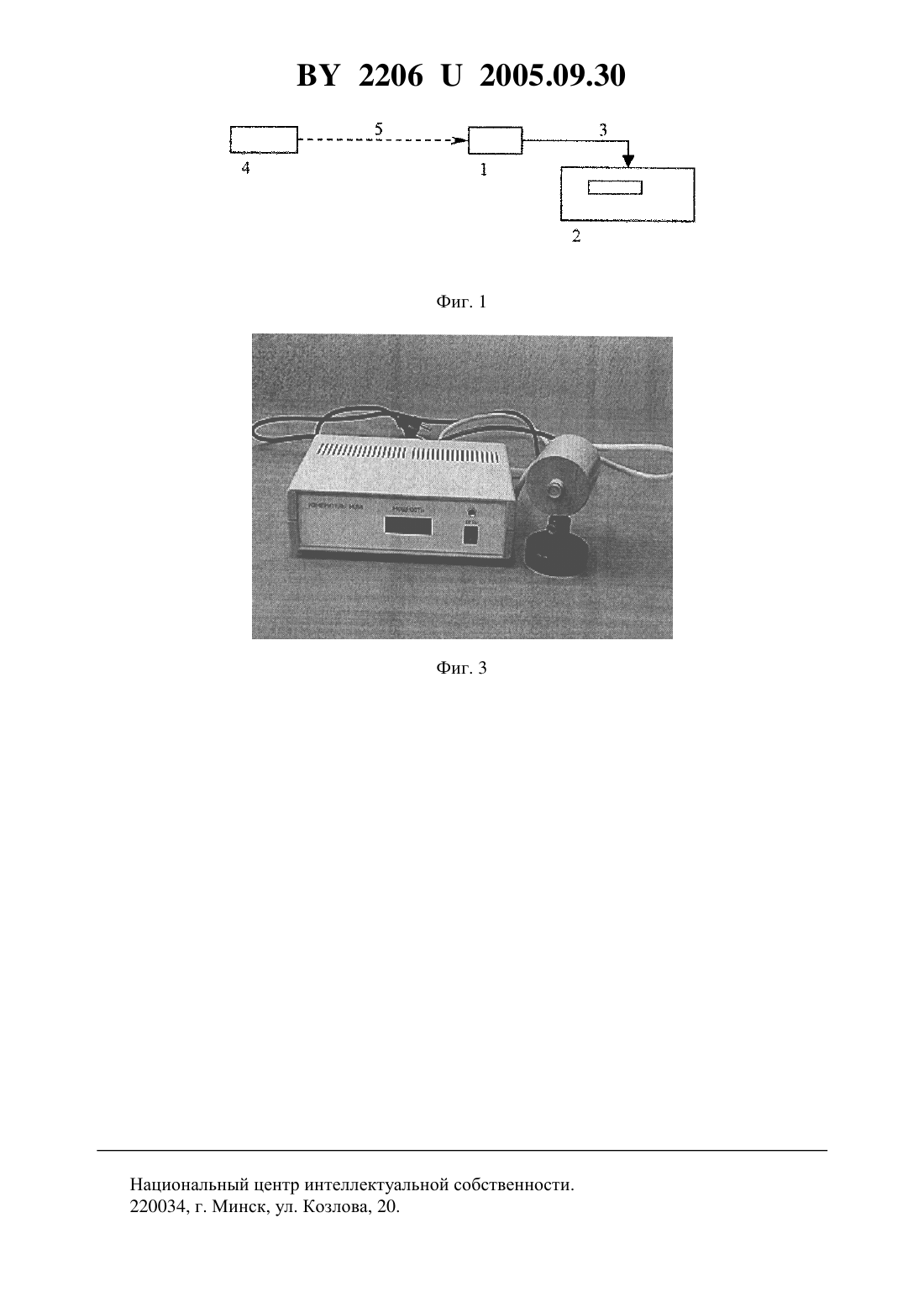

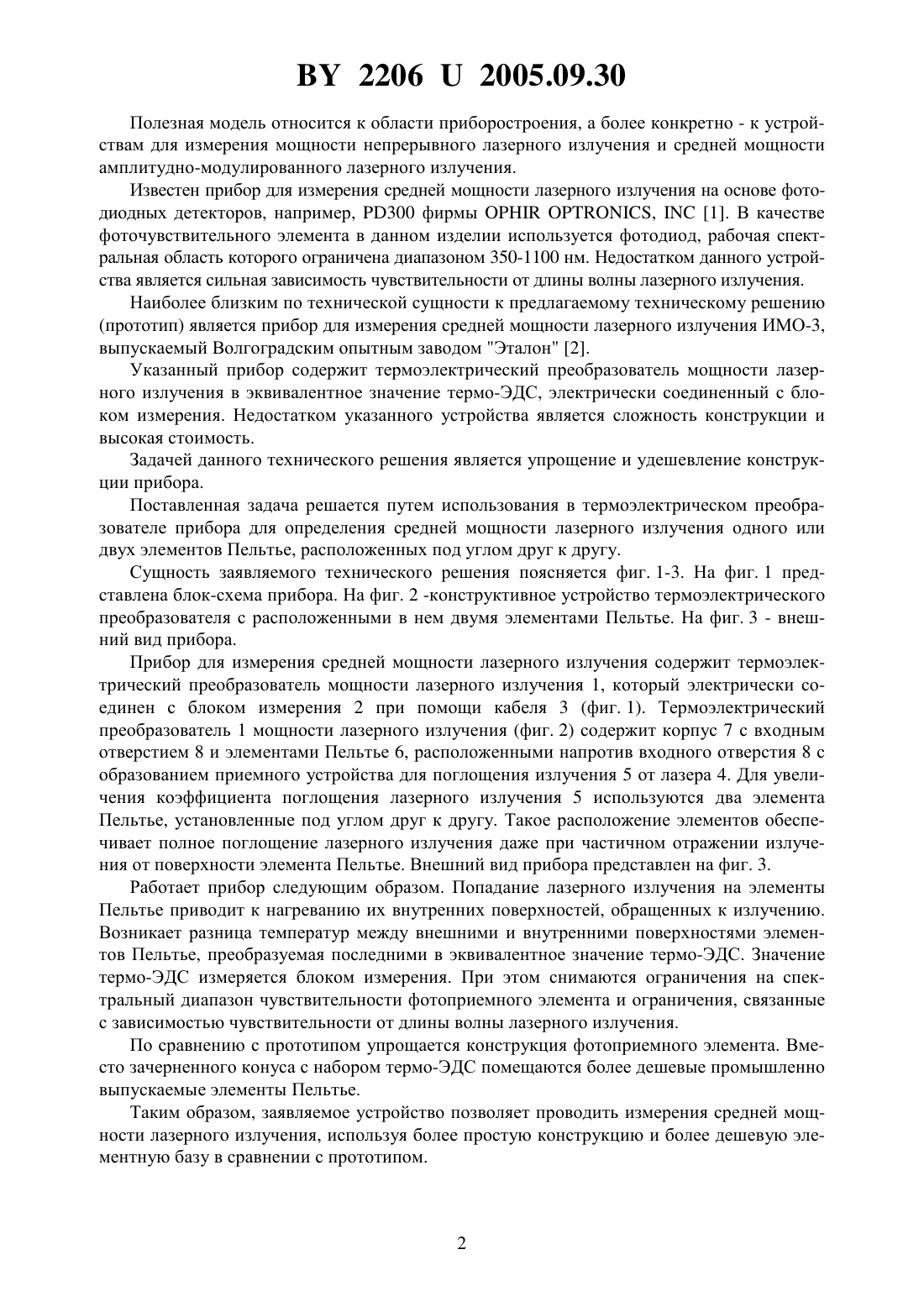

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИБОР ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕЙ МОЩНОСТИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ(71) Заявитель Белорусский государственный университет(72) Авторы Василенок Геннадий Дмитриевич Толстик Алексей Леонидович Агишев Игорь Николаевич(73) Патентообладатель Белорусский государственный университет(57) 1. Прибор для измерения средней мощности лазерного излучения, содержащий термоэлектрический преобразователь мощности лазерного излучения в эквивалентное значение термо-ЭДС, электрически соединенный с блоком измерения, отличающийся тем, что приемное устройство термоэлектрического преобразователя для поглощения мощности лазерного излучения выполнено в виде двух элементов Пельтье. 2. Прибор по п. 1, отличающийся тем, что в приемном устройстве термоэлектрического преобразователя для поглощения лазерного излучения элементы Пельтье расположены под углом друг к другу. 22062005.09.30 Полезная модель относится к области приборостроения, а более конкретно - к устройствам для измерения мощности непрерывного лазерного излучения и средней мощности амплитудно-модулированного лазерного излучения. Известен прибор для измерения средней мощности лазерного излучения на основе фотодиодных детекторов, например, 300 фирмы,1. В качестве фоточувствительного элемента в данном изделии используется фотодиод, рабочая спектральная область которого ограничена диапазоном 350-1100 нм. Недостатком данного устройства является сильная зависимость чувствительности от длины волны лазерного излучения. Наиболее близким по технической сущности к предлагаемому техническому решению(прототип) является прибор для измерения средней мощности лазерного излучения ИМО-3,выпускаемый Волгоградским опытным заводом Эталон 2. Указанный прибор содержит термоэлектрический преобразователь мощности лазерного излучения в эквивалентное значение термо-ЭДС, электрически соединенный с блоком измерения. Недостатком указанного устройства является сложность конструкции и высокая стоимость. Задачей данного технического решения является упрощение и удешевление конструкции прибора. Поставленная задача решается путем использования в термоэлектрическом преобразователе прибора для определения средней мощности лазерного излучения одного или двух элементов Пельтье, расположенных под углом друг к другу. Сущность заявляемого технического решения поясняется фиг. 1-3. На фиг. 1 представлена блок-схема прибора. На фиг. 2 -конструктивное устройство термоэлектрического преобразователя с расположенными в нем двумя элементами Пельтье. На фиг. 3 - внешний вид прибора. Прибор для измерения средней мощности лазерного излучения содержит термоэлектрический преобразователь мощности лазерного излучения 1, который электрически соединен с блоком измерения 2 при помощи кабеля 3 (фиг. 1). Термоэлектрический преобразователь 1 мощности лазерного излучения (фиг. 2) содержит корпус 7 с входным отверстием 8 и элементами Пельтье 6, расположенными напротив входного отверстия 8 с образованием приемного устройства для поглощения излучения 5 от лазера 4. Для увеличения коэффициента поглощения лазерного излучения 5 используются два элемента Пельтье, установленные под углом друг к другу. Такое расположение элементов обеспечивает полное поглощение лазерного излучения даже при частичном отражении излучения от поверхности элемента Пельтье. Внешний вид прибора представлен на фиг. 3. Работает прибор следующим образом. Попадание лазерного излучения на элементы Пельтье приводит к нагреванию их внутренних поверхностей, обращенных к излучению. Возникает разница температур между внешними и внутренними поверхностями элементов Пельтье, преобразуемая последними в эквивалентное значение термо-ЭДС. Значение термо-ЭДС измеряется блоком измерения. При этом снимаются ограничения на спектральный диапазон чувствительности фотоприемного элемента и ограничения, связанные с зависимостью чувствительности от длины волны лазерного излучения. По сравнению с прототипом упрощается конструкция фотоприемного элемента. Вместо зачерненного конуса с набором термо-ЭДС помещаются более дешевые промышленно выпускаемые элементы Пельтье. Таким образом, заявляемое устройство позволяет проводить измерения средней мощности лазерного излучения, используя более простую конструкцию и более дешевую элементную базу в сравнении с прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
