Лечебный струйный комплекс

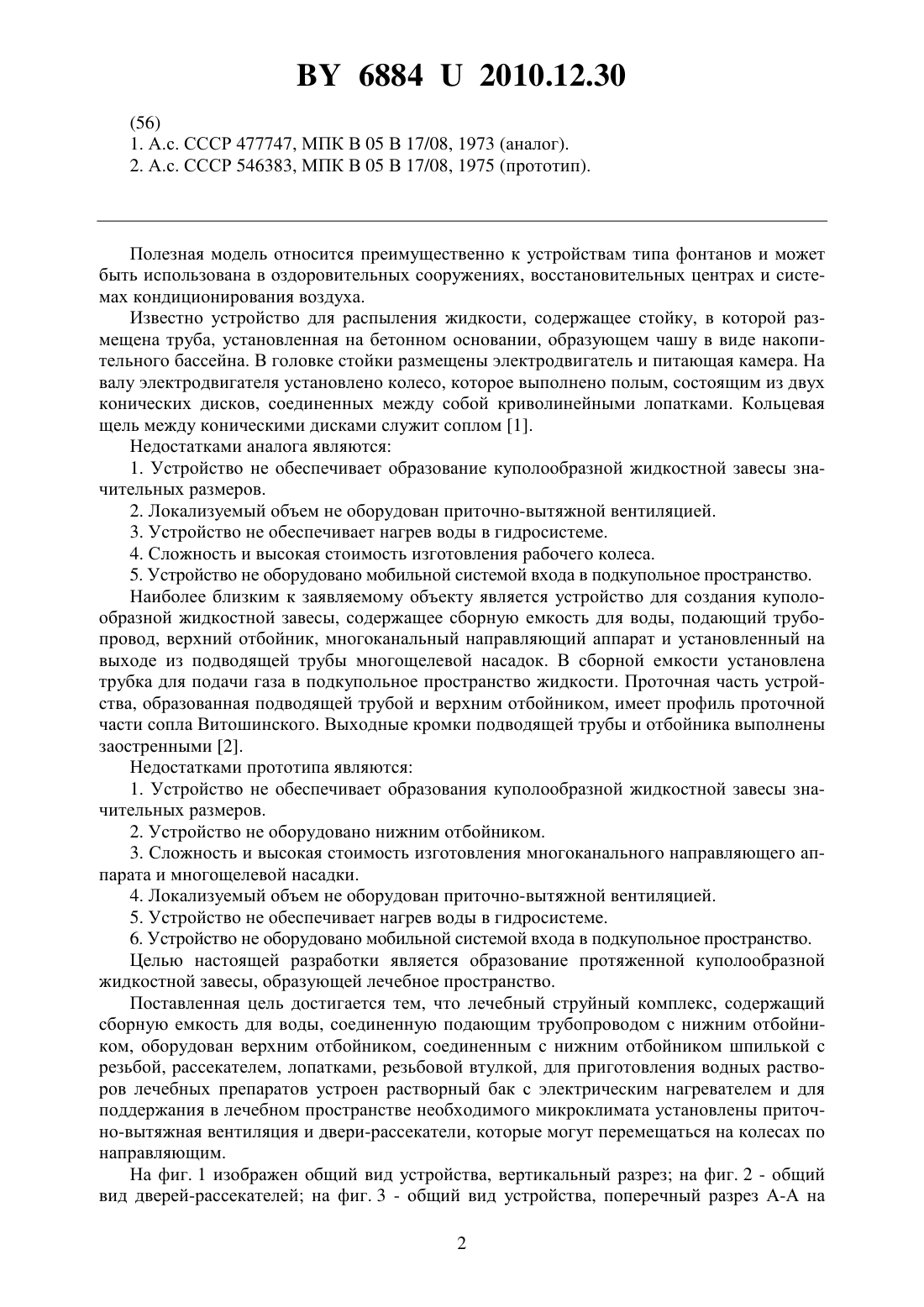

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Новиков Владимир Макарович Нагурный Сергей Григорьевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Лечебный струйный комплекс, содержащий сборную емкость для воды, соединенную подающим трубопроводом с нижним отбойником, отличающийся тем, что устройство оборудовано верхним отбойником, соединенным с нижним отбойником шпилькой с резьбой, рассекателем, лопатками, резьбовой втулкой, а для приготовления водных растворов лечебных препаратов устроен растворный бак с электрическим нагревателем и для поддержания в лечебном пространстве необходимого микроклимата установлены приточновытяжная вентиляция и двери-рассекатели, которые могут перемещаться на колесах по направляющим. Полезная модель относится преимущественно к устройствам типа фонтанов и может быть использована в оздоровительных сооружениях, восстановительных центрах и системах кондиционирования воздуха. Известно устройство для распыления жидкости, содержащее стойку, в которой размещена труба, установленная на бетонном основании, образующем чашу в виде накопительного бассейна. В головке стойки размещены электродвигатель и питающая камера. На валу электродвигателя установлено колесо, которое выполнено полым, состоящим из двух конических дисков, соединенных между собой криволинейными лопатками. Кольцевая щель между коническими дисками служит соплом 1. Недостатками аналога являются 1. Устройство не обеспечивает образование куполообразной жидкостной завесы значительных размеров. 2. Локализуемый объем не оборудован приточно-вытяжной вентиляцией. 3. Устройство не обеспечивает нагрев воды в гидросистеме. 4. Сложность и высокая стоимость изготовления рабочего колеса. 5. Устройство не оборудовано мобильной системой входа в подкупольное пространство. Наиболее близким к заявляемому объекту является устройство для создания куполообразной жидкостной завесы, содержащее сборную емкость для воды, подающий трубопровод, верхний отбойник, многоканальный направляющий аппарат и установленный на выходе из подводящей трубы многощелевой насадок. В сборной емкости установлена трубка для подачи газа в подкупольное пространство жидкости. Проточная часть устройства, образованная подводящей трубой и верхним отбойником, имеет профиль проточной части сопла Витошинского. Выходные кромки подводящей трубы и отбойника выполнены заостренными 2. Недостатками прототипа являются 1. Устройство не обеспечивает образования куполообразной жидкостной завесы значительных размеров. 2. Устройство не оборудовано нижним отбойником. 3. Сложность и высокая стоимость изготовления многоканального направляющего аппарата и многощелевой насадки. 4. Локализуемый объем не оборудован приточно-вытяжной вентиляцией. 5. Устройство не обеспечивает нагрев воды в гидросистеме. 6. Устройство не оборудовано мобильной системой входа в подкупольное пространство. Целью настоящей разработки является образование протяженной куполообразной жидкостной завесы, образующей лечебное пространство. Поставленная цель достигается тем, что лечебный струйный комплекс, содержащий сборную емкость для воды, соединенную подающим трубопроводом с нижним отбойником, оборудован верхним отбойником, соединенным с нижним отбойником шпилькой с резьбой, рассекателем, лопатками, резьбовой втулкой, для приготовления водных растворов лечебных препаратов устроен растворный бак с электрическим нагревателем и для поддержания в лечебном пространстве необходимого микроклимата установлены приточно-вытяжная вентиляция и двери-рассекатели, которые могут перемещаться на колесах по направляющим. На фиг. 1 изображен общий вид устройства, вертикальный разрез на фиг. 2 - общий вид дверей-рассекателей на фиг. 3 - общий вид устройства, поперечный разрез А-А на 2 68842010.12.30 фиг. 1 на фиг. 4 - струйный аппарат, вертикальный разрез на фиг. 1 на фиг. 5 - струйный аппарат, разрез В-В на фиг. 4. Обозначения 1 - растворный бак 2 - проходной кран 3 - сборная емкость для воды 4 круговой обводнительный канал 5 - электрический нагреватель 6 - задвижка 7 - насос 8- электродвигатель 9 - обратный клапан 10 - кресло 11 - разделительная стенка 12 - двери-рассекатели 13 - стояк приточной вентиляции 14 - подающий трубопровод 15 струйный аппарат 16 - куполообразная жидкостная завеса 17 - лечебное пространство 18 решетка 19 - вытяжная вентиляция 20 - приточная вентиляция 21 - верхний отбойник 22 нижний отбойник 23 - шпилька с резьбой 24 - рассекатель 25 - резьбовая втулка 26 - лопатки 27 - колеса 28 - направляющие. Устройство оборудовано верхним отбойником 21, соединенным с нижним отбойником 22 шпилькой с резьбой 23, рассекателем 24, лопатками 26, резьбовой втулкой 25. Для приготовления водных растворов медицинских препаратов устроен растворный бак 1 с электрическим нагревателем 5 и трубопроводом, на котором установлен проходной кран 2 для дозировки водного раствора лечебных препаратов. Сборная емкость для воды 3 соединена подающим трубопроводом 14 с нижним отбойником 22 струйного аппарата 15. На подающем трубопроводе 14 установлены насос 7 с приводом от электродвигателя 8,задвижки 6, обратный клапан 9. Куполообразная жидкостная завеса 16, образующая лечебное пространство 17, сформирована струйным аппаратом 15. Лечебное пространство 17 оснащено приточной 20 и вытяжной 19 вентиляциями. Для равномерного распределения воздуха, подаваемого приточной вентиляцией 20, установлены стояки 13. В лечебном пространстве 17 по кругу, в два ряда, установлены кресла 10, между которыми установлены разделительные стенки 11, а у ног пациентов размещены решетки 18 для отвода выдыхаемого воздуха в вытяжную вентиляцию 19. С четырех сторон лечебного пространства 17 устроены двери-рассекатели 12, установленные на колесах 27, которые могут перемещаться по направляющим 28, для сокращения времени входа пациентов в лечебное пространство 17 и сохранения установившегося микроклимата. В нижней части устройства размещен круговой обводнительный канал 4. Устройство работает следующим образом. Водный раствор медицинских препаратов и настоев трав из растворного бака 1 через открытый проходной кран 2 по трубопроводу подается в сборную емкость для воды 3, где нагревается электрическим нагревателем 5 и с помощью насоса 7 с приводом от электродвигателя 8 под напором 400500 кПа по подающему трубопроводу 14, оборудованному задвижками 6 и обратным клапаном 9, подается к струйному аппарату 15, где между верхним 21 и нижним 22 отбойниками, скрепленными шпилькой с резьбой 23, рассекателем 24, лопатками 26 и резьбовой втулкой 25 формируется куполообразная жидкостная завеса 16, которая при слиянии с поверхностью воды в круговом обводнительном канале 4 образует лечебное пространство 17, которое насыщается аэрозолями лечебных препаратов. В лечебном пространстве 17 размещаются пациенты, которые располагаются в кабинах, образованных разделительными стенками 11 и креслами 10. У ног пациентов на полу расположены решетки 18, через которые индивидуально от каждого пациента отводится выдыхаемый воздух в вытяжную вентиляцию 19, что значительно уменьшает взаимное влияние оздоровляемых пациентов друг на друга. В верхнюю часть лечебного пространства по стояку приточной вентиляции 13 подается свежий воздух. Кратность воздухообмена в лечебном пространстве устанавливается медицинским персоналом индивидуально для каждой процедуры. Вход пациентов в лечебное пространство за ограниченное время и не нарушая установленный микроклимат осуществляется дверями-рассекателями 12,установленными на колесах 27, которые могут перемещаться по направляющим 28. Двери-рассекатели 12 омываются куполообразной жидкостной завесой 16. В лечебном пространстве 17 устанавливается температура 3035 С при относительной влажности 8090 . 3 68842010.12.30 Применение лечебного струйного комплекса такого типа позволяет одновременно проводить профилактическое лечение большого количества пациентов на ограниченных площадях и за ограниченное время при значительной экономии медицинских препаратов при различных респираторных заболеваниях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
