Устройство регулировки газовоздушной смеси инжекционных горелок печей аустенизации

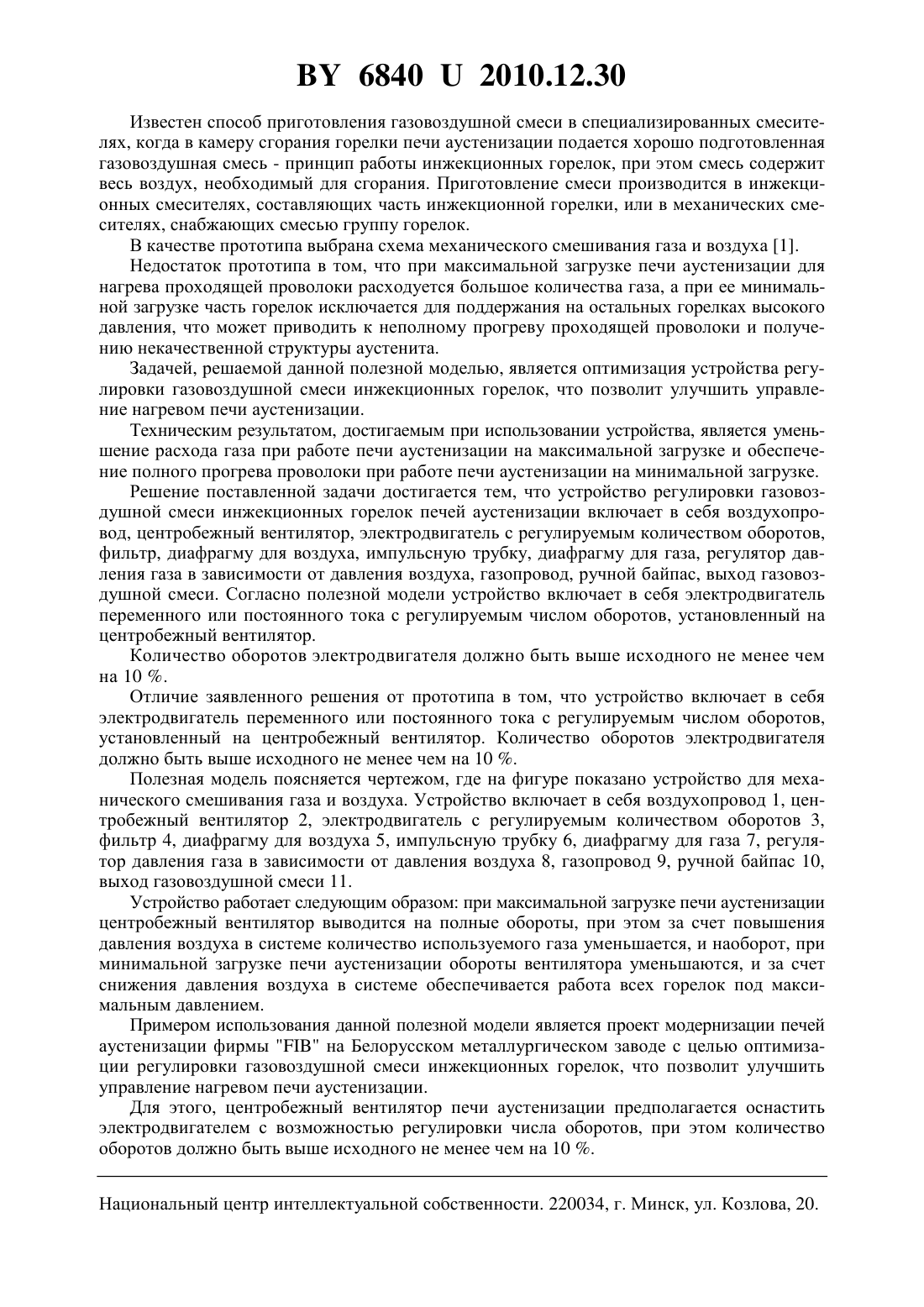

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО РЕГУЛИРОВКИ ГАЗОВОЗДУШНОЙ СМЕСИ ИНЖЕКЦИОННЫХ ГОРЕЛОК ПЕЧЕЙ АУСТЕНИЗАЦИИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Игнатенко Олег Иванович Толстенков Олег Александрович Абраменко Олег Владимирович Никитин Александр Михайлович Ахрамович Андрей Александрович Чернявский Игорь Альфредович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Устройство регулировки газовоздушной смеси инжекционных горелок печей аустенизации, включающее в себя воздухопровод, центробежный вентилятор, электродвигатель с регулируемым количеством оборотов, фильтр, диафрагму для воздуха, импульсную трубку, диафрагму для газа, регулятор давления газа в зависимости от давления воздуха, газопровод, ручной байпас, выход газовоздушной смеси, отличающееся тем, что устройство включает в себя электродвигатель переменного или постоянного тока с регулируемым числом оборотов, установленный на центробежный вентилятор. 2. Устройство по п. 1, отличающееся тем, что число оборотов электродвигателя должно быть выше исходного не менее чем на 10 .(56) 1. Щукин А.А. Промышленные печи и газовое хозяйство заводов Учебник для вузов. Изд. 2-е, пер. - М.Энергия, 1973. - С. 53-54 (прототип). Полезная модель относится к метизному производству, к области термической обработки проволоки, в частности к устройствам нагрева проволоки для получения качественной структуры аустенита. 68402010.12.30 Известен способ приготовления газовоздушной смеси в специализированных смесителях, когда в камеру сгорания горелки печи аустенизации подается хорошо подготовленная газовоздушная смесь - принцип работы инжекционных горелок, при этом смесь содержит весь воздух, необходимый для сгорания. Приготовление смеси производится в инжекционных смесителях, составляющих часть инжекционной горелки, или в механических смесителях, снабжающих смесью группу горелок. В качестве прототипа выбрана схема механического смешивания газа и воздуха 1. Недостаток прототипа в том, что при максимальной загрузке печи аустенизации для нагрева проходящей проволоки расходуется большое количества газа, а при ее минимальной загрузке часть горелок исключается для поддержания на остальных горелках высокого давления, что может приводить к неполному прогреву проходящей проволоки и получению некачественной структуры аустенита. Задачей, решаемой данной полезной моделью, является оптимизация устройства регулировки газовоздушной смеси инжекционных горелок, что позволит улучшить управление нагревом печи аустенизации. Техническим результатом, достигаемым при использовании устройства, является уменьшение расхода газа при работе печи аустенизации на максимальной загрузке и обеспечение полного прогрева проволоки при работе печи аустенизации на минимальной загрузке. Решение поставленной задачи достигается тем, что устройство регулировки газовоздушной смеси инжекционных горелок печей аустенизации включает в себя воздухопровод, центробежный вентилятор, электродвигатель с регулируемым количеством оборотов,фильтр, диафрагму для воздуха, импульсную трубку, диафрагму для газа, регулятор давления газа в зависимости от давления воздуха, газопровод, ручной байпас, выход газовоздушной смеси. Согласно полезной модели устройство включает в себя электродвигатель переменного или постоянного тока с регулируемым числом оборотов, установленный на центробежный вентилятор. Количество оборотов электродвигателя должно быть выше исходного не менее чем на 10 . Отличие заявленного решения от прототипа в том, что устройство включает в себя электродвигатель переменного или постоянного тока с регулируемым числом оборотов,установленный на центробежный вентилятор. Количество оборотов электродвигателя должно быть выше исходного не менее чем на 10 . Полезная модель поясняется чертежом, где на фигуре показано устройство для механического смешивания газа и воздуха. Устройство включает в себя воздухопровод 1, центробежный вентилятор 2, электродвигатель с регулируемым количеством оборотов 3,фильтр 4, диафрагму для воздуха 5, импульсную трубку 6, диафрагму для газа 7, регулятор давления газа в зависимости от давления воздуха 8, газопровод 9, ручной байпас 10,выход газовоздушной смеси 11. Устройство работает следующим образом при максимальной загрузке печи аустенизации центробежный вентилятор выводится на полные обороты, при этом за счет повышения давления воздуха в системе количество используемого газа уменьшается, и наоборот, при минимальной загрузке печи аустенизации обороты вентилятора уменьшаются, и за счет снижения давления воздуха в системе обеспечивается работа всех горелок под максимальным давлением. Примером использования данной полезной модели является проект модернизации печей аустенизации фирмына Белорусском металлургическом заводе с целью оптимизации регулировки газовоздушной смеси инжекционных горелок, что позволит улучшить управление нагревом печи аустенизации. Для этого, центробежный вентилятор печи аустенизации предполагается оснастить электродвигателем с возможностью регулировки числа оборотов, при этом количество оборотов должно быть выше исходного не менее чем на 10 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
