Устройство для запрессовки рабочего колеса пожарного насоса ПН-40У

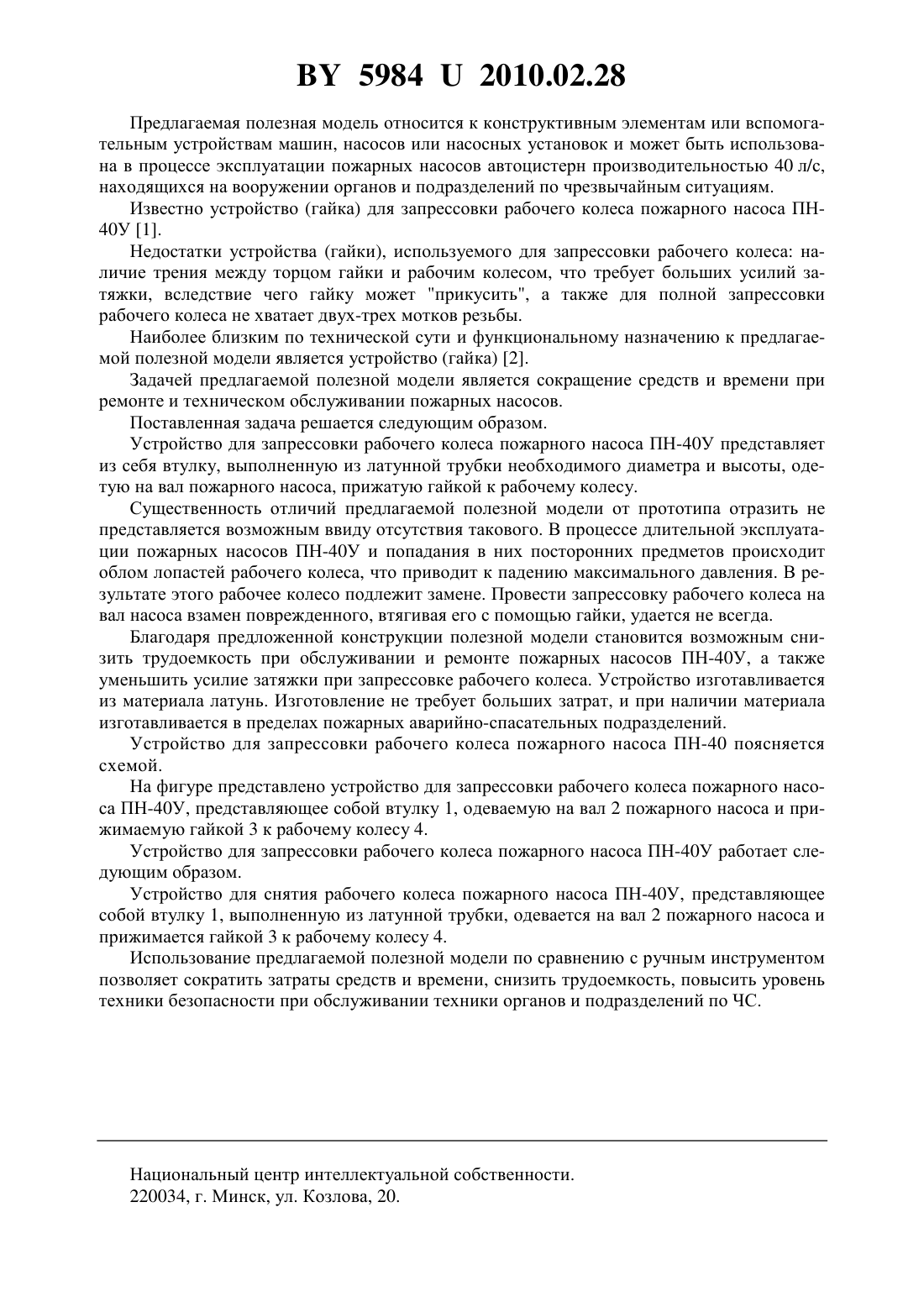

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАПРЕССОВКИ РАБОЧЕГО КОЛЕСА ПОЖАРНОГО НАСОСА ПН-40 У(71) Заявитель Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Чернюк Иван Павлович Ярошук Павел Викторович Сташевский Евгений Вячеславович Филипович Сергей Михайлович(73) Патентообладатель Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для запрессовки рабочего колеса пожарного насоса ПН-40 У, отличающееся тем, что содержит втулку, выполненную из латунной трубки необходимого диаметра и высоты, одетую на вал пожарного насоса, прижатую гайкой к рабочему колесу.(56) 1. Паспорт 40 УВ.00.00.00 ПС на насос пожарный ПН-40 У. - М., 1991. - С. 22. 2. Кулаковский Б.Л. Эксплуатация пожарной аварийно-спасательной техники. - Мн. Пачатковая школа, 2005. - С. 520. 59842010.02.28 Предлагаемая полезная модель относится к конструктивным элементам или вспомогательным устройствам машин, насосов или насосных установок и может быть использована в процессе эксплуатации пожарных насосов автоцистерн производительностью 40 л/с,находящихся на вооружении органов и подразделений по чрезвычайным ситуациям. Известно устройство (гайка) для запрессовки рабочего колеса пожарного насоса ПН 40 У 1. Недостатки устройства (гайки), используемого для запрессовки рабочего колеса наличие трения между торцом гайки и рабочим колесом, что требует больших усилий затяжки, вследствие чего гайку может прикусить, а также для полной запрессовки рабочего колеса не хватает двух-трех мотков резьбы. Наиболее близким по технической сути и функциональному назначению к предлагаемой полезной модели является устройство (гайка) 2. Задачей предлагаемой полезной модели является сокращение средств и времени при ремонте и техническом обслуживании пожарных насосов. Поставленная задача решается следующим образом. Устройство для запрессовки рабочего колеса пожарного насоса ПН-40 У представляет из себя втулку, выполненную из латунной трубки необходимого диаметра и высоты, одетую на вал пожарного насоса, прижатую гайкой к рабочему колесу. Существенность отличий предлагаемой полезной модели от прототипа отразить не представляется возможным ввиду отсутствия такового. В процессе длительной эксплуатации пожарных насосов ПН-40 У и попадания в них посторонних предметов происходит облом лопастей рабочего колеса, что приводит к падению максимального давления. В результате этого рабочее колесо подлежит замене. Провести запрессовку рабочего колеса на вал насоса взамен поврежденного, втягивая его с помощью гайки, удается не всегда. Благодаря предложенной конструкции полезной модели становится возможным снизить трудоемкость при обслуживании и ремонте пожарных насосов ПН-40 У, а также уменьшить усилие затяжки при запрессовке рабочего колеса. Устройство изготавливается из материала латунь. Изготовление не требует больших затрат, и при наличии материала изготавливается в пределах пожарных аварийно-спасательных подразделений. Устройство для запрессовки рабочего колеса пожарного насоса ПН-40 поясняется схемой. На фигуре представлено устройство для запрессовки рабочего колеса пожарного насоса ПН-40 У, представляющее собой втулку 1, одеваемую на вал 2 пожарного насоса и прижимаемую гайкой 3 к рабочему колесу 4. Устройство для запрессовки рабочего колеса пожарного насоса ПН-40 У работает следующим образом. Устройство для снятия рабочего колеса пожарного насоса ПН-40 У, представляющее собой втулку 1, выполненную из латунной трубки, одевается на вал 2 пожарного насоса и прижимается гайкой 3 к рабочему колесу 4. Использование предлагаемой полезной модели по сравнению с ручным инструментом позволяет сократить затраты средств и времени, снизить трудоемкость, повысить уровень техники безопасности при обслуживании техники органов и подразделений по ЧС. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
