Зажим для пожарного рукава В.П. Жильцова

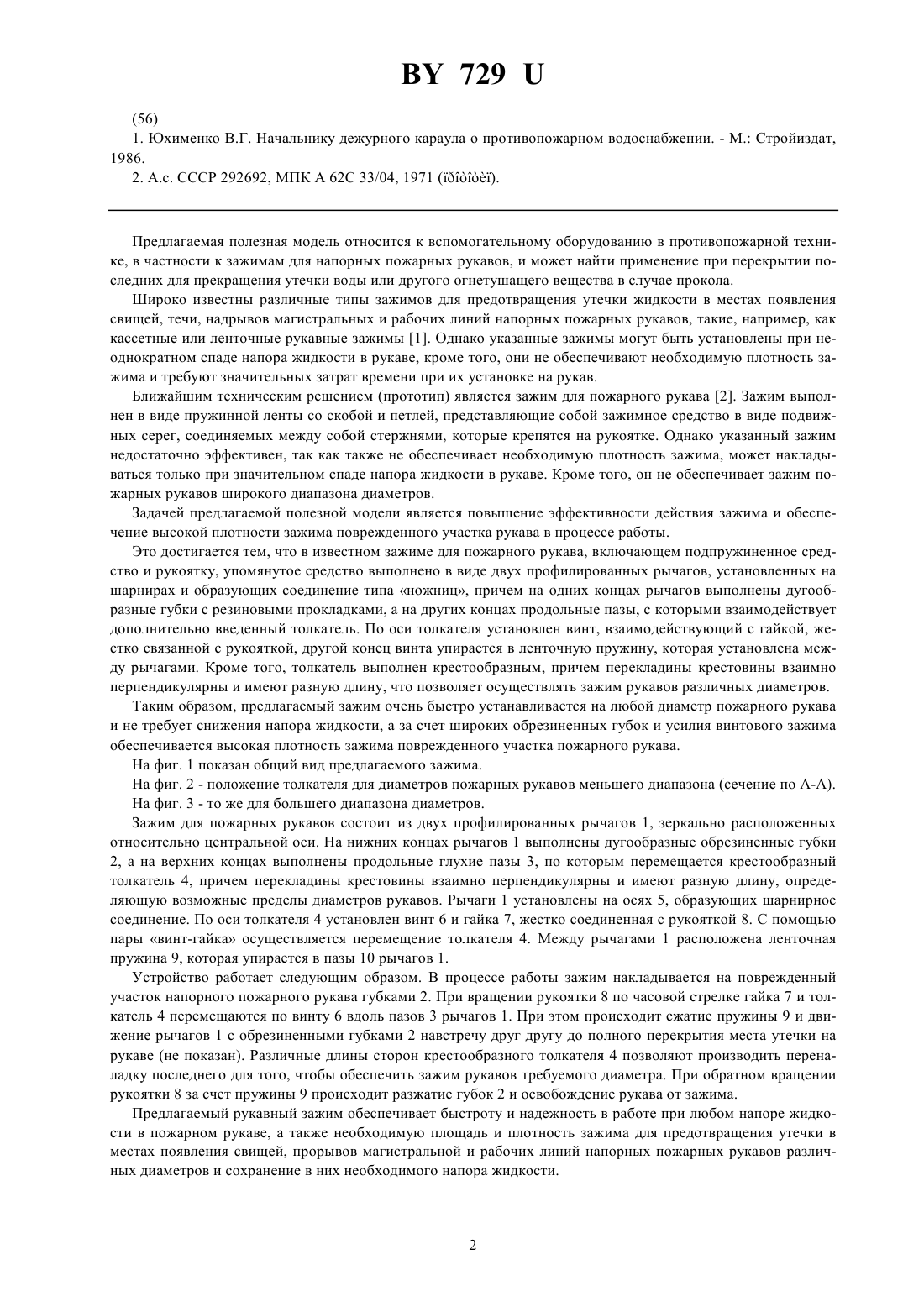

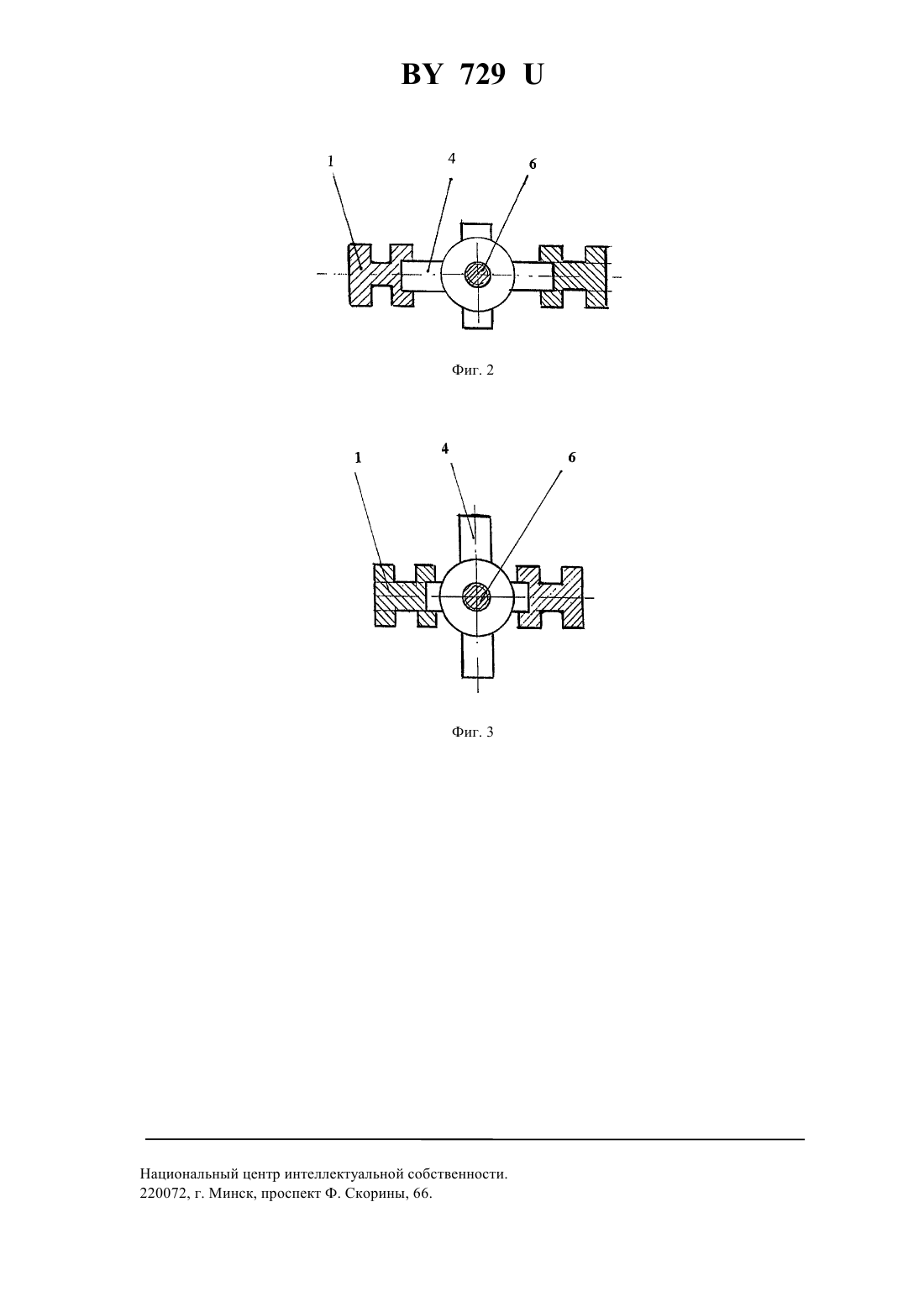

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ ПОЖАРНОГО РУКАВА В.П. ЖИЛЬЦОВА(57) 1. Зажим для пожарного рукава, включающий подпружиненное средство и рукоятку, отличающийся тем, что упомянутое средство выполнено в виде двух профилированных зеркально расположенных рычагов,установленных на шарнирах и образующих соединение типа ножниц, причем на одних концах рычагов выполнены обрезиненные дугообразные губки, а на других - продольные пазы, с которыми взаимодействует дополнительно введенный толкатель, по оси которого установлен винт, одним концом взаимодействующий с гайкой, в свою очередь жестко связанной с рукояткой, а другим концом - с ленточной пружиной, причем последняя установлена между рычагами. 2. Зажим по п. 1, отличающийся тем, что толкатель выполнен крестообразным, причем перекладины крестовины взаимно перпендикулярны и имеют разную длину.(56) 1. Юхименко В.Г. Начальнику дежурного караула о противопожарном водоснабжении. - М. Стройиздат,1986. 2. А.с. СССР 292692, МПК А 62 С 33/04, 1971 . Предлагаемая полезная модель относится к вспомогательному оборудованию в противопожарной технике, в частности к зажимам для напорных пожарных рукавов, и может найти применение при перекрытии последних для прекращения утечки воды или другого огнетушащего вещества в случае прокола. Широко известны различные типы зажимов для предотвращения утечки жидкости в местах появления свищей, течи, надрывов магистральных и рабочих линий напорных пожарных рукавов, такие, например, как кассетные или ленточные рукавные зажимы 1. Однако указанные зажимы могут быть установлены при неоднократном спаде напора жидкости в рукаве, кроме того, они не обеспечивают необходимую плотность зажима и требуют значительных затрат времени при их установке на рукав. Ближайшим техническим решением (прототип) является зажим для пожарного рукава 2. Зажим выполнен в виде пружинной ленты со скобой и петлей, представляющие собой зажимное средство в виде подвижных серег, соединяемых между собой стержнями, которые крепятся на рукоятке. Однако указанный зажим недостаточно эффективен, так как также не обеспечивает необходимую плотность зажима, может накладываться только при значительном спаде напора жидкости в рукаве. Кроме того, он не обеспечивает зажим пожарных рукавов широкого диапазона диаметров. Задачей предлагаемой полезной модели является повышение эффективности действия зажима и обеспечение высокой плотности зажима поврежденного участка рукава в процессе работы. Это достигается тем, что в известном зажиме для пожарного рукава, включающем подпружиненное средство и рукоятку, упомянутое средство выполнено в виде двух профилированных рычагов, установленных на шарнирах и образующих соединение типа ножниц, причем на одних концах рычагов выполнены дугообразные губки с резиновыми прокладками, а на других концах продольные пазы, с которыми взаимодействует дополнительно введенный толкатель. По оси толкателя установлен винт, взаимодействующий с гайкой, жестко связанной с рукояткой, другой конец винта упирается в ленточную пружину, которая установлена между рычагами. Кроме того, толкатель выполнен крестообразным, причем перекладины крестовины взаимно перпендикулярны и имеют разную длину, что позволяет осуществлять зажим рукавов различных диаметров. Таким образом, предлагаемый зажим очень быстро устанавливается на любой диаметр пожарного рукава и не требует снижения напора жидкости, а за счет широких обрезиненных губок и усилия винтового зажима обеспечивается высокая плотность зажима поврежденного участка пожарного рукава. На фиг. 1 показан общий вид предлагаемого зажима. На фиг. 2 - положение толкателя для диаметров пожарных рукавов меньшего диапазона (сечение по А-А). На фиг. 3 - то же для большего диапазона диаметров. Зажим для пожарных рукавов состоит из двух профилированных рычагов 1, зеркально расположенных относительно центральной оси. На нижних концах рычагов 1 выполнены дугообразные обрезиненные губки 2, а на верхних концах выполнены продольные глухие пазы 3, по которым перемещается крестообразный толкатель 4, причем перекладины крестовины взаимно перпендикулярны и имеют разную длину, определяющую возможные пределы диаметров рукавов. Рычаги 1 установлены на осях 5, образующих шарнирное соединение. По оси толкателя 4 установлен винт 6 и гайка 7, жестко соединенная с рукояткой 8. С помощью пары винт-гайка осуществляется перемещение толкателя 4. Между рычагами 1 расположена ленточная пружина 9, которая упирается в пазы 10 рычагов 1. Устройство работает следующим образом. В процессе работы зажим накладывается на поврежденный участок напорного пожарного рукава губками 2. При вращении рукоятки 8 по часовой стрелке гайка 7 и толкатель 4 перемещаются по винту 6 вдоль пазов 3 рычагов 1. При этом происходит сжатие пружины 9 и движение рычагов 1 с обрезиненными губками 2 навстречу друг другу до полного перекрытия места утечки на рукаве (не показан). Различные длины сторон крестообразного толкателя 4 позволяют производить переналадку последнего для того, чтобы обеспечить зажим рукавов требуемого диаметра. При обратном вращении рукоятки 8 за счет пружины 9 происходит разжатие губок 2 и освобождение рукава от зажима. Предлагаемый рукавный зажим обеспечивает быстроту и надежность в работе при любом напоре жидкости в пожарном рукаве, а также необходимую площадь и плотность зажима для предотвращения утечки в местах появления свищей, прорывов магистральной и рабочих линий напорных пожарных рукавов различных диаметров и сохранение в них необходимого напора жидкости. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
