Устройство для снятия рабочего колеса пожарного насоса ПН-40У

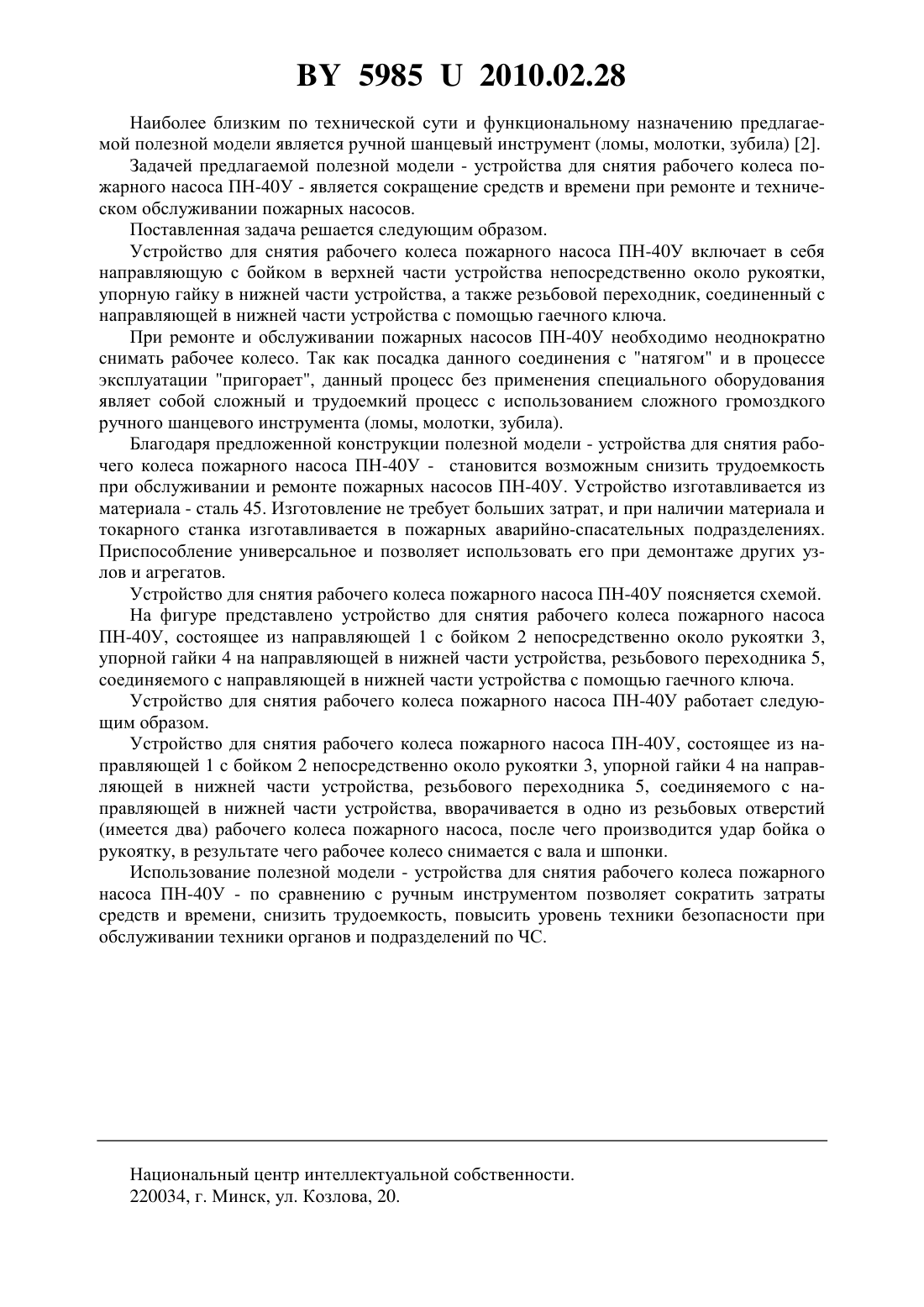

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СНЯТИЯ РАБОЧЕГО КОЛЕСА ПОЖАРНОГО НАСОСА ПН-40 У(71) Заявитель Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Герасим Анатолий Казимирович Ярошук Павел Викторович Сташевский Евгений Вячеславович Филипович Сергей Михайлович(73) Патентообладатель Учреждение Гродненское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для снятия рабочего колеса пожарного насоса ПН-40 У, отличающееся тем, что включает в себя направляющую с бойком в верхней части устройства непосредственно около рукоятки, упорную гайку в нижней части устройства, а также резьбовой переходник, соединенный с направляющей в нижней части устройства с помощью гаечного ключа.(56) 1. Паспорт 40 УВ.00.00.00 ПС на насос пожарный ПН-40 У. - М., 1991. - С. 22. 2. Кулаковский Б.Л. Эксплуатация пожарной аварийно-спасательной техники. - Минск Пачатковая школа, 2005. - С. 520. Полезная модель - устройство для снятия рабочего колеса пожарного насоса ПН-40 У относится к конструктивным элементам или вспомогательным устройствам машин, насосов или насосных установок и может быть использована в процессе ремонта и технического обслуживания пожарных насосов автоцистерн, находящихся на вооружении органов и подразделений по чрезвычайным ситуациям. Известен ручной шанцевый инструмент для снятия рабочего колеса пожарного насоса ПН-40 У 1. Недостатки ручного шанцевого инструмента, применяемого при снятии рабочего колеса пожарного насоса ПН-40 У многочисленность (ломы, молотки, зубила) и громоздкость. 59852010.02.28 Наиболее близким по технической сути и функциональному назначению предлагаемой полезной модели является ручной шанцевый инструмент (ломы, молотки, зубила) 2. Задачей предлагаемой полезной модели - устройства для снятия рабочего колеса пожарного насоса ПН-40 У - является сокращение средств и времени при ремонте и техническом обслуживании пожарных насосов. Поставленная задача решается следующим образом. Устройство для снятия рабочего колеса пожарного насоса ПН-40 У включает в себя направляющую с бойком в верхней части устройства непосредственно около рукоятки,упорную гайку в нижней части устройства, а также резьбовой переходник, соединенный с направляющей в нижней части устройства с помощью гаечного ключа. При ремонте и обслуживании пожарных насосов ПН-40 У необходимо неоднократно снимать рабочее колесо. Так как посадка данного соединения с натягом и в процессе эксплуатации пригорает, данный процесс без применения специального оборудования являет собой сложный и трудоемкий процесс с использованием сложного громоздкого ручного шанцевого инструмента (ломы, молотки, зубила). Благодаря предложенной конструкции полезной модели - устройства для снятия рабочего колеса пожарного насоса ПН-40 У - становится возможным снизить трудоемкость при обслуживании и ремонте пожарных насосов ПН-40 У. Устройство изготавливается из материала - сталь 45. Изготовление не требует больших затрат, и при наличии материала и токарного станка изготавливается в пожарных аварийно-спасательных подразделениях. Приспособление универсальное и позволяет использовать его при демонтаже других узлов и агрегатов. Устройство для снятия рабочего колеса пожарного насоса ПН-40 У поясняется схемой. На фигуре представлено устройство для снятия рабочего колеса пожарного насоса ПН-40 У, состоящее из направляющей 1 с бойком 2 непосредственно около рукоятки 3,упорной гайки 4 на направляющей в нижней части устройства, резьбового переходника 5,соединяемого с направляющей в нижней части устройства с помощью гаечного ключа. Устройство для снятия рабочего колеса пожарного насоса ПН-40 У работает следующим образом. Устройство для снятия рабочего колеса пожарного насоса ПН-40 У, состоящее из направляющей 1 с бойком 2 непосредственно около рукоятки 3, упорной гайки 4 на направляющей в нижней части устройства, резьбового переходника 5, соединяемого с направляющей в нижней части устройства, вворачивается в одно из резьбовых отверстий(имеется два) рабочего колеса пожарного насоса, после чего производится удар бойка о рукоятку, в результате чего рабочее колесо снимается с вала и шпонки. Использование полезной модели - устройства для снятия рабочего колеса пожарного насоса ПН-40 У - по сравнению с ручным инструментом позволяет сократить затраты средств и времени, снизить трудоемкость, повысить уровень техники безопасности при обслуживании техники органов и подразделений по ЧС. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
