Устройство для распыления струи воды с регулировочной вставкой

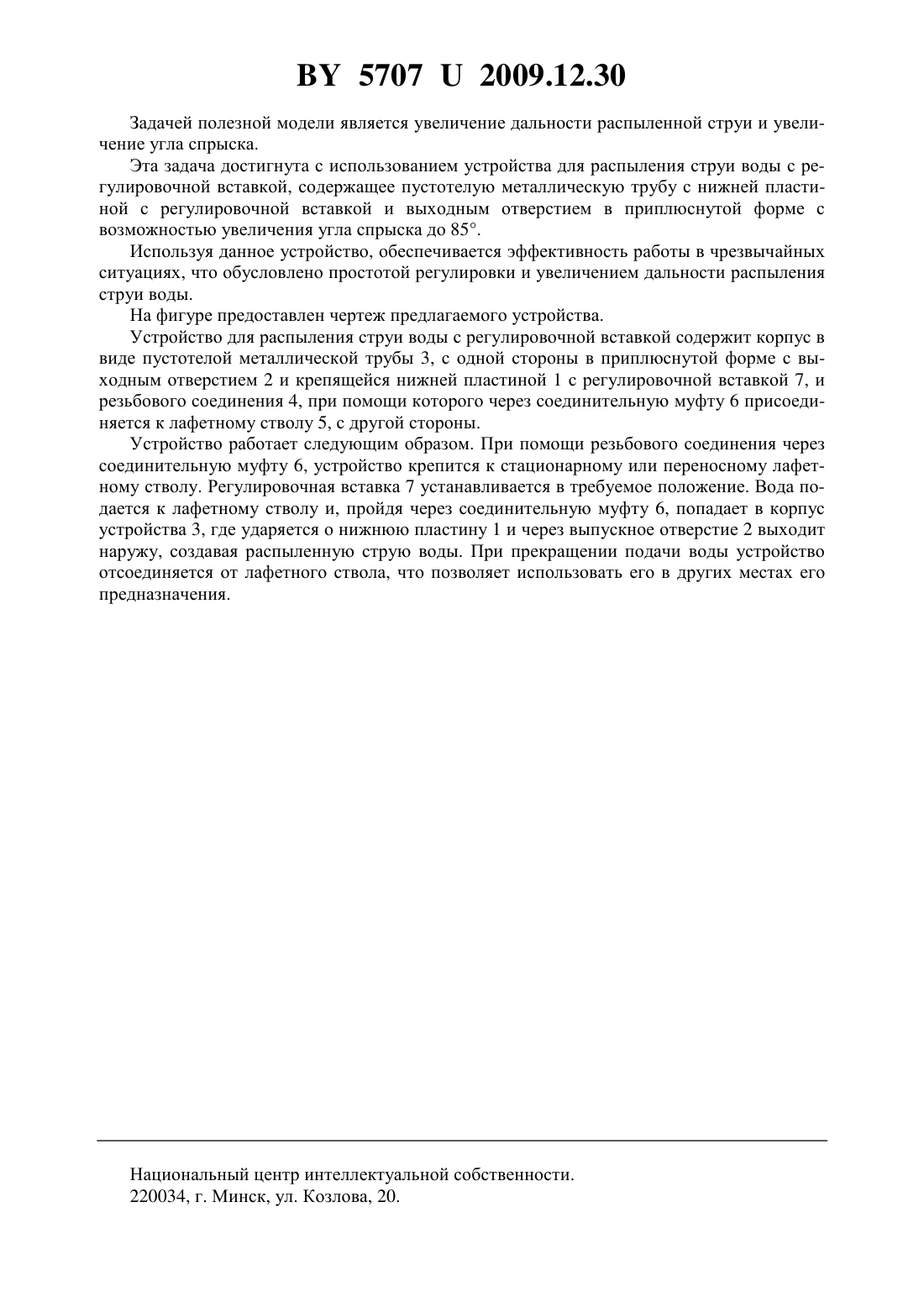

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ СТРУИ ВОДЫ С РЕГУЛИРОВОЧНОЙ ВСТАВКОЙ(71) Заявитель Учреждение Могилевское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(72) Автор Розанов Александр Анатольевич(73) Патентообладатель Учреждение Могилевское областное управление Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для распыления струи воды с регулировочной вставкой, содержащее пустотелую металлическую трубу с выходным отверстием с одной стороны и резьбовым соединением с возможностью присоединения через соединительную муфту к лафетному стволу с другой стороны, отличающееся тем, что к трубе присоединена нижняя пластина с регулировочной вставкой, а выходное отверстие выполнено приплюснутой формы с возможностью увеличения угла спрыска до 85.(56) 1. Воротынцев Ю.П., Малахов Б.Н. Инспектору государственного пожарного надзора о противопожарном водоснабжении.- М. Стройиздат, 1987. Устройство относится к гидравлике, в частности для создания распыленной струи воды. Устройство крепится через соединительную муфту к стационарному или переносному лафетному стволу. Известно устройство для создания распыленной струи воды РВ-12, содержащее пустотелую металлическую трубу с выходным отверстием с одной стороны и резьбовым соединением с возможностью присоединения через соединительную муфту к лафетному стволу, с другой стороны 1. Недостатками прототипа являются небольшая дальность струи и маленький угол спрыска. 57072009.12.30 Задачей полезной модели является увеличение дальности распыленной струи и увеличение угла спрыска. Эта задача достигнута с использованием устройства для распыления струи воды с регулировочной вставкой, содержащее пустотелую металлическую трубу с нижней пластиной с регулировочной вставкой и выходным отверстием в приплюснутой форме с возможностью увеличения угла спрыска до 85. Используя данное устройство, обеспечивается эффективность работы в чрезвычайных ситуациях, что обусловлено простотой регулировки и увеличением дальности распыления струи воды. На фигуре предоставлен чертеж предлагаемого устройства. Устройство для распыления струи воды с регулировочной вставкой содержит корпус в виде пустотелой металлической трубы 3, с одной стороны в приплюснутой форме с выходным отверстием 2 и крепящейся нижней пластиной 1 с регулировочной вставкой 7, и резьбового соединения 4, при помощи которого через соединительную муфту 6 присоединяется к лафетному стволу 5, с другой стороны. Устройство работает следующим образом. При помощи резьбового соединения через соединительную муфту 6, устройство крепится к стационарному или переносному лафетному стволу. Регулировочная вставка 7 устанавливается в требуемое положение. Вода подается к лафетному стволу и, пройдя через соединительную муфту 6, попадает в корпус устройства 3, где ударяется о нижнюю пластину 1 и через выпускное отверстие 2 выходит наружу, создавая распыленную струю воды. При прекращении подачи воды устройство отсоединяется от лафетного ствола, что позволяет использовать его в других местах его предназначения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
