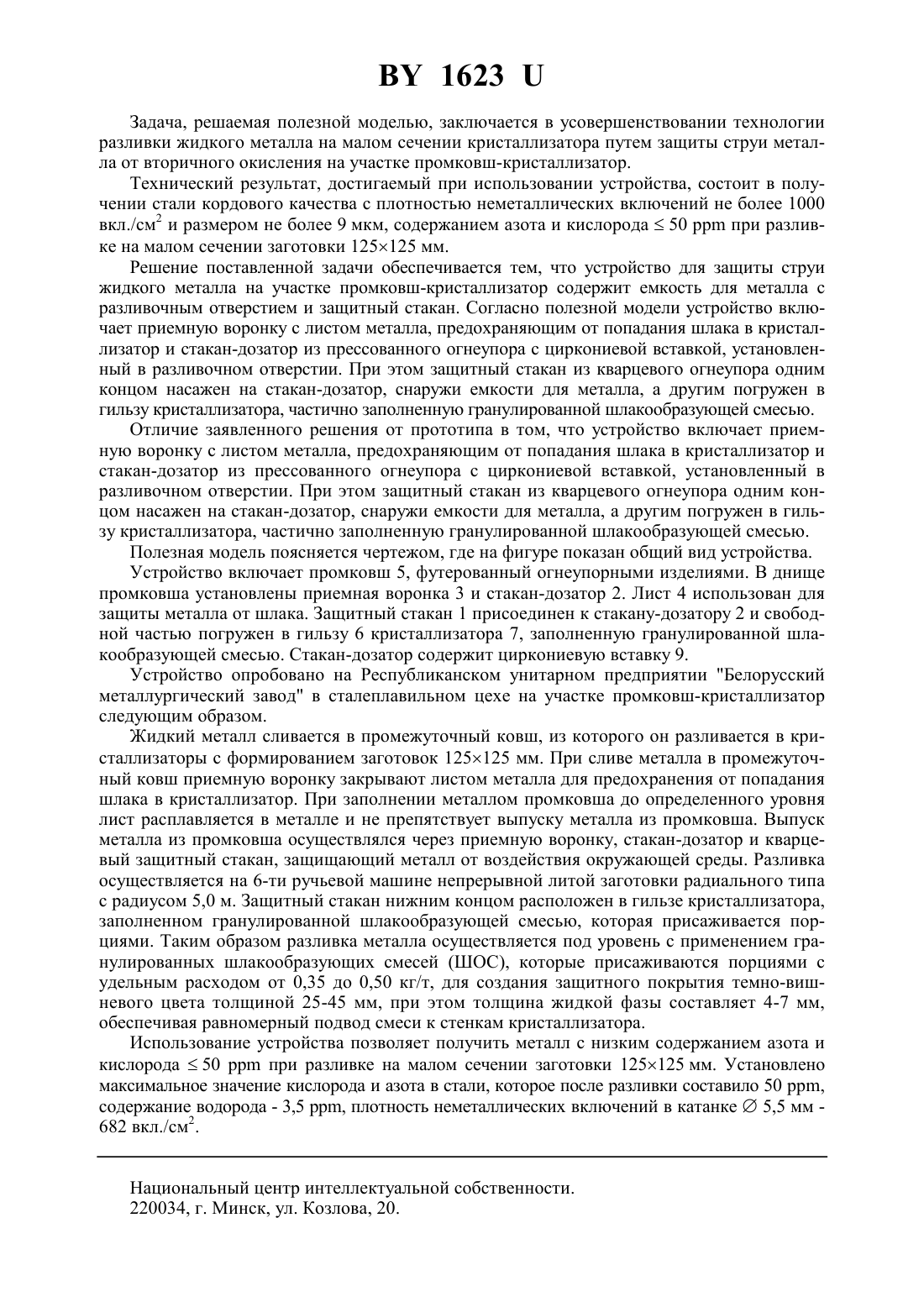

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАЗЛИВКИ И ЗАЩИТЫ СТРУИ ЖИДКОГО МЕТАЛЛА(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Гуненков Валентин Юрьевич Пивцаев Виталий Васильевич Маточкин Виктор Аркадьевич Сафин Рустам Раскатович Мачулина Евгения Васильевна(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для разливки и защиты струи жидкого металла, содержащее емкость для металла с разливочным отверстием и защитный стакан, отличающееся тем, что включает приемную воронку с листом металла, предохраняющим от попадания шлака в кристаллизатор, стакан-дозатор из прессованного огнеупора с циркониевой вставкой, установленный в разливочном отверстии, при этом защитный стакан из кварцевого огнеупора одним концом насажен на стакан-дозатор, снаружи емкости для металла, а другим погружен в гильзу кристаллизатора, частично заполненную гранулированной шлакообразующей смесью. Полезная модель относится к черной металлургии, а именно к производству стали, а точнее к устройствам для разливки и защиты струи жидкого металла. В качестве прототипа принято устройство для разливки жидкого металла, включающее в себя емкость для жидкого металла, разливочное отверстие и специальный стакан для выпуска металла 1. Недостаток прототипа в том, что оно не приспособлено для разливки жидкого металла на малом сечении кристаллизатора 125125. 1623 Задача, решаемая полезной моделью, заключается в усовершенствовании технологии разливки жидкого металла на малом сечении кристаллизатора путем защиты струи металла от вторичного окисления на участке промковш-кристаллизатор. Технический результат, достигаемый при использовании устройства, состоит в получении стали кордового качества с плотностью неметаллических включений не более 1000 вкл./см 2 и размером не более 9 мкм, содержанием азота и кислорода 50 рр при разливке на малом сечении заготовки 125125 мм. Решение поставленной задачи обеспечивается тем, что устройство для защиты струи жидкого металла на участке промковш-кристаллизатор содержит емкость для металла с разливочным отверстием и защитный стакан. Согласно полезной модели устройство включает приемную воронку с листом металла, предохраняющим от попадания шлака в кристаллизатор и стакан-дозатор из прессованного огнеупора с циркониевой вставкой, установленный в разливочном отверстии. При этом защитный стакан из кварцевого огнеупора одним концом насажен на стакан-дозатор, снаружи емкости для металла, а другим погружен в гильзу кристаллизатора, частично заполненную гранулированной шлакообразующей смесью. Отличие заявленного решения от прототипа в том, что устройство включает приемную воронку с листом металла, предохраняющим от попадания шлака в кристаллизатор и стакан-дозатор из прессованного огнеупора с циркониевой вставкой, установленный в разливочном отверстии. При этом защитный стакан из кварцевого огнеупора одним концом насажен на стакан-дозатор, снаружи емкости для металла, а другим погружен в гильзу кристаллизатора, частично заполненную гранулированной шлакообразующей смесью. Полезная модель поясняется чертежом, где на фигуре показан общий вид устройства. Устройство включает промковш 5, футерованный огнеупорными изделиями. В днище промковша установлены приемная воронка 3 и стакан-дозатор 2. Лист 4 использован для защиты металла от шлака. Защитный стакан 1 присоединен к стакану-дозатору 2 и свободной частью погружен в гильзу 6 кристаллизатора 7, заполненную гранулированной шлакообразующей смесью. Стакан-дозатор содержит циркониевую вставку 9. Устройство опробовано на Республиканском унитарном предприятии Белорусский металлургический завод в сталеплавильном цехе на участке промковш-кристаллизатор следующим образом. Жидкий металл сливается в промежуточный ковш, из которого он разливается в кристаллизаторы с формированием заготовок 125125 мм. При сливе металла в промежуточный ковш приемную воронку закрывают листом металла для предохранения от попадания шлака в кристаллизатор. При заполнении металлом промковша до определенного уровня лист расплавляется в металле и не препятствует выпуску металла из промковша. Выпуск металла из промковша осуществлялся через приемную воронку, стакан-дозатор и кварцевый защитный стакан, защищающий металл от воздействия окружающей среды. Разливка осуществляется на 6-ти ручьевой машине непрерывной литой заготовки радиального типа с радиусом 5,0 м. Защитный стакан нижним концом расположен в гильзе кристаллизатора,заполненном гранулированной шлакообразующей смесью, которая присаживается порциями. Таким образом разливка металла осуществляется под уровень с применением гранулированных шлакообразующих смесей (ШОС), которые присаживаются порциями с удельным расходом от 0,35 до 0,50 кг/т, для создания защитного покрытия темно-вишневого цвета толщиной 25-45 мм, при этомтолщина жидкой фазы составляет 4-7 мм,обеспечивая равномерный подвод смеси к стенкам кристаллизатора. Использование устройства позволяет получить металл с низким содержанием азота и кислорода 50 рр при разливке на малом сечении заготовки 125125 мм. Установлено максимальное значение кислорода и азота в стали, которое после разливки составило 50 рр,содержание водорода - 3,5 рр, плотность неметаллических включений в катанке 5,5 мм 682 вкл./см 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: C21B 11/10

Метки: струи, металла, жидкого, разливки, защиты, устройство
