Пломба

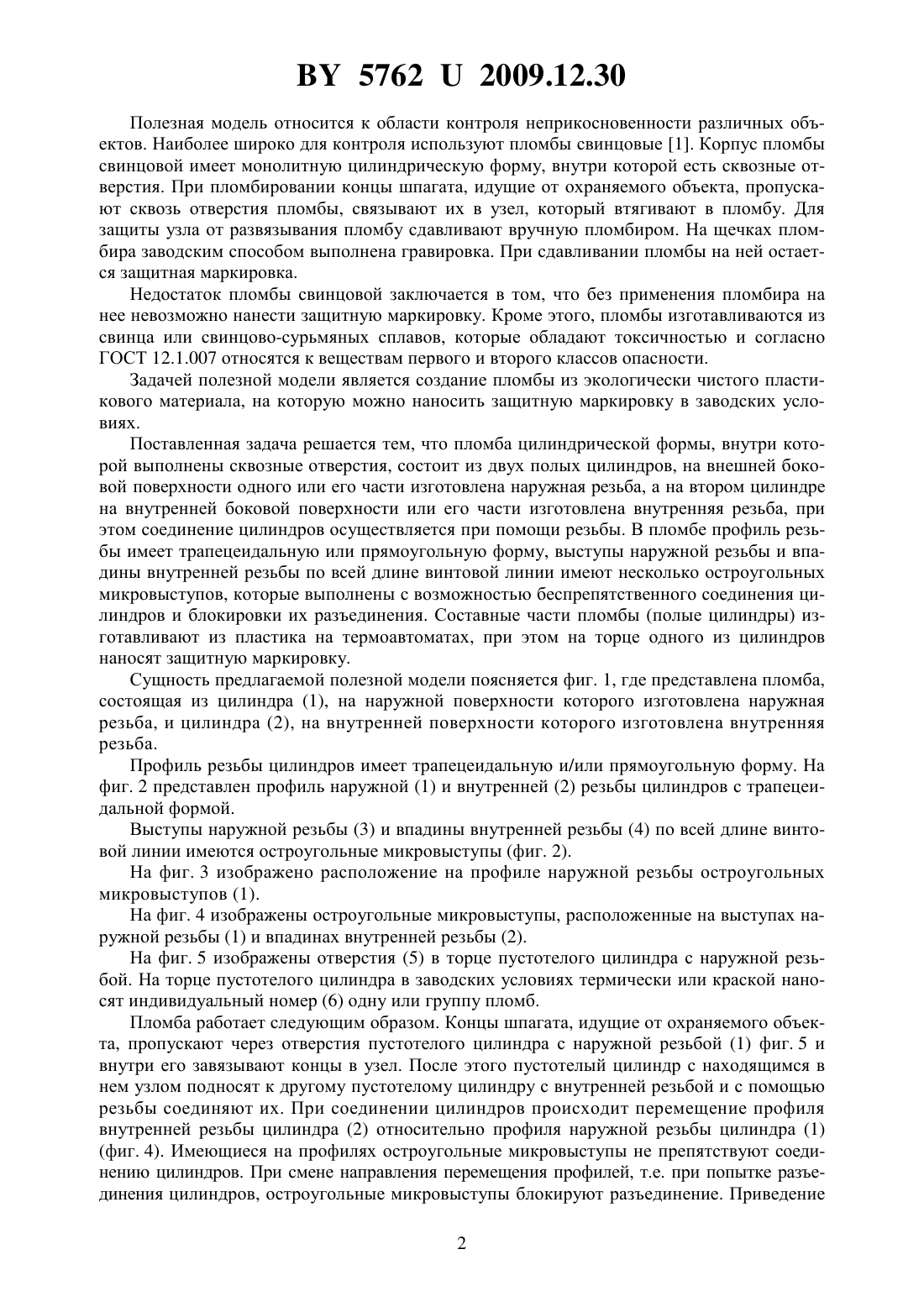

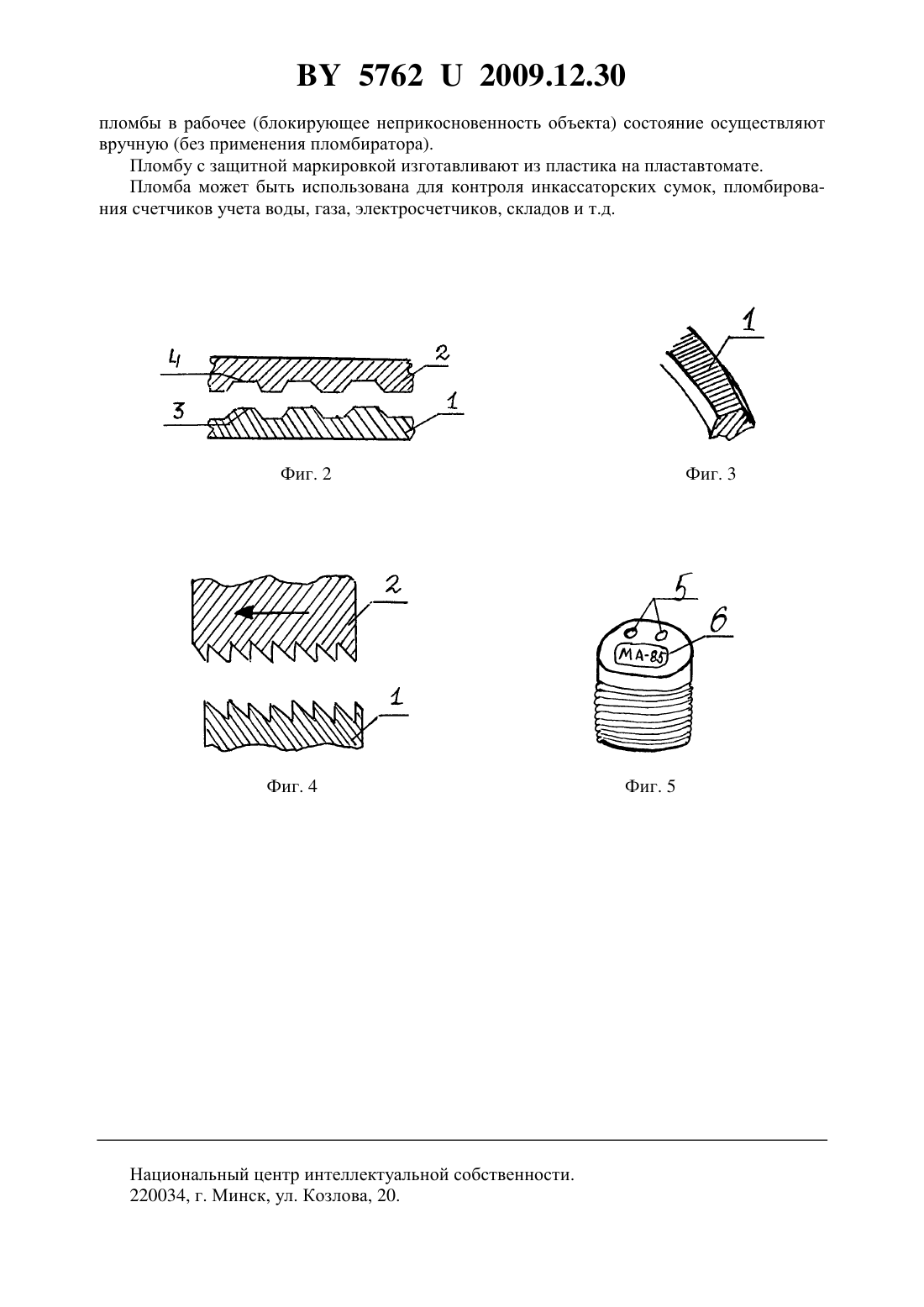

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Марушкевич Андрей Владимирович(73) Патентообладатель Марушкевич Андрей Владимирович(57) 1. Пломба цилиндрической формы, внутри которой выполнены сквозные отверстия,отличающаяся тем, что она состоит из двух полых цилиндров, на внешней боковой поверхности одного или его части изготовлена наружная резьба, а на втором цилиндре на внутренней боковой поверхности или его части изготовлена внутренняя резьба. 2. Пломба по п. 1, отличающаяся тем, что цилиндры соединяются между собой при помощи резьбы. 3. Пломба по п. 1, отличающаяся тем, что профиль резьбы имеет трапецеидальную или прямоугольную форму. 4. Пломба по п. 1, отличающаяся тем, что выступы наружной резьбы и впадины внутренней резьбы по всей длине винтовой линии имеют несколько остроугольных микровыступов. 5. Пломба по п. 4, отличающаяся тем, что остроугольные микровыступы выполнены с возможностью беспрепятственного соединения цилиндров и блокировки их разъединения.(56) 1. ГОСТ 30269-95. - Пломбы свинцовые Общие технические условия. 57622009.12.30 Полезная модель относится к области контроля неприкосновенности различных объектов. Наиболее широко для контроля используют пломбы свинцовые 1. Корпус пломбы свинцовой имеет монолитную цилиндрическую форму, внутри которой есть сквозные отверстия. При пломбировании концы шпагата, идущие от охраняемого объекта, пропускают сквозь отверстия пломбы, связывают их в узел, который втягивают в пломбу. Для защиты узла от развязывания пломбу сдавливают вручную пломбиром. На щечках пломбира заводским способом выполнена гравировка. При сдавливании пломбы на ней остается защитная маркировка. Недостаток пломбы свинцовой заключается в том, что без применения пломбира на нее невозможно нанести защитную маркировку. Кроме этого, пломбы изготавливаются из свинца или свинцово-сурьмяных сплавов, которые обладают токсичностью и согласно ГОСТ 12.1.007 относятся к веществам первого и второго классов опасности. Задачей полезной модели является создание пломбы из экологически чистого пластикового материала, на которую можно наносить защитную маркировку в заводских условиях. Поставленная задача решается тем, что пломба цилиндрической формы, внутри которой выполнены сквозные отверстия, состоит из двух полых цилиндров, на внешней боковой поверхности одного или его части изготовлена наружная резьба, а на втором цилиндре на внутренней боковой поверхности или его части изготовлена внутренняя резьба, при этом соединение цилиндров осуществляется при помощи резьбы. В пломбе профиль резьбы имеет трапецеидальную или прямоугольную форму, выступы наружной резьбы и впадины внутренней резьбы по всей длине винтовой линии имеют несколько остроугольных микровыступов, которые выполнены с возможностью беспрепятственного соединения цилиндров и блокировки их разъединения. Составные части пломбы (полые цилиндры) изготавливают из пластика на термоавтоматах, при этом на торце одного из цилиндров наносят защитную маркировку. Сущность предлагаемой полезной модели поясняется фиг. 1, где представлена пломба,состоящая из цилиндра (1), на наружной поверхности которого изготовлена наружная резьба, и цилиндра (2), на внутренней поверхности которого изготовлена внутренняя резьба. Профиль резьбы цилиндров имеет трапецеидальную и/или прямоугольную форму. На фиг. 2 представлен профиль наружной (1) и внутренней (2) резьбы цилиндров с трапецеидальной формой. Выступы наружной резьбы (3) и впадины внутренней резьбы (4) по всей длине винтовой линии имеются остроугольные микровыступы (фиг. 2). На фиг. 3 изображено расположение на профиле наружной резьбы остроугольных микровыступов (1). На фиг. 4 изображены остроугольные микровыступы, расположенные на выступах наружной резьбы (1) и впадинах внутренней резьбы (2). На фиг. 5 изображены отверстия (5) в торце пустотелого цилиндра с наружной резьбой. На торце пустотелого цилиндра в заводских условиях термически или краской наносят индивидуальный номер (6) одну или группу пломб. Пломба работает следующим образом. Концы шпагата, идущие от охраняемого объекта, пропускают через отверстия пустотелого цилиндра с наружной резьбой (1) фиг. 5 и внутри его завязывают концы в узел. После этого пустотелый цилиндр с находящимся в нем узлом подносят к другому пустотелому цилиндру с внутренней резьбой и с помощью резьбы соединяют их. При соединении цилиндров происходит перемещение профиля внутренней резьбы цилиндра (2) относительно профиля наружной резьбы цилиндра (1)(фиг. 4). Имеющиеся на профилях остроугольные микровыступы не препятствуют соединению цилиндров. При смене направления перемещения профилей, т.е. при попытке разъединения цилиндров, остроугольные микровыступы блокируют разъединение. Приведение 2 57622009.12.30 пломбы в рабочее (блокирующее неприкосновенность объекта) состояние осуществляют вручную (без применения пломбиратора). Пломбу с защитной маркировкой изготавливают из пластика на пластавтомате. Пломба может быть использована для контроля инкассаторских сумок, пломбирования счетчиков учета воды, газа, электросчетчиков, складов и т.д. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
