Форсунка для распыления жидкости

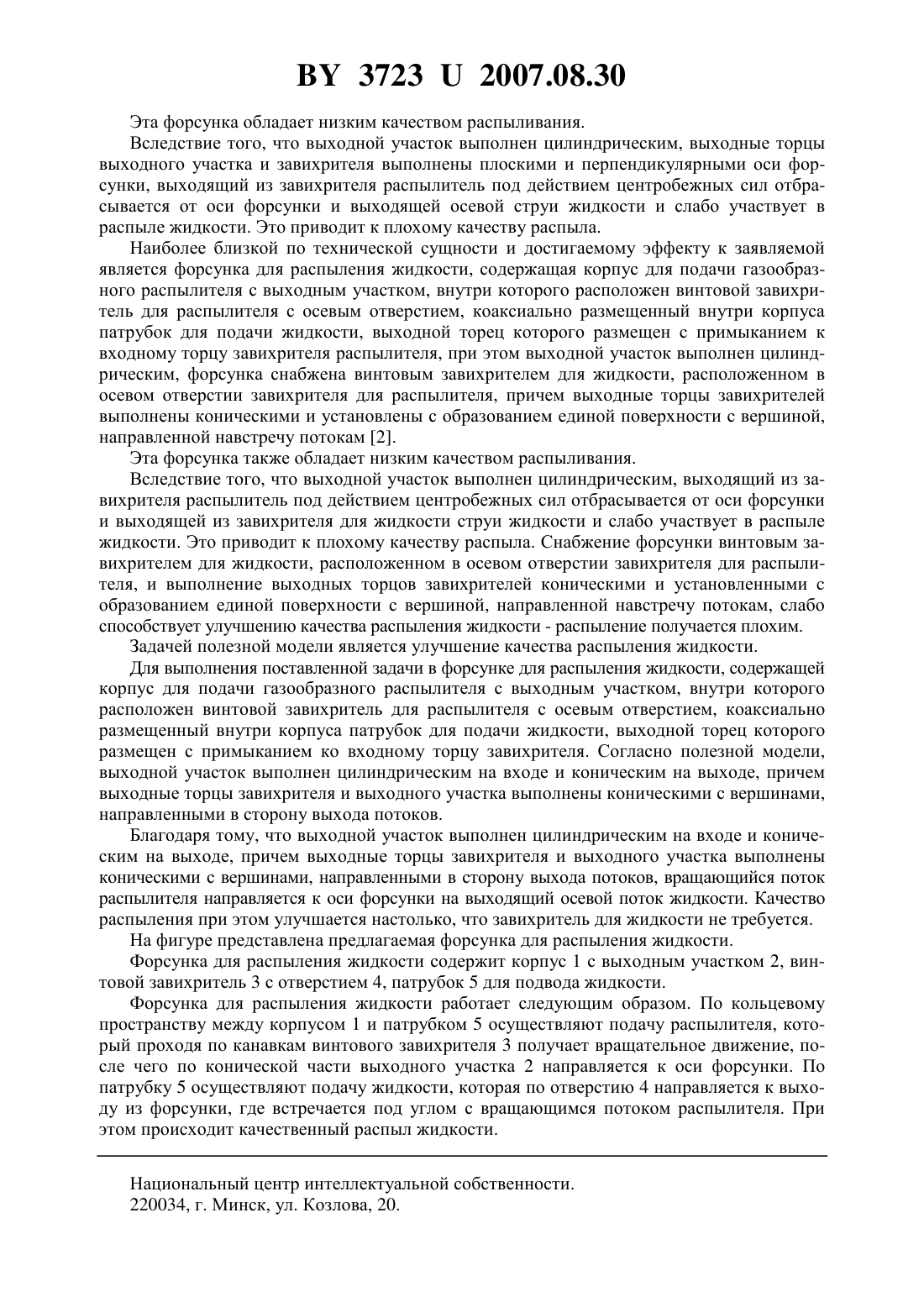

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРСУНКА ДЛЯ РАСПЫЛЕНИЯ ЖИДКОСТИ(71) Заявитель Открытое акционерное общество Гродно Азот(72) Авторы Гудымов Эрнест Андреевич Юрша Иосиф Антонович Сиротин Андрей ВячеславовичМитрофанов Владимир Александрович Полтавец Иван ИвановичГалин Геннадий БорисовичУдот Дмитрий Леонтьевич(73) Патентообладатель Открытое акционерное общество Гродно Азот(57) Форсунка для распыления жидкости, содержащая корпус для подачи газообразного распылителя с выходным участком, внутри которого расположен винтовой завихритель с осевым отверстием, коаксиально размещенный внутри корпуса патрубок для подачи жидкости, выходной торец которого размещен с примыканием к торцу завихрителя распылителя, отличающаяся тем, что выходной участок выполнен цилиндрическим на входе и коническим на выходе, причем выходные торцы завихрителя и выходного участка выполнены коническими с вершинами, направленными в сторону выхода потоков.(56) 1. Карабин А.И. Сжигание жидкого топлива в промышленных установках // Металлургия. - 1966. - С. 142, рис. 53. 2.2053444 С 1, 1997. Полезная модель относится к форсункам для распыления жидкости и может быть использована в любой отрасли промышленности, где требуется мелкое распыление жидкости с помощью газообразного распылителя. Известна форсунка для распыления жидкости, содержащая корпус для подачи газообразного распылителя с выходным участком, внутри которого расположен винтовой завихритель для распыления с осевым отверстием, коаксиально размещенный внутри корпуса патрубок для подачи жидкости, выходной торец которого размещен к входному торцу завихрителя распылителя, при этом выходной участок выполнен цилиндрическим, причем выходные торцы выходного участка и завихрителя выполнены плоскими и перпендикулярными оси форсунки 1. 37232007.08.30 Эта форсунка обладает низким качеством распыливания. Вследствие того, что выходной участок выполнен цилиндрическим, выходные торцы выходного участка и завихрителя выполнены плоскими и перпендикулярными оси форсунки, выходящий из завихрителя распылитель под действием центробежных сил отбрасывается от оси форсунки и выходящей осевой струи жидкости и слабо участвует в распыле жидкости. Это приводит к плохому качеству распыла. Наиболее близкой по технической сущности и достигаемому эффекту к заявляемой является форсунка для распыления жидкости, содержащая корпус для подачи газообразного распылителя с выходным участком, внутри которого расположен винтовой завихритель для распылителя с осевым отверстием, коаксиально размещенный внутри корпуса патрубок для подачи жидкости, выходной торец которого размещен с примыканием к входному торцу завихрителя распылителя, при этом выходной участок выполнен цилиндрическим, форсунка снабжена винтовым завихрителем для жидкости, расположенном в осевом отверстии завихрителя для распылителя, причем выходные торцы завихрителей выполнены коническими и установлены с образованием единой поверхности с вершиной,направленной навстречу потокам 2. Эта форсунка также обладает низким качеством распыливания. Вследствие того, что выходной участок выполнен цилиндрическим, выходящий из завихрителя распылитель под действием центробежных сил отбрасывается от оси форсунки и выходящей из завихрителя для жидкости струи жидкости и слабо участвует в распыле жидкости. Это приводит к плохому качеству распыла. Снабжение форсунки винтовым завихрителем для жидкости, расположенном в осевом отверстии завихрителя для распылителя, и выполнение выходных торцов завихрителей коническими и установленнымиобразованием единой поверхности с вершиной, направленной навстречу потокам, слабо способствует улучшению качества распыления жидкости - распыление получается плохим. Задачей полезной модели является улучшение качества распыления жидкости. Для выполнения поставленной задачи в форсунке для распыления жидкости, содержащей корпус для подачи газообразного распылителя с выходным участком, внутри которого расположен винтовой завихритель для распылителя с осевым отверстием, коаксиально размещенный внутри корпуса патрубок для подачи жидкости, выходной торец которого размещен с примыканием ко входному торцу завихрителя. Согласно полезной модели,выходной участок выполнен цилиндрическим на входе и коническим на выходе, причем выходные торцы завихрителя и выходного участка выполнены коническими с вершинами,направленными в сторону выхода потоков. Благодаря тому, что выходной участок выполнен цилиндрическим на входе и коническим на выходе, причем выходные торцы завихрителя и выходного участка выполнены коническими с вершинами, направленными в сторону выхода потоков, вращающийся поток распылителя направляется к оси форсунки на выходящий осевой поток жидкости. Качество распыления при этом улучшается настолько, что завихритель для жидкости не требуется. На фигуре представлена предлагаемая форсунка для распыления жидкости. Форсунка для распыления жидкости содержит корпус 1 с выходным участком 2, винтовой завихритель 3 с отверстием 4, патрубок 5 для подвода жидкости. Форсунка для распыления жидкости работает следующим образом. По кольцевому пространству между корпусом 1 и патрубком 5 осуществляют подачу распылителя, который проходя по канавкам винтового завихрителя 3 получает вращательное движение, после чего по конической части выходного участка 2 направляется к оси форсунки. По патрубку 5 осуществляют подачу жидкости, которая по отверстию 4 направляется к выходу из форсунки, где встречается под углом с вращающимся потоком распылителя. При этом происходит качественный распыл жидкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
