Устройство для распыления жидкости

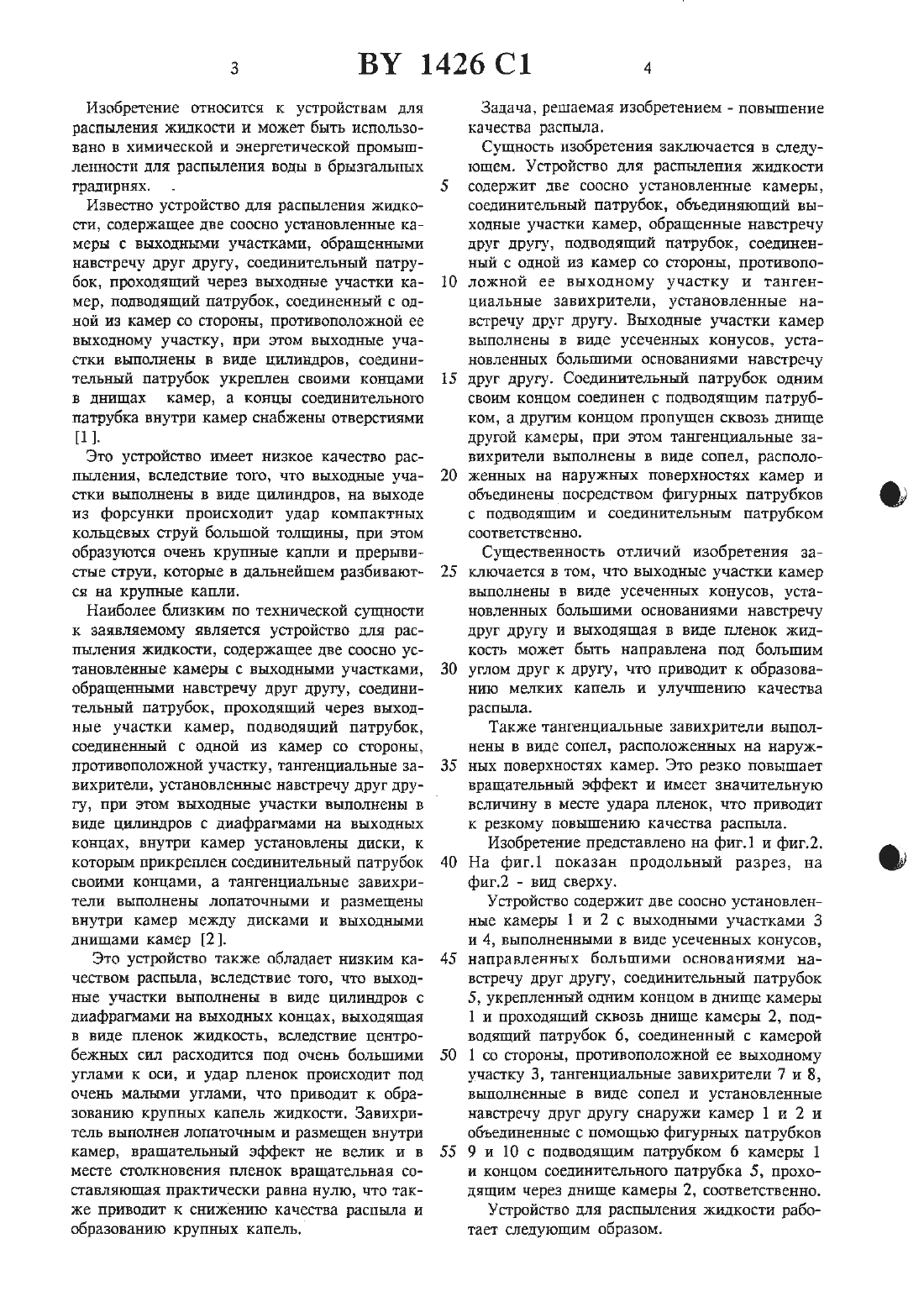

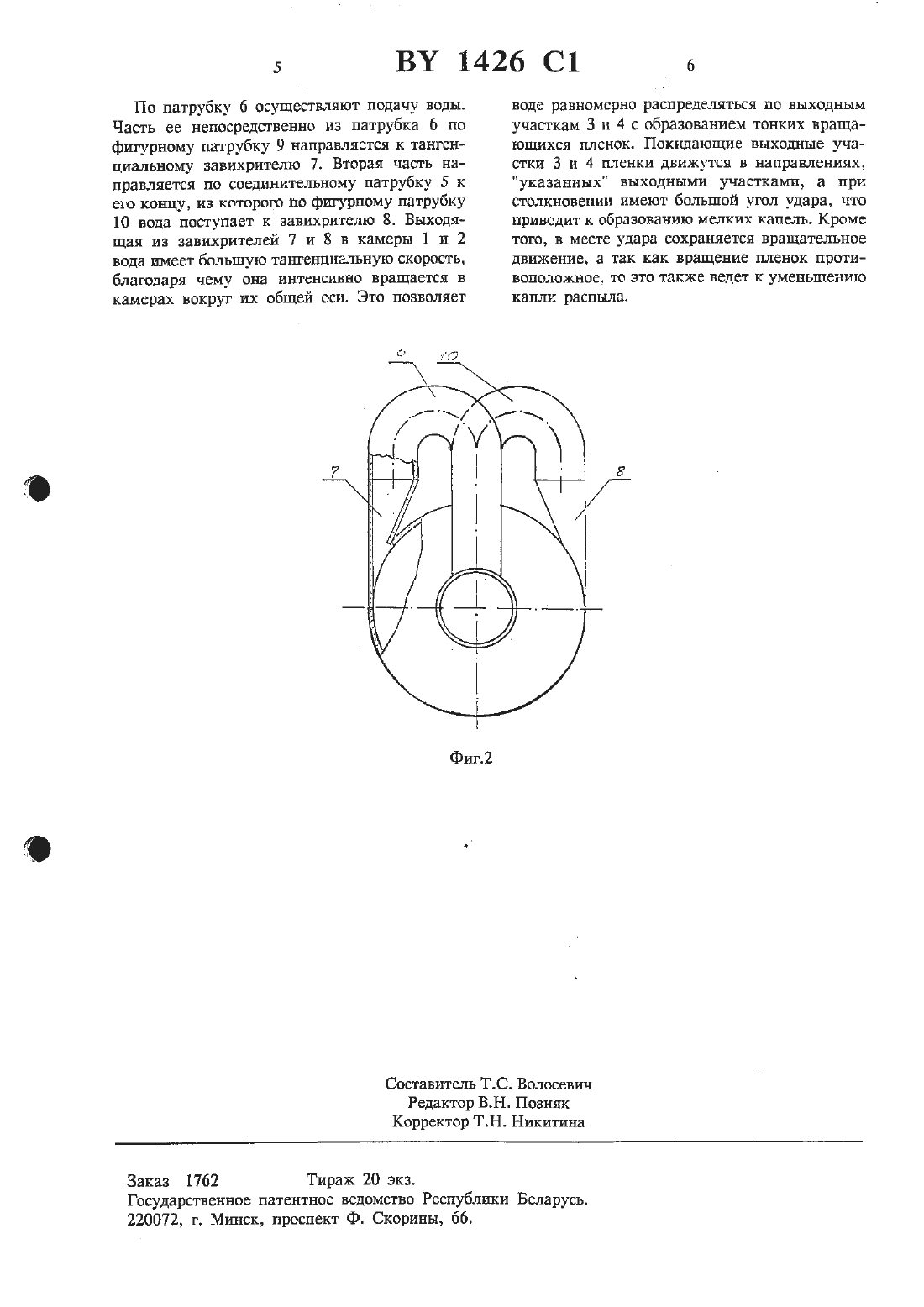

(12) ГОСУДАРСТВЕННОЕ штвнтнов ведомство РЕСПУБЛИКИ БЕЛАРУСЬ(54) УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ ЖИДКО СТИ(71) Заявитель Государственный научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза (КН)Дружбы народов производственное объединение АЗОТ (ВУ) Государственный научно-исследовательский проектный институт азотной промышленности и продуктов органического синтеза (КН)Устройство для распыления жидкости, содержащее две соосно установленные камеры, соединительный патрубок, объединяющий выходные участки камер, обращенные навстречу друг другу, подводящий патрубок, соединенный с одной из камер со стороны,противоположной ее выходному участку и тангенциальные завихрители, установленные навстречу друг другу, отличающийся тем, что выходные участки камер вьшолнены в виде усеченных конусов, установленных большими основаниями навстречу друг другу, соединительный патрубок одним своим концом соединен с подводящим патрубком, а другим своим концом пропущен сквозь днище дРУШй камеры, при этом тангенциальные завихрители выполнены в виде сопел, расположенных на наружных поверхностях камер и объединены посредством фигурных патрубков с подводящим и соединительным патрубками соответственно.Изобретение относится к устройствам для распыления жидкости и может быть использовано в химической и энергетической промышленностп для распыления воды в брызгальных градирнях.Известно устройство для распыления жидкости, содержащее две соосно установленные камеры с выходными участками, обращенными навстречу друг другу, соединительный патрубок, проходящий через выходные участки камер, подводящий патрубок, соединенный с одной из камер со стороны, противоположной ее выходному участку, при этом выходные учаСТКИ ВЫПОЛНВНЫ В ВИДЕ цилиндров, СОЕДИНИтельный патрубок укреплен своими концами в днищах камер, а концы соединительного патрубка внутри камер снабжены отверстиями 1 1.Это устройство имеет низкое качество распыления, вследствие того, что выходные участки выполнены в виде цилиндров, на выходе из форсунки происходит удар компактных кольцевых струй большой толщины, при этом образуются очень крупные капли и прерывистые струи, которые в дальнейшем разбиваются на крупные капли.Наиболее близким по технической сущности к заявляемому является устройство для распЫленИя жидкости, содержащее две соосно усТЗНОВЛЕНШЯЕ камеры С ВЫХОДНЫМИ УЧЗСТКЗМИ,обращенными навстречу друг другу, соединительный патрубок, проходящий через выходные участки камер, подводящий патрубок,соединенный с одной из камер со стороны,противоположной участку, тангенциальные завихрители, установленные навстречу друг другу, при этом выходные участки выполнены в виде цилиндров с диафрагмами на выходных концах, внутри камер установлены диски, к которым прикреплен соединительный патрубок своими концами, а тангенциальные завихриТСЛИ ВЫПОЛНСНЫ ЛОПЗТОЧНЫМИ И РЗЭМВЩСНЪ внутри камер между дисками и выходными днищами камер 2.Это устройство также обладает низким каЧЕСТВОМ распыла, ВСЛЕДСТВИЕ ТОГО, ЧТО ВЫХОДНЫВ УЧЗСТКИ ВЫПОЛНЕНЫ В ВИДЕ ЦИЛИНДрОВ С диафрагмами на выходных концах, выходящая в виде пленок жидкость, вследствие центробежных сил расходится под очень большими углами К ОСИ, И удар ПЛЕНОК ПрОИСХОДИТ ПОД очень малыми углами, что приводит к образованию крупных капель жидкости. 3 авихрителъ выполнен лопаточным и размещен внутри камер, вращательный эффект не велик и в месте столкновения пленок вращательная составляющая практически равна нулю, что также приводит к снижению качества распыла и образованию крупных капель.Сущность изобретения заключается в следующем. Устройство для распыления жидкости содержит две соосно установленные камеры,соединительный патрубок, объединяющий выходные участки камер, обращенные навстречу друг другу, подводящий патрубок, соединенный с одной из камер со стороны, противоположной ее выходному участку и тангенциальные завихрители, установленные навстречу друг другу. Выходные участки камер выполнены в виде усеченных конусов, установленных большими основаниями навстречу друг другу. Соединительный патрубок одним своим концом соединен с подводящим патрубком, а другим концом пропущен сквозь днище другой камеры, при этом тангенциальные завихрители выполнены в виде сопел, расположенных на наружных поверхностях камер и объединены посредством фигурных патрубков с подводяшим и соединительным патрубком соответственно.Существенность отличий изобретения заключается в том, что выходные участки камер выполнены в виде усеченных конусов, установленных большими основаниями навстречу друг другу и выходящая в виде пленок жидкость может быть направлена под большим углом друг к другу, что приводит к образованию мелких капель и улучшению качества распыла.Также тангенциальные завихрители выполнены в виде сопел, расположенных на наружных поверхностях камер. Это резко повышает вращательный эффект и имеет значительную величину в месте удара пленок, что приводит к резкому повышению качества распыла.Изобретение представлено на фиг.1 и фиг.2. На фиг.1 показан продольный разрез, на фиг.2 - вид сверху.Устройство содержит две соосно установленные камеры 1 и 2 с выходными участками 3 и 4, выполненными в виде усеченных конусов,направленных большими основаниями навстречу друг другу, соединительный патрубок 5, укрепленный одним концом в днище камеры 1 и проходящий сквозь днище камеры 2, подводящий патрубок б, соединенный с камерой 1 со стороны, противоположной ее выходному участку 3, тангенциальные завихрители 7 и 8,выполненные в виде сопел и установленные навстречу друг другу снаружи камер 1 и 2 и объединенные с помощью фигурных патрубков 9 и 10 с подводящим патрубком 6 камеры 1 и концом соединительного патрубка 5, проходящим через днище камеры 2, соответственно.Устройство для распыления жидкости работает следующим образом.По патрубку 6 осуществляют подач) ВОДЫ. Часть ее непосредственно из патрубка 6 по фигурному патрубку 9 направляется к тангенциальному завихрнтелю 7. Вторая часть направляется по соединительному патрубку 5 к его концу, из которою по фигурному патрубку 10 вода поступает к завихритешо 8. ВыходяЩая из завихрителей 7 и 8 в камеры 1 и 2 вода имеет большую тангенциальную скорость,благодаря чему она интенсивно вращается в камерах вокруг их общей оси. Это позволяетводе равномерно распределяться по выходным участкам 3 и 4 с образованием тонких вращающихся пленок. покидающие выходные участки 3 н 4 пленки движутся в направлениях,указанных выходными участками, а при столкновении имеют большой угол удара, что приводит к образованию мелких капель. Кроме того, в месте удара сохраняется вращательное движение. а так как вращение пленок противоположное, то это также ведет к уменьшению капли распила.Государственное патентное ведомство Республики Беларусъ.
