Рулонный пресс-подборщик-накопитель

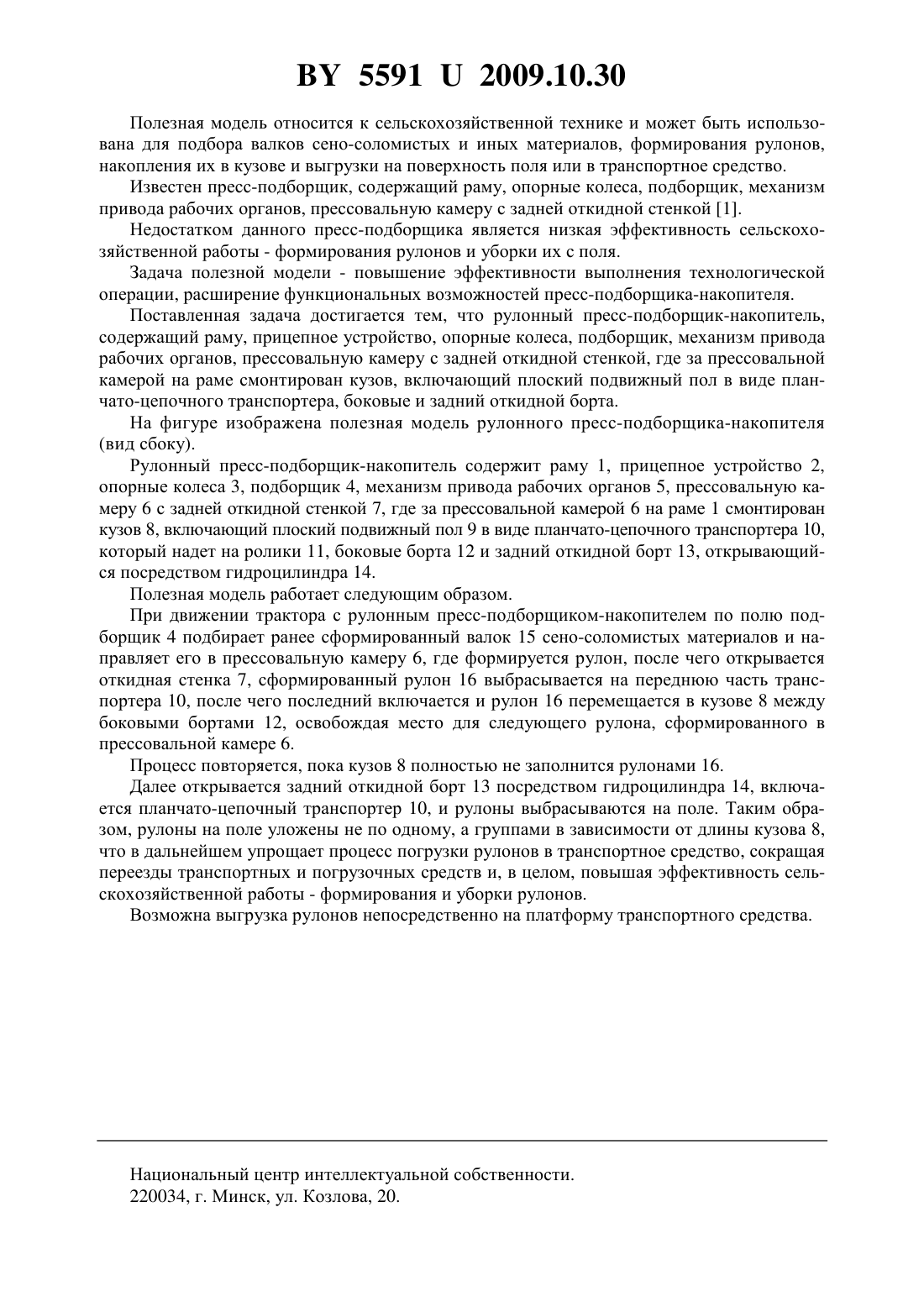

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кецко Владимир Николаевич Легенький Сергей Александрович Улахович Александр Егорович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рулонный пресс-подборщик-накопитель, содержащий раму, прицепное устройство,опорные колеса, подборщик, механизм привода рабочих органов, прессовальную камеру с задней откидной стенкой, отличающийся тем, что за прессовальной камерой на раме смонтирован кузов, включающий плоский подвижный пол в виде планчато-цепочного транспортера, боковые и задний откидной борта. 55912009.10.30 Полезная модель относится к сельскохозяйственной технике и может быть использована для подбора валков сено-соломистых и иных материалов, формирования рулонов,накопления их в кузове и выгрузки на поверхность поля или в транспортное средство. Известен пресс-подборщик, содержащий раму, опорные колеса, подборщик, механизм привода рабочих органов, прессовальную камеру с задней откидной стенкой 1. Недостатком данного пресс-подборщика является низкая эффективность сельскохозяйственной работы - формирования рулонов и уборки их с поля. Задача полезной модели - повышение эффективности выполнения технологической операции, расширение функциональных возможностей пресс-подборщика-накопителя. Поставленная задача достигается тем, что рулонный пресс-подборщик-накопитель,содержащий раму, прицепное устройство, опорные колеса, подборщик, механизм привода рабочих органов, прессовальную камеру с задней откидной стенкой, где за прессовальной камерой на раме смонтирован кузов, включающий плоский подвижный пол в виде планчато-цепочного транспортера, боковые и задний откидной борта. На фигуре изображена полезная модель рулонного пресс-подборщика-накопителя(вид сбоку). Рулонный пресс-подборщик-накопитель содержит раму 1, прицепное устройство 2,опорные колеса 3, подборщик 4, механизм привода рабочих органов 5, прессовальную камеру 6 с задней откидной стенкой 7, где за прессовальной камерой 6 на раме 1 смонтирован кузов 8, включающий плоский подвижный пол 9 в виде планчато-цепочного транспортера 10,который надет на ролики 11, боковые борта 12 и задний откидной борт 13, открывающийся посредством гидроцилиндра 14. Полезная модель работает следующим образом. При движении трактора с рулонным пресс-подборщиком-накопителем по полю подборщик 4 подбирает ранее сформированный валок 15 сено-соломистых материалов и направляет его в прессовальную камеру 6, где формируется рулон, после чего открывается откидная стенка 7, сформированный рулон 16 выбрасывается на переднюю часть транспортера 10, после чего последний включается и рулон 16 перемещается в кузове 8 между боковыми бортами 12, освобождая место для следующего рулона, сформированного в прессовальной камере 6. Процесс повторяется, пока кузов 8 полностью не заполнится рулонами 16. Далее открывается задний откидной борт 13 посредством гидроцилиндра 14, включается планчато-цепочный транспортер 10, и рулоны выбрасываются на поле. Таким образом, рулоны на поле уложены не по одному, а группами в зависимости от длины кузова 8,что в дальнейшем упрощает процесс погрузки рулонов в транспортное средство, сокращая переезды транспортных и погрузочных средств и, в целом, повышая эффективность сельскохозяйственной работы - формирования и уборки рулонов. Возможна выгрузка рулонов непосредственно на платформу транспортного средства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
