Рулонный пресс-подборщик

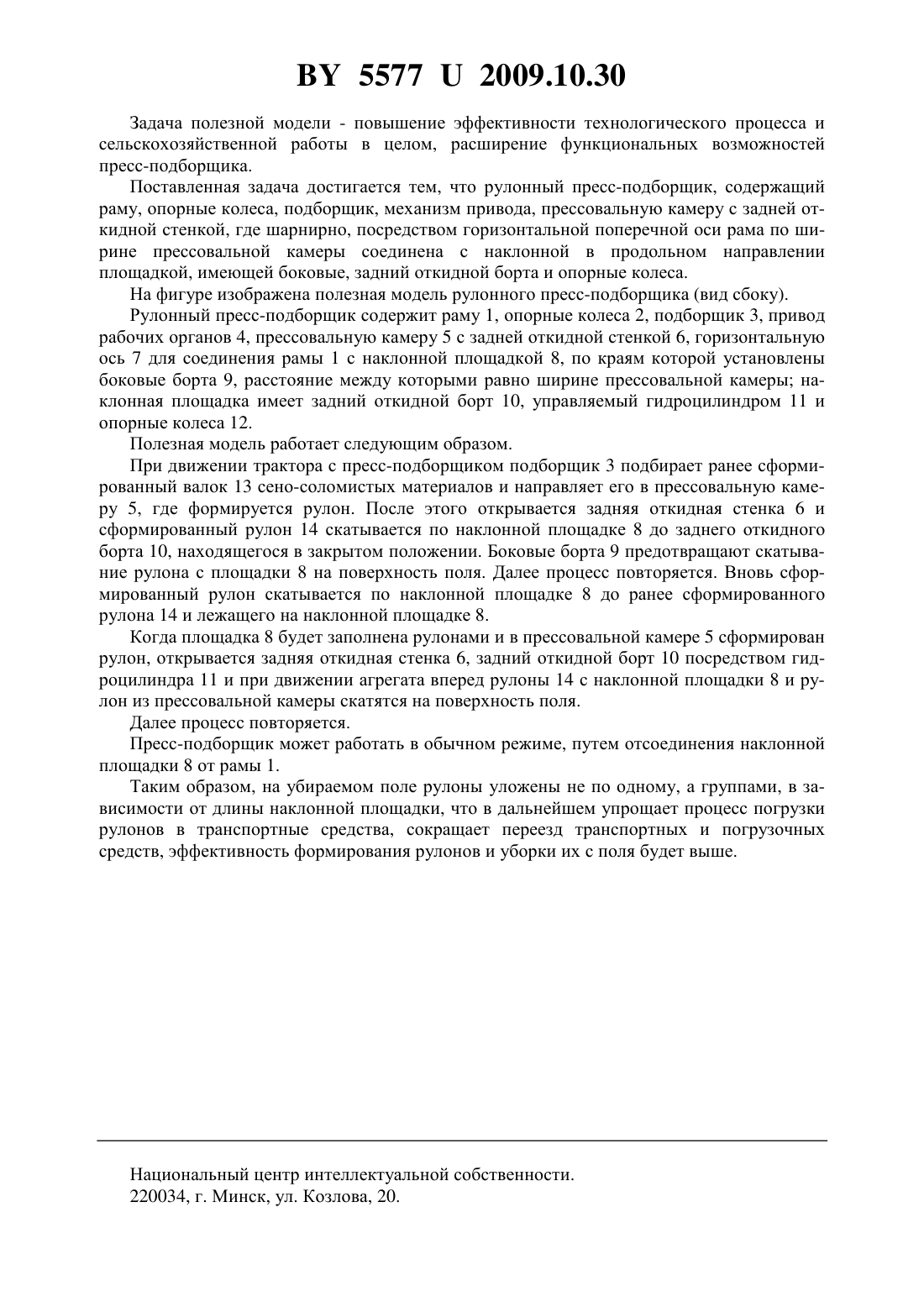

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кецко Владимир Николаевич Легенький Сергей Александрович Серебрякова Наталья Григорьевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рулонный пресс-подборщик, содержащий раму, опорные колеса, подборщик, механизм привода, прессовальную камеру с задней откидной стенкой, отличающийся тем,что шарнирно, посредством горизонтальной поперечной оси рама по ширине прессовальной камеры соединена с наклонной в продольном направлении площадкой, имеющей боковые, задний откидной борта и опорные колеса. Полезная модель относиться к сельскохозяйственной технике и может быть использована для подбора валков сено-соломистых и иных материалов, формирования рулонов и их выгрузки в процессе работы на поверхность поля. Известен пресс-подборщик, содержащий раму, опорные колеса, подборщик, механизм привода, прессовальную камеру с задней откидной стенкой 1. Недостатком данного пресс-подборщика является низкая эффективность технологической операции и сельскохозяйственной работы - прессование и уборка рулонов с поля. 55772009.10.30 Задача полезной модели - повышение эффективности технологического процесса и сельскохозяйственной работы в целом, расширение функциональных возможностей пресс-подборщика. Поставленная задача достигается тем, что рулонный пресс-подборщик, содержащий раму, опорные колеса, подборщик, механизм привода, прессовальную камеру с задней откидной стенкой, где шарнирно, посредством горизонтальной поперечной оси рама по ширине прессовальной камеры соединена с наклонной в продольном направлении площадкой, имеющей боковые, задний откидной борта и опорные колеса. На фигуре изображена полезная модель рулонного пресс-подборщика (вид сбоку). Рулонный пресс-подборщик содержит раму 1, опорные колеса 2, подборщик 3, привод рабочих органов 4, прессовальную камеру 5 с задней откидной стенкой 6, горизонтальную ось 7 для соединения рамы 1 с наклонной площадкой 8, по краям которой установлены боковые борта 9, расстояние между которыми равно ширине прессовальной камеры наклонная площадка имеет задний откидной борт 10, управляемый гидроцилиндром 11 и опорные колеса 12. Полезная модель работает следующим образом. При движении трактора с пресс-подборщиком подборщик 3 подбирает ранее сформированный валок 13 сено-соломистых материалов и направляет его в прессовальную камеру 5, где формируется рулон. После этого открывается задняя откидная стенка 6 и сформированный рулон 14 скатывается по наклонной площадке 8 до заднего откидного борта 10, находящегося в закрытом положении. Боковые борта 9 предотвращают скатывание рулона с площадки 8 на поверхность поля. Далее процесс повторяется. Вновь сформированный рулон скатывается по наклонной площадке 8 до ранее сформированного рулона 14 и лежащего на наклонной площадке 8. Когда площадка 8 будет заполнена рулонами и в прессовальной камере 5 сформирован рулон, открывается задняя откидная стенка 6, задний откидной борт 10 посредством гидроцилиндра 11 и при движении агрегата вперед рулоны 14 с наклонной площадки 8 и рулон из прессовальной камеры скатятся на поверхность поля. Далее процесс повторяется. Пресс-подборщик может работать в обычном режиме, путем отсоединения наклонной площадки 8 от рамы 1. Таким образом, на убираемом поле рулоны уложены не по одному, а группами, в зависимости от длины наклонной площадки, что в дальнейшем упрощает процесс погрузки рулонов в транспортные средства, сокращает переезд транспортных и погрузочных средств, эффективность формирования рулонов и уборки их с поля будет выше. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
