Пресс-подборщик

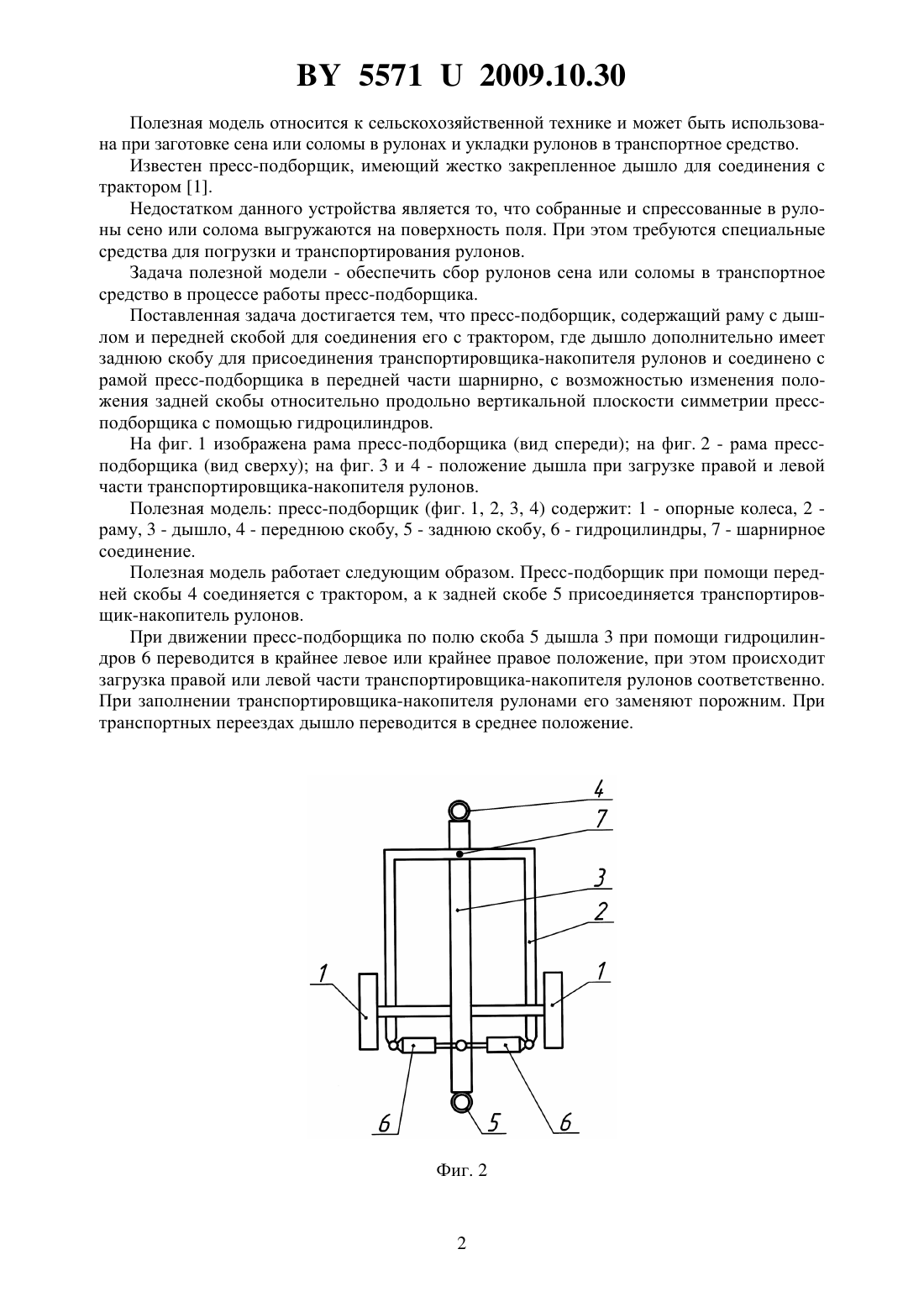

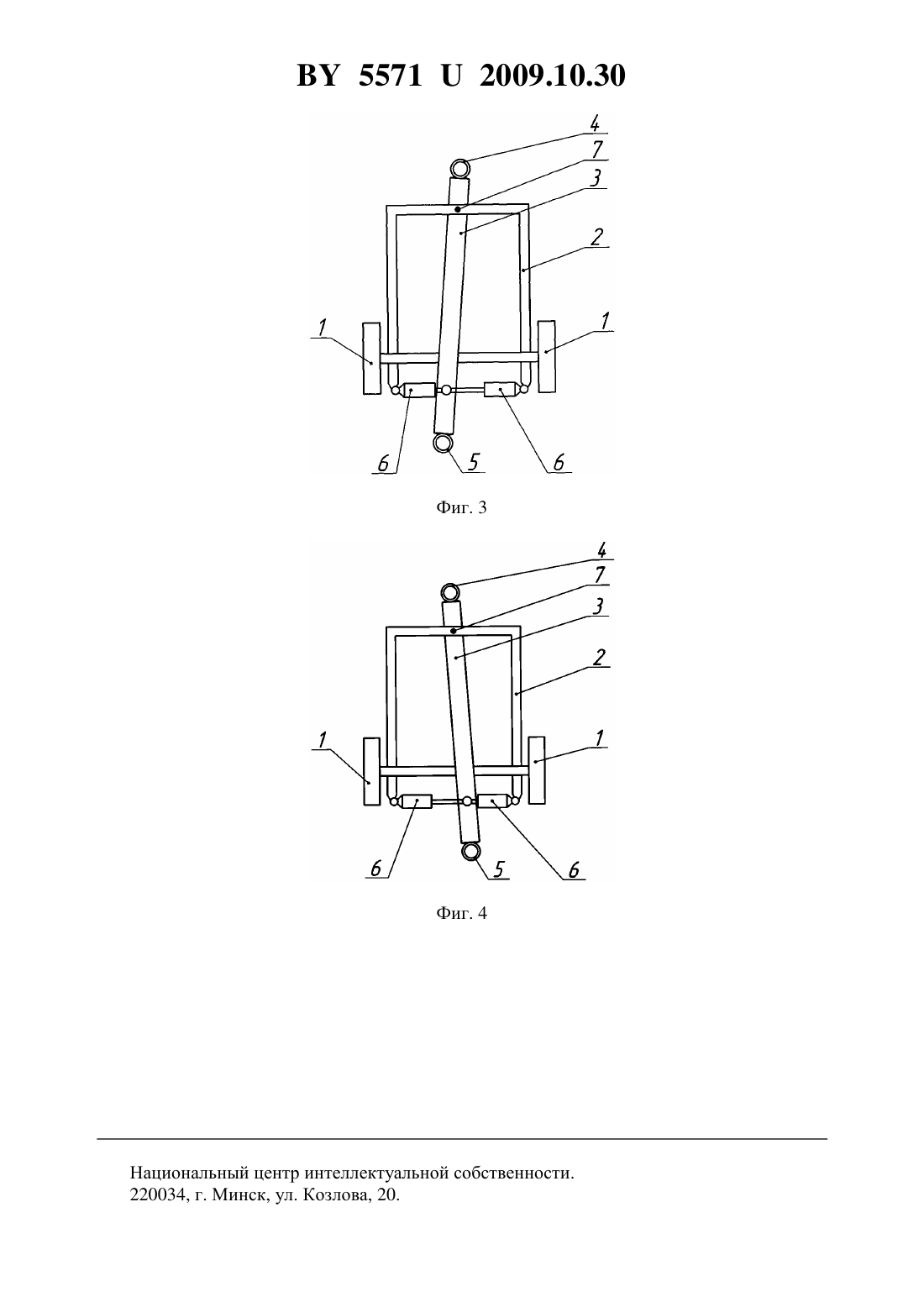

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Некрашевич Евгений Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Пресс-подборщик, содержащий раму с дышлом и передней скобой для соединения его с трактором, отличающийся тем, что дышло дополнительно имеет заднюю скобу для присоединения транспортировщика-накопителя рулонов и соединено с рамой прессподборщика в передней части шарнирно, с возможностью изменения положения задней скобы относительно продольно вертикальной плоскости симметрии пресс-подборщика с помощью гидроцилиндров.(56) 1. Техническое обеспечение земледелия Учеб. пособие для студентов специальности Техническое обеспечение процессов сельскохозяйственного производства учреждений,обеспечивающих получение высшего образования / В.Д. Лабодаев и др. под ред. П.П. Казакевича.- Минск БГАТУ, 2006.- С. 276. 55712009.10.30 Полезная модель относится к сельскохозяйственной технике и может быть использована при заготовке сена или соломы в рулонах и укладки рулонов в транспортное средство. Известен пресс-подборщик, имеющий жестко закрепленное дышло для соединения с трактором 1. Недостатком данного устройства является то, что собранные и спрессованные в рулоны сено или солома выгружаются на поверхность поля. При этом требуются специальные средства для погрузки и транспортирования рулонов. Задача полезной модели - обеспечить сбор рулонов сена или соломы в транспортное средство в процессе работы пресс-подборщика. Поставленная задача достигается тем, что пресс-подборщик, содержащий раму с дышлом и передней скобой для соединения его с трактором, где дышло дополнительно имеет заднюю скобу для присоединения транспортировщика-накопителя рулонов и соединено с рамой пресс-подборщика в передней части шарнирно, с возможностью изменения положения задней скобы относительно продольно вертикальной плоскости симметрии прессподборщика с помощью гидроцилиндров. На фиг. 1 изображена рама пресс-подборщика (вид спереди) на фиг. 2 - рама прессподборщика (вид сверху) на фиг. 3 и 4 - положение дышла при загрузке правой и левой части транспортировщика-накопителя рулонов. Полезная модель пресс-подборщик (фиг. 1, 2, 3, 4) содержит 1 - опорные колеса, 2 раму, 3 - дышло, 4 - переднюю скобу, 5 - заднюю скобу, 6 - гидроцилиндры, 7 - шарнирное соединение. Полезная модель работает следующим образом. Пресс-подборщик при помощи передней скобы 4 соединяется с трактором, а к задней скобе 5 присоединяется транспортировщик-накопитель рулонов. При движении пресс-подборщика по полю скоба 5 дышла 3 при помощи гидроцилиндров 6 переводится в крайнее левое или крайнее правое положение, при этом происходит загрузка правой или левой части транспортировщика-накопителя рулонов соответственно. При заполнении транспортировщика-накопителя рулонами его заменяют порожним. При транспортных переездах дышло переводится в среднее положение. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
