Рулонный пресс для соломистых материалов

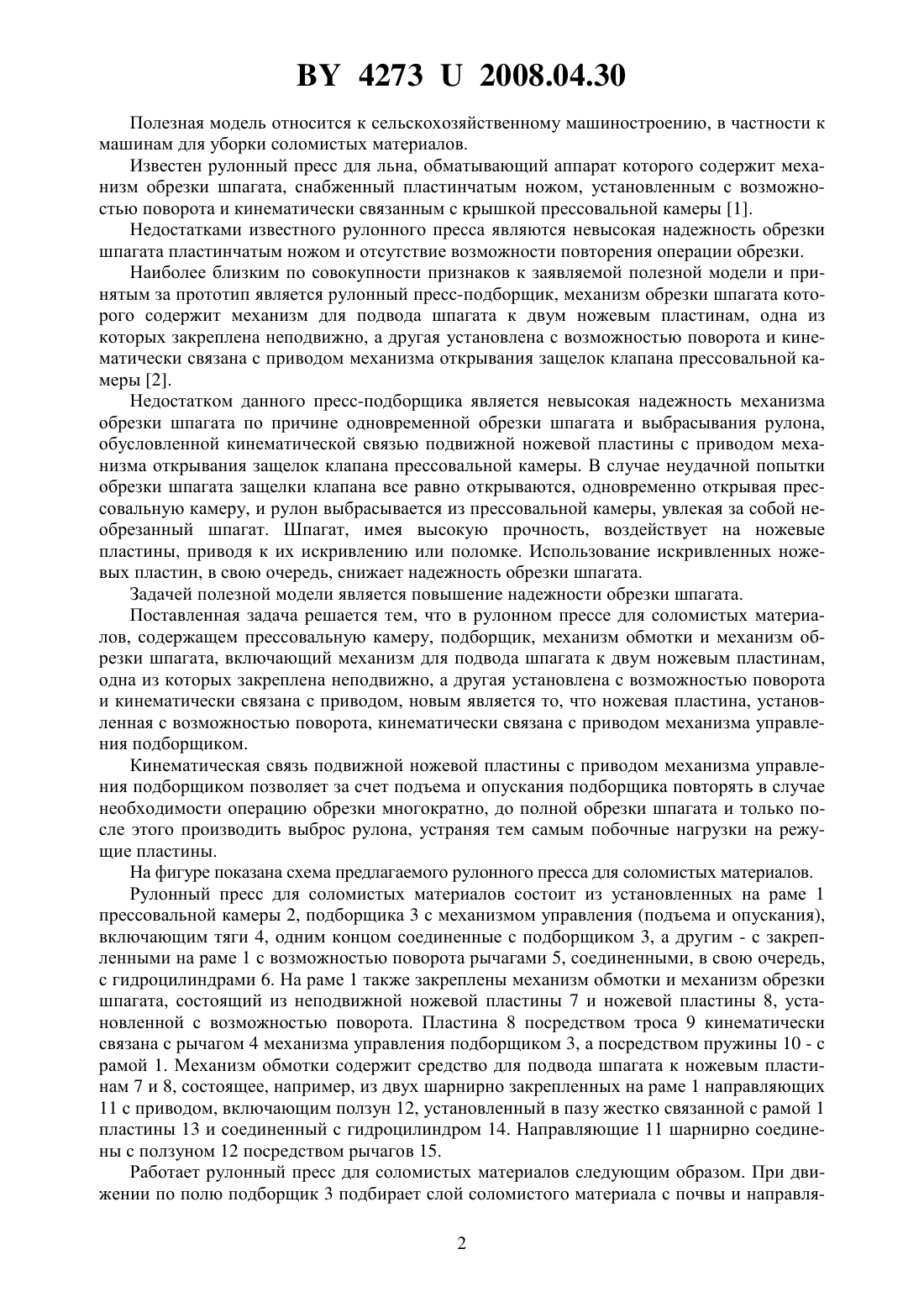

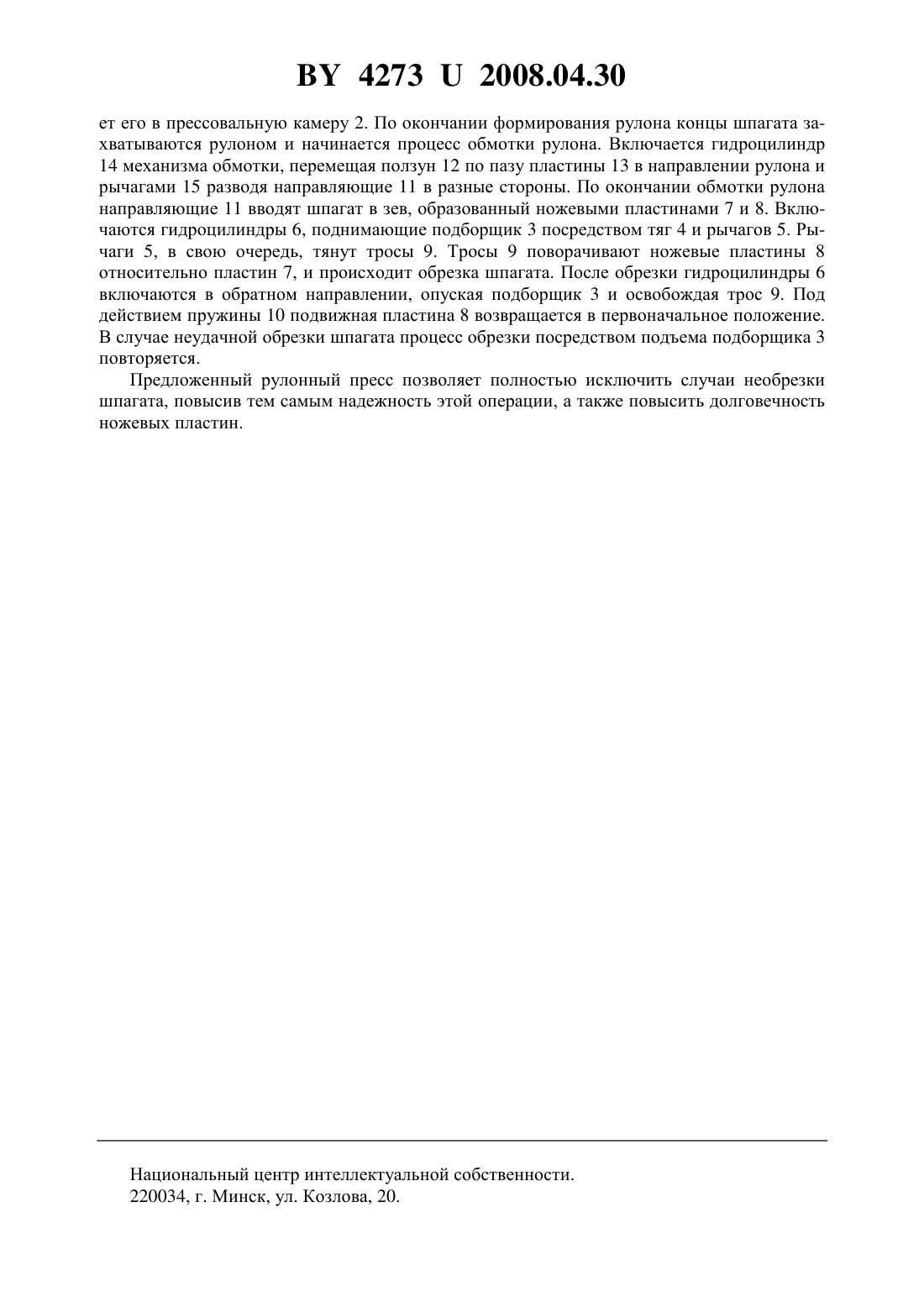

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЛОННЫЙ ПРЕСС ДЛЯ СОЛОМИСТЫХ МАТЕРИАЛОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Перевозников Василий Николаевич Лазюк Вадим Анатольевич Винченок Николай Григорьевич Казаченок Сергей Алексеевич Гайшун Александр Тимофеевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Рулонный пресс для соломистых материалов, содержащий прессовальную камеру,подборщик, механизм обмотки и механизм обрезки шпагата, включающий механизм для подвода шпагата к двум ножевым пластинам, одна из которых закреплена неподвижно, а другая установлена с возможностью поворота и кинематически связана с приводом, отличающийся тем, что ножевая пластина, установленная с возможностью поворота, кинематически связана с приводом механизма управления подборщиком.(56) 1. А.с. СССР 1505465. Обматывающий аппарат рулонного пресса для льна, МПК А 01 15/00. 2. Патент РФ 2172089. Обматывающее устройство рулонного пресс-подборщика. 42732008.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки соломистых материалов. Известен рулонный пресс для льна, обматывающий аппарат которого содержит механизм обрезки шпагата, снабженный пластинчатым ножом, установленным с возможностью поворота и кинематически связанным с крышкой прессовальной камеры 1. Недостатками известного рулонного пресса являются невысокая надежность обрезки шпагата пластинчатым ножом и отсутствие возможности повторения операции обрезки. Наиболее близким по совокупности признаков к заявляемой полезной модели и принятым за прототип является рулонный пресс-подборщик, механизм обрезки шпагата которого содержит механизм для подвода шпагата к двум ножевым пластинам, одна из которых закреплена неподвижно, а другая установлена с возможностью поворота и кинематически связана с приводом механизма открывания защелок клапана прессовальной камеры 2. Недостатком данного пресс-подборщика является невысокая надежность механизма обрезки шпагата по причине одновременной обрезки шпагата и выбрасывания рулона,обусловленной кинематической связью подвижной ножевой пластины с приводом механизма открывания защелок клапана прессовальной камеры. В случае неудачной попытки обрезки шпагата защелки клапана все равно открываются, одновременно открывая прессовальную камеру, и рулон выбрасывается из прессовальной камеры, увлекая за собой необрезанный шпагат. Шпагат, имея высокую прочность, воздействует на ножевые пластины, приводя к их искривлению или поломке. Использование искривленных ножевых пластин, в свою очередь, снижает надежность обрезки шпагата. Задачей полезной модели является повышение надежности обрезки шпагата. Поставленная задача решается тем, что в рулонном прессе для соломистых материалов, содержащем прессовальную камеру, подборщик, механизм обмотки и механизм обрезки шпагата, включающий механизм для подвода шпагата к двум ножевым пластинам,одна из которых закреплена неподвижно, а другая установлена с возможностью поворота и кинематически связана с приводом, новым является то, что ножевая пластина, установленная с возможностью поворота, кинематически связана с приводом механизма управления подборщиком. Кинематическая связь подвижной ножевой пластины с приводом механизма управления подборщиком позволяет за счет подъема и опускания подборщика повторять в случае необходимости операцию обрезки многократно, до полной обрезки шпагата и только после этого производить выброс рулона, устраняя тем самым побочные нагрузки на режущие пластины. На фигуре показана схема предлагаемого рулонного пресса для соломистых материалов. Рулонный пресс для соломистых материалов состоит из установленных на раме 1 прессовальной камеры 2, подборщика 3 с механизмом управления (подъема и опускания),включающим тяги 4, одним концом соединенные с подборщиком 3, а другим - с закрепленными на раме 1 с возможностью поворота рычагами 5, соединенными, в свою очередь,с гидроцилиндрами 6. На раме 1 также закреплены механизм обмотки и механизм обрезки шпагата, состоящий из неподвижной ножевой пластины 7 и ножевой пластины 8, установленной с возможностью поворота. Пластина 8 посредством троса 9 кинематически связана с рычагом 4 механизма управления подборщиком 3, а посредством пружины 10 - с рамой 1. Механизм обмотки содержит средство для подвода шпагата к ножевым пластинам 7 и 8, состоящее, например, из двух шарнирно закрепленных на раме 1 направляющих 11 с приводом, включающим ползун 12, установленный в пазу жестко связанной с рамой 1 пластины 13 и соединенный с гидроцилиндром 14. Направляющие 11 шарнирно соединены с ползуном 12 посредством рычагов 15. Работает рулонный пресс для соломистых материалов следующим образом. При движении по полю подборщик 3 подбирает слой соломистого материала с почвы и направля 2 42732008.04.30 ет его в прессовальную камеру 2. По окончании формирования рулона концы шпагата захватываются рулоном и начинается процесс обмотки рулона. Включается гидроцилиндр 14 механизма обмотки, перемещая ползун 12 по пазу пластины 13 в направлении рулона и рычагами 15 разводя направляющие 11 в разные стороны. По окончании обмотки рулона направляющие 11 вводят шпагат в зев, образованный ножевыми пластинами 7 и 8. Включаются гидроцилиндры 6, поднимающие подборщик 3 посредством тяг 4 и рычагов 5. Рычаги 5, в свою очередь, тянут тросы 9. Тросы 9 поворачивают ножевые пластины 8 относительно пластин 7, и происходит обрезка шпагата. После обрезки гидроцилиндры 6 включаются в обратном направлении, опуская подборщик 3 и освобождая трос 9. Под действием пружины 10 подвижная пластина 8 возвращается в первоначальное положение. В случае неудачной обрезки шпагата процесс обрезки посредством подъема подборщика 3 повторяется. Предложенный рулонный пресс позволяет полностью исключить случаи необрезки шпагата, повысив тем самым надежность этой операции, а также повысить долговечность ножевых пластин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
