Устройство для очистки катанки от окалины

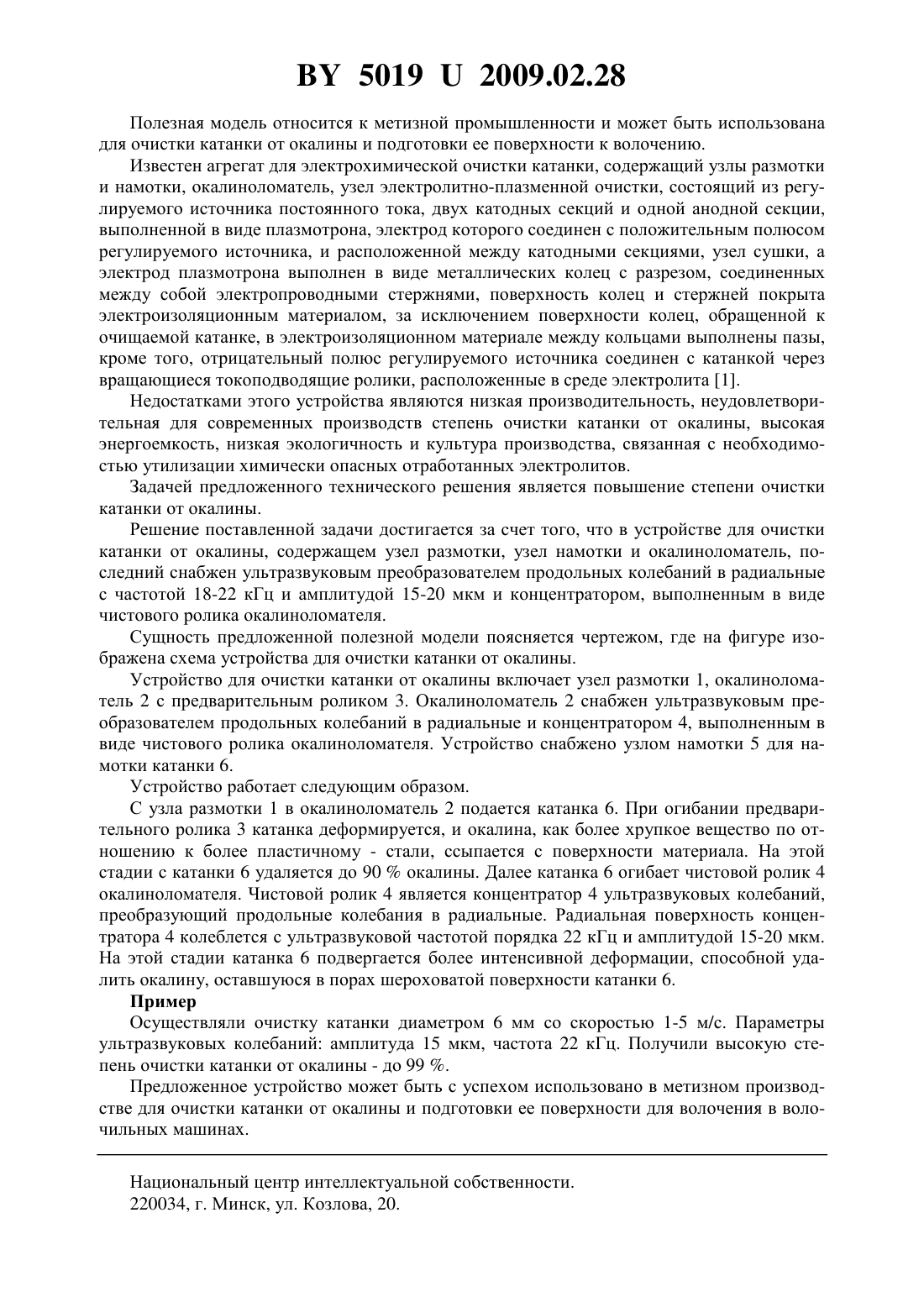

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ КАТАНКИ ОТ ОКАЛИНЫ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Клубович Владимир Владимирович Томило Вячеслав Анатольевич Хрущев Евгений Викторович Абрамова Анна Владимировна(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Устройство для очистки катанки от окалины, содержащее узел размотки, узел намотки и окалиноломатель, отличающееся тем, что окалиноломатель снабжен ультразвуковым преобразователем продольных колебаний в радиальные с частотой 18-22 кГц и амплитудой 15-20 мкм и концентратором, выполненным в виде чистового ролика окалиноломателя. 50192009.02.28 Полезная модель относится к метизной промышленности и может быть использована для очистки катанки от окалины и подготовки ее поверхности к волочению. Известен агрегат для электрохимической очистки катанки, содержащий узлы размотки и намотки, окалиноломатель, узел электролитно-плазменной очистки, состоящий из регулируемого источника постоянного тока, двух катодных секций и одной анодной секции,выполненной в виде плазмотрона, электрод которого соединен с положительным полюсом регулируемого источника, и расположенной между катодными секциями, узел сушки, а электрод плазмотрона выполнен в виде металлических колец с разрезом, соединенных между собой электропроводными стержнями, поверхность колец и стержней покрыта электроизоляционным материалом, за исключением поверхности колец, обращенной к очищаемой катанке, в электроизоляционном материале между кольцами выполнены пазы,кроме того, отрицательный полюс регулируемого источника соединен с катанкой через вращающиеся токоподводящие ролики, расположенные в среде электролита 1. Недостатками этого устройства являются низкая производительность, неудовлетворительная для современных производств степень очистки катанки от окалины, высокая энергоемкость, низкая экологичность и культура производства, связанная с необходимостью утилизации химически опасных отработанных электролитов. Задачей предложенного технического решения является повышение степени очистки катанки от окалины. Решение поставленной задачи достигается за счет того, что в устройстве для очистки катанки от окалины, содержащем узел размотки, узел намотки и окалиноломатель, последний снабжен ультразвуковым преобразователем продольных колебаний в радиальные с частотой 18-22 кГц и амплитудой 15-20 мкм и концентратором, выполненным в виде чистового ролика окалиноломателя. Сущность предложенной полезной модели поясняется чертежом, где на фигуре изображена схема устройства для очистки катанки от окалины. Устройство для очистки катанки от окалины включает узел размотки 1, окалиноломатель 2 с предварительным роликом 3. Окалиноломатель 2 снабжен ультразвуковым преобразователем продольных колебаний в радиальные и концентратором 4, выполненным в виде чистового ролика окалиноломателя. Устройство снабжено узлом намотки 5 для намотки катанки 6. Устройство работает следующим образом. С узла размотки 1 в окалиноломатель 2 подается катанка 6. При огибании предварительного ролика 3 катанка деформируется, и окалина, как более хрупкое вещество по отношению к более пластичному - стали, ссыпается с поверхности материала. На этой стадии с катанки 6 удаляется до 90 окалины. Далее катанка 6 огибает чистовой ролик 4 окалиноломателя. Чистовой ролик 4 является концентратор 4 ультразвуковых колебаний,преобразующий продольные колебания в радиальные. Радиальная поверхность концентратора 4 колеблется с ультразвуковой частотой порядка 22 кГц и амплитудой 15-20 мкм. На этой стадии катанка 6 подвергается более интенсивной деформации, способной удалить окалину, оставшуюся в порах шероховатой поверхности катанки 6. Пример Осуществляли очистку катанки диаметром 6 мм со скоростью 1-5 м/с. Параметры ультразвуковых колебаний амплитуда 15 мкм, частота 22 кГц. Получили высокую степень очистки катанки от окалины - до 99 . Предложенное устройство может быть с успехом использовано в метизном производстве для очистки катанки от окалины и подготовки ее поверхности для волочения в волочильных машинах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
