Пробоотборник перифитона макрофитов с прямостоячими стеблями

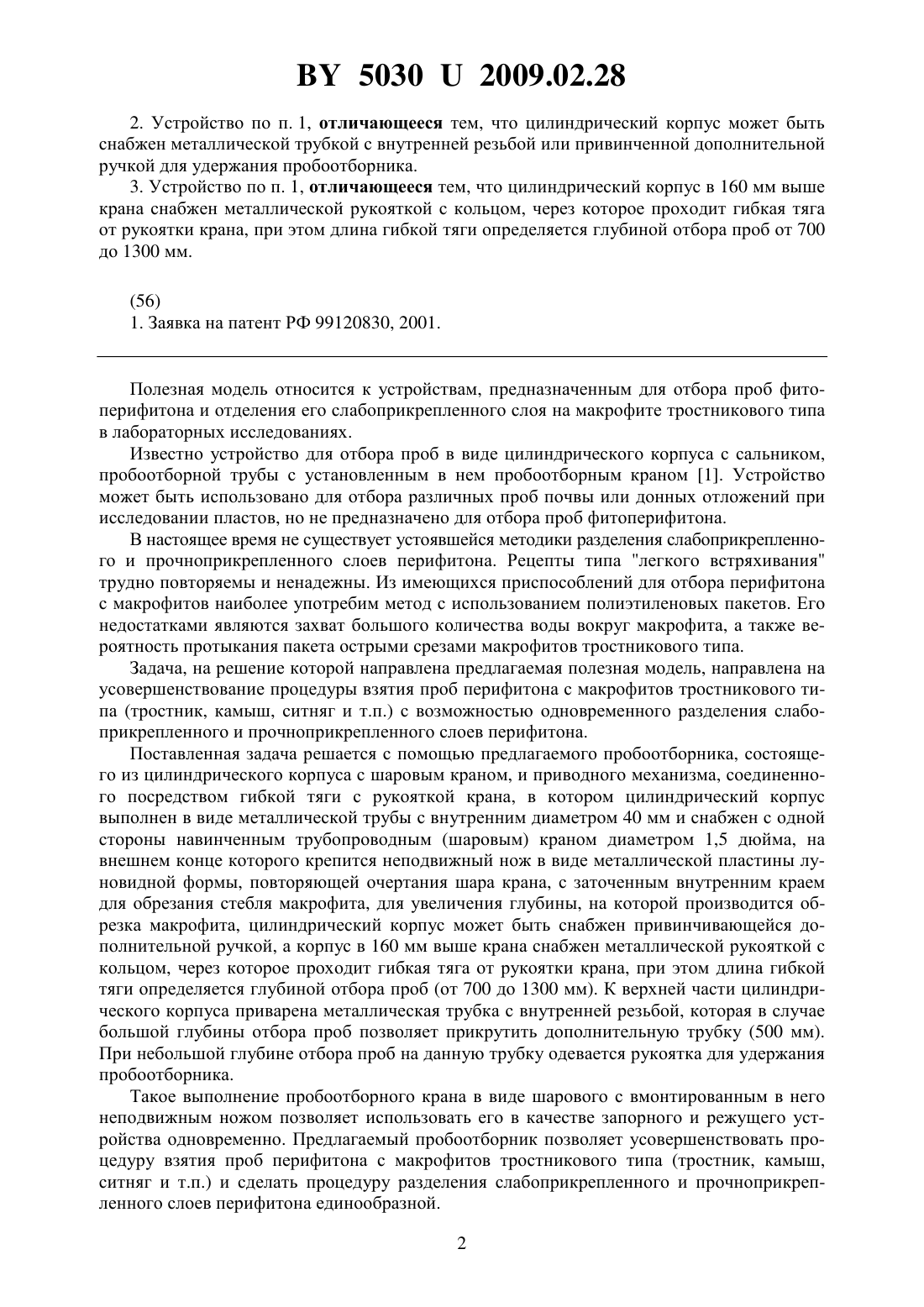

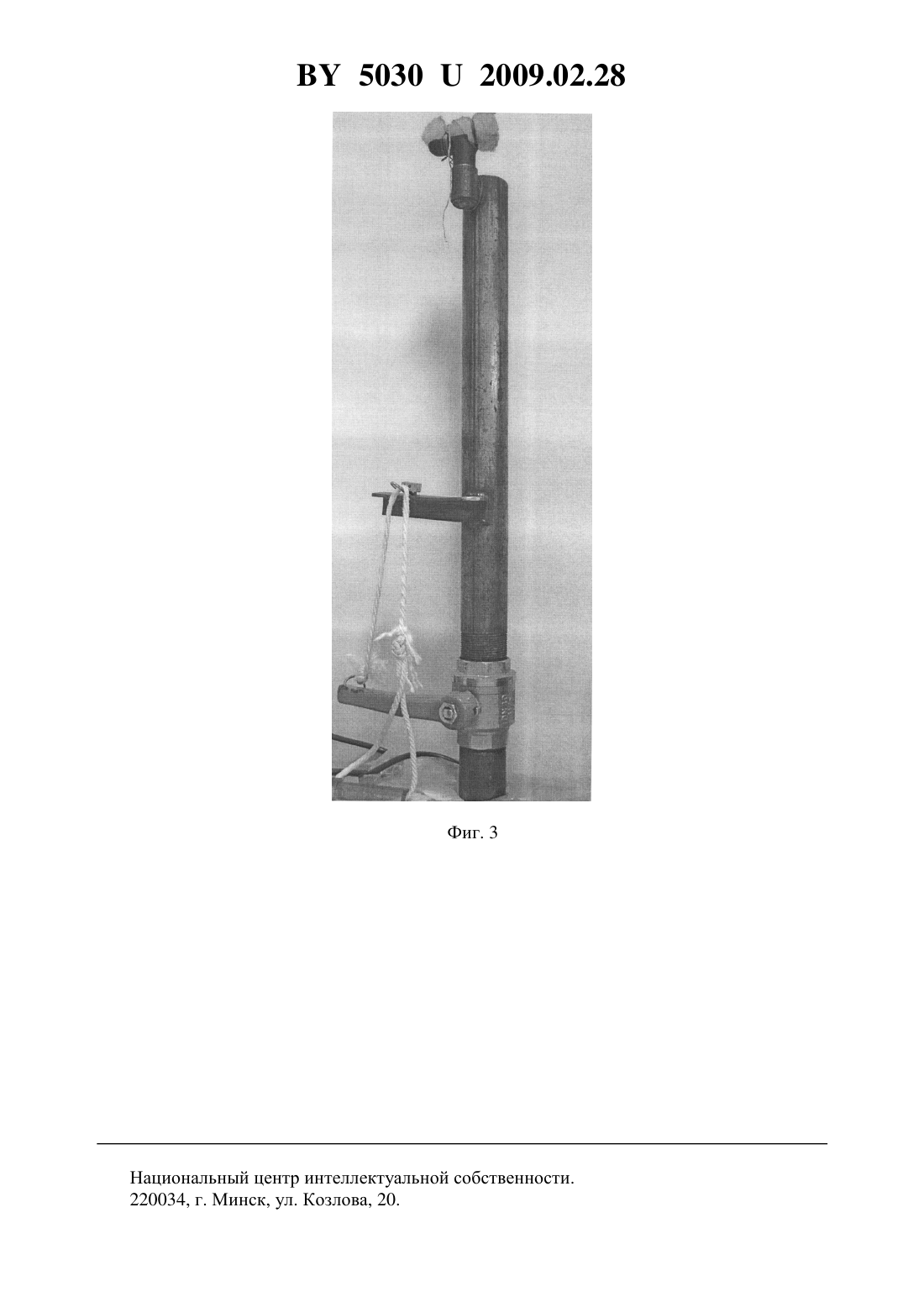

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОБООТБОРНИК ПЕРИФИТОНА МАКРОФИТОВ С ПРЯМОСТОЯЧИМИ СТЕБЛЯМИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по биоресурсам(72) Автор Сысова Елена Александровна(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по биоресурсам(57) 1. Пробоотборник перифитона макрофитов с прямостоячими стеблями, содержащий цилиндрический корпус с пробоотборным краном, и приводной механизм, соединенный посредством гибкой тяги с заглушкой крана, отличающийся тем, что цилиндрический корпус выполнен в виде металлической трубы с внутренним диаметром 40 мм и снабжен с одной стороны навинченным трубопроводным шаровым краном диаметром 1,5 дюйма, на внешнем конце которого крепится неподвижный нож в виде металлической пластины луновидной формы, повторяющей очертания шара крана, с заточенным внутренним краем для обрезания стебля макрофита. 50302009.02.28 2. Устройство по п. 1, отличающееся тем, что цилиндрический корпус может быть снабжен металлической трубкой с внутренней резьбой или привинченной дополнительной ручкой для удержания пробоотборника. 3. Устройство по п. 1, отличающееся тем, что цилиндрический корпус в 160 мм выше крана снабжен металлической рукояткой с кольцом, через которое проходит гибкая тяга от рукоятки крана, при этом длина гибкой тяги определяется глубиной отбора проб от 700 до 1300 мм.(56) 1. Заявка на патент РФ 99120830, 2001. Полезная модель относится к устройствам, предназначенным для отбора проб фитоперифитона и отделения его слабоприкрепленного слоя на макрофите тростникового типа в лабораторных исследованиях. Известно устройство для отбора проб в виде цилиндрического корпуса с сальником,пробоотборной трубы с установленным в нем пробоотборным краном 1. Устройство может быть использовано для отбора различных проб почвы или донных отложений при исследовании пластов, но не предназначено для отбора проб фитоперифитона. В настоящее время не существует устоявшейся методики разделения слабоприкрепленного и прочноприкрепленного слоев перифитона. Рецепты типа легкого встряхивания трудно повторяемы и ненадежны. Из имеющихся приспособлений для отбора перифитона с макрофитов наиболее употребим метод с использованием полиэтиленовых пакетов. Его недостатками являются захват большого количества воды вокруг макрофита, а также вероятность протыкания пакета острыми срезами макрофитов тростникового типа. Задача, на решение которой направлена предлагаемая полезная модель, направлена на усовершенствование процедуры взятия проб перифитона с макрофитов тростникового типа (тростник, камыш, ситняг и т.п.) с возможностью одновременного разделения слабоприкрепленного и прочноприкрепленного слоев перифитона. Поставленная задача решается с помощью предлагаемого пробоотборника, состоящего из цилиндрического корпуса с шаровым краном, и приводного механизма, соединенного посредством гибкой тяги с рукояткой крана, в котором цилиндрический корпус выполнен в виде металлической трубы с внутренним диаметром 40 мм и снабжен с одной стороны навинченным трубопроводным (шаровым) краном диаметром 1,5 дюйма, на внешнем конце которого крепится неподвижный нож в виде металлической пластины луновидной формы, повторяющей очертания шара крана, с заточенным внутренним краем для обрезания стебля макрофита, для увеличения глубины, на которой производится обрезка макрофита, цилиндрический корпус может быть снабжен привинчивающейся дополнительной ручкой, а корпус в 160 мм выше крана снабжен металлической рукояткой с кольцом, через которое проходит гибкая тяга от рукоятки крана, при этом длина гибкой тяги определяется глубиной отбора проб (от 700 до 1300 мм). К верхней части цилиндрического корпуса приварена металлическая трубка с внутренней резьбой, которая в случае большой глубины отбора проб позволяет прикрутить дополнительную трубку (500 мм). При небольшой глубине отбора проб на данную трубку одевается рукоятка для удержания пробоотборника. Такое выполнение пробоотборного крана в виде шарового с вмонтированным в него неподвижным ножом позволяет использовать его в качестве запорного и режущего устройства одновременно. Предлагаемый пробоотборник позволяет усовершенствовать процедуру взятия проб перифитона с макрофитов тростникового типа (тростник, камыш,ситняг и т.п.) и сделать процедуру разделения слабоприкрепленного и прочноприкрепленного слоев перифитона единообразной. 2 50302009.02.28 Конструкция предлагаемой полезной модели поясняется чертежами фиг. 1 - продольный разрез пробоотборника, и фиг. 2 - разрез, поясняющий форму ножа, и фиг. 3 - фотография пробоотборника, где 1 - цилиндрический корпус,2 - рукоятка,3 - нож,4 - шаровой кран,5 - трубка. Устройство состоит из металлического цилиндрического корпуса (1) с внутренним диаметром 40 мм и длиной 500 мм (фиг. 1). В 50 мм от нижнего края трубы навинчен водопроводный кран (4) диаметром 1,5 дюйма (типа мама-мама), с нижней стороны которого вставлена металлическая пластина луновидной формы, нож (3), повторяющей очертания шара крана, с заточенным внутренним краем для обрезания стебля макрофита. К рукоятке крана прикреплено кольцо с привязанной к нему гибкой тягой, обеспечивающей закрытие крана. Длина гибкой тяги (веревки) определяется глубиной отбора проб (от 700 до 1300 мм). В 160 мм выше крана к трубе приварена металлическая рукоятка с кольцом (2), через которое проходит веревка от рукоятки крана. К верхней части цилиндрического корпуса приварена металлическая трубка (5) с внутренней резьбой, которая в случае большой глубины отбора проб позволяет прикрутить дополнительную трубку (500 мм). При небольшой глубине отбора проб на данную трубку одевается рукоятка, для удержания пробоотборника. Такое построение позволяет аккуратно отбирать пробы с макрофитов тростникового типа, не опасаясь, что острые срезы макрофитов прорежут пакет, обычно используемый для отбора перифитона, и вместе сэтим позволяет сохранить слабоприкрепленный слой фитоперифитона, часто не учитываемый при отборе проб вообще. Устройство работает следующим образом. Для отбора проб макрофит предварительно срезается на 5 см ниже уровня водной поверхности. Шаровый кран открывают (4). Удерживая пробоотборник за рукоятку (2) и трубку (5), стебель макрофита осторожно пропускают внутрь корпуса (1). После полного,также осторожного и медленного, погружения пробоотборника в воду шаровой кран закрывают при помощи гибкой тяги. В это время происходит обрезание стебля макрофита ножом (3) под краном. Затем пробоотборник извлекают из воды. При быстром открытии крана ток воды, сливающейся из пробоотборника в подготовленную емкость, смывает с макрофита слабоприкрепленный слой перифитона. Макрофит с прочноприкрепленным слоем перифитона помещается в пакет, а слабоприкрепленный слой перифитона переливается в сосуд для транспортировки в лабораторию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
