Лопата

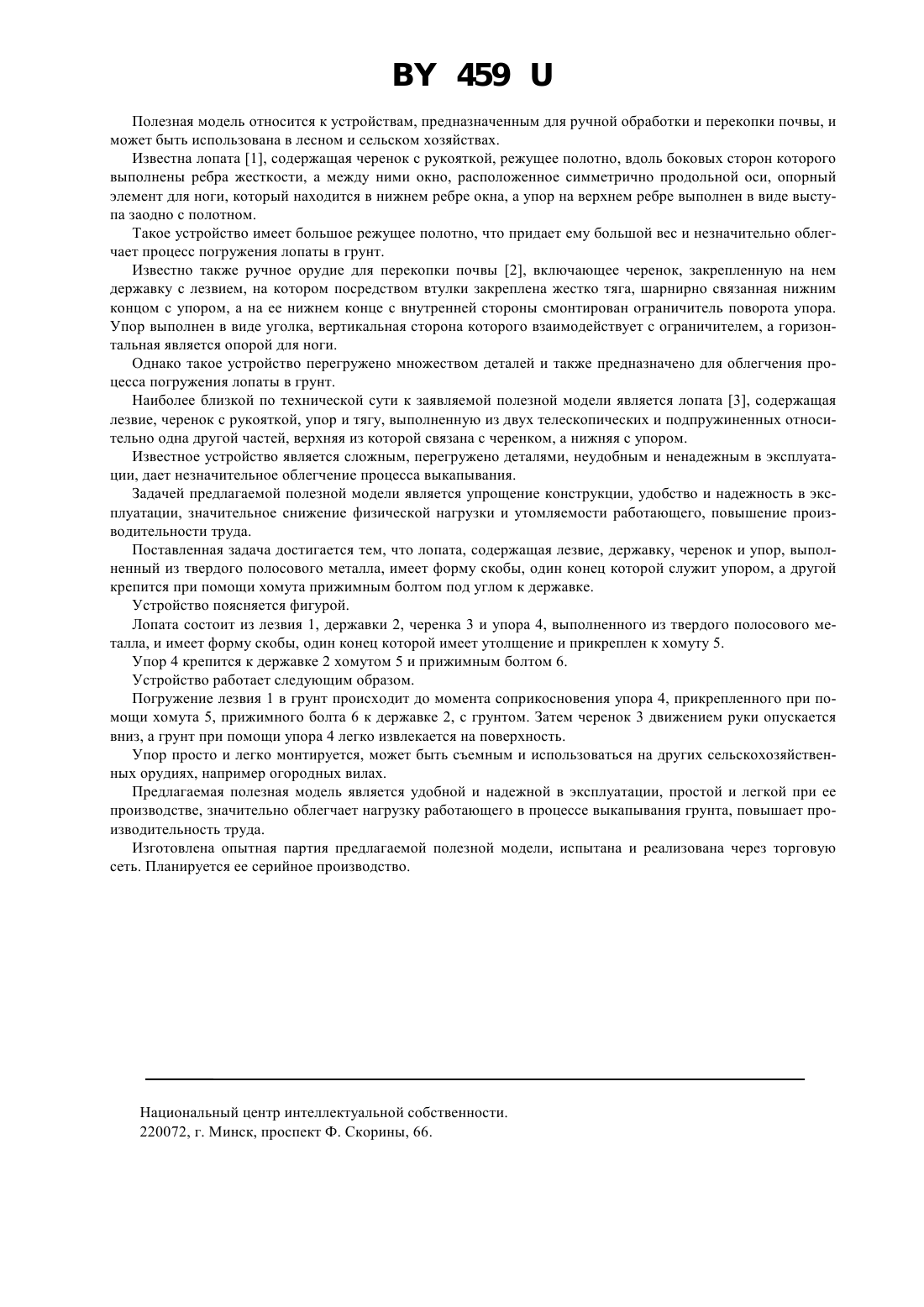

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Лопата, содержащая лезвие, державку, черенок и упор, отличающаяся тем, что упор выполнен в виде скобы из твердого полосового металла и установлен под углом относительно лезвия и черенка, причем упор закреплен неподвижно на державке при помощи хомута прижимным болтом. 459 Полезная модель относится к устройствам, предназначенным для ручной обработки и перекопки почвы, и может быть использована в лесном и сельском хозяйствах. Известна лопата 1, содержащая черенок с рукояткой, режущее полотно, вдоль боковых сторон которого выполнены ребра жесткости, а между ними окно, расположенное симметрично продольной оси, опорный элемент для ноги, который находится в нижнем ребре окна, а упор на верхнем ребре выполнен в виде выступа заодно с полотном. Такое устройство имеет большое режущее полотно, что придает ему большой вес и незначительно облегчает процесс погружения лопаты в грунт. Известно также ручное орудие для перекопки почвы 2, включающее черенок, закрепленную на нем державку с лезвием, на котором посредством втулки закреплена жестко тяга, шарнирно связанная нижним концом с упором, а на ее нижнем конце с внутренней стороны смонтирован ограничитель поворота упора. Упор выполнен в виде уголка, вертикальная сторона которого взаимодействует с ограничителем, а горизонтальная является опорой для ноги. Однако такое устройство перегружено множеством деталей и также предназначено для облегчения процесса погружения лопаты в грунт. Наиболее близкой по технической сути к заявляемой полезной модели является лопата 3, содержащая лезвие, черенок с рукояткой, упор и тягу, выполненную из двух телескопических и подпружиненных относительно одна другой частей, верхняя из которой связана с черенком, а нижняя с упором. Известное устройство является сложным, перегружено деталями, неудобным и ненадежным в эксплуатации, дает незначительное облегчение процесса выкапывания. Задачей предлагаемой полезной модели является упрощение конструкции, удобство и надежность в эксплуатации, значительное снижение физической нагрузки и утомляемости работающего, повышение производительности труда. Поставленная задача достигается тем, что лопата, содержащая лезвие, державку, черенок и упор, выполненный из твердого полосового металла, имеет форму скобы, один конец которой служит упором, а другой крепится при помощи хомута прижимным болтом под углом к державке. Устройство поясняется фигурой. Лопата состоит из лезвия 1, державки 2, черенка 3 и упора 4, выполненного из твердого полосового металла, и имеет форму скобы, один конец которой имеет утолщение и прикреплен к хомуту 5. Упор 4 крепится к державке 2 хомутом 5 и прижимным болтом 6. Устройство работает следующим образом. Погружение лезвия 1 в грунт происходит до момента соприкосновения упора 4, прикрепленного при помощи хомута 5, прижимного болта 6 к державке 2, с грунтом. Затем черенок 3 движением руки опускается вниз, а грунт при помощи упора 4 легко извлекается на поверхность. Упор просто и легко монтируется, может быть съемным и использоваться на других сельскохозяйственных орудиях, например огородных вилах. Предлагаемая полезная модель является удобной и надежной в эксплуатации, простой и легкой при ее производстве, значительно облегчает нагрузку работающего в процессе выкапывания грунта, повышает производительность труда. Изготовлена опытная партия предлагаемой полезной модели, испытана и реализована через торговую сеть. Планируется ее серийное производство. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
