Лопата

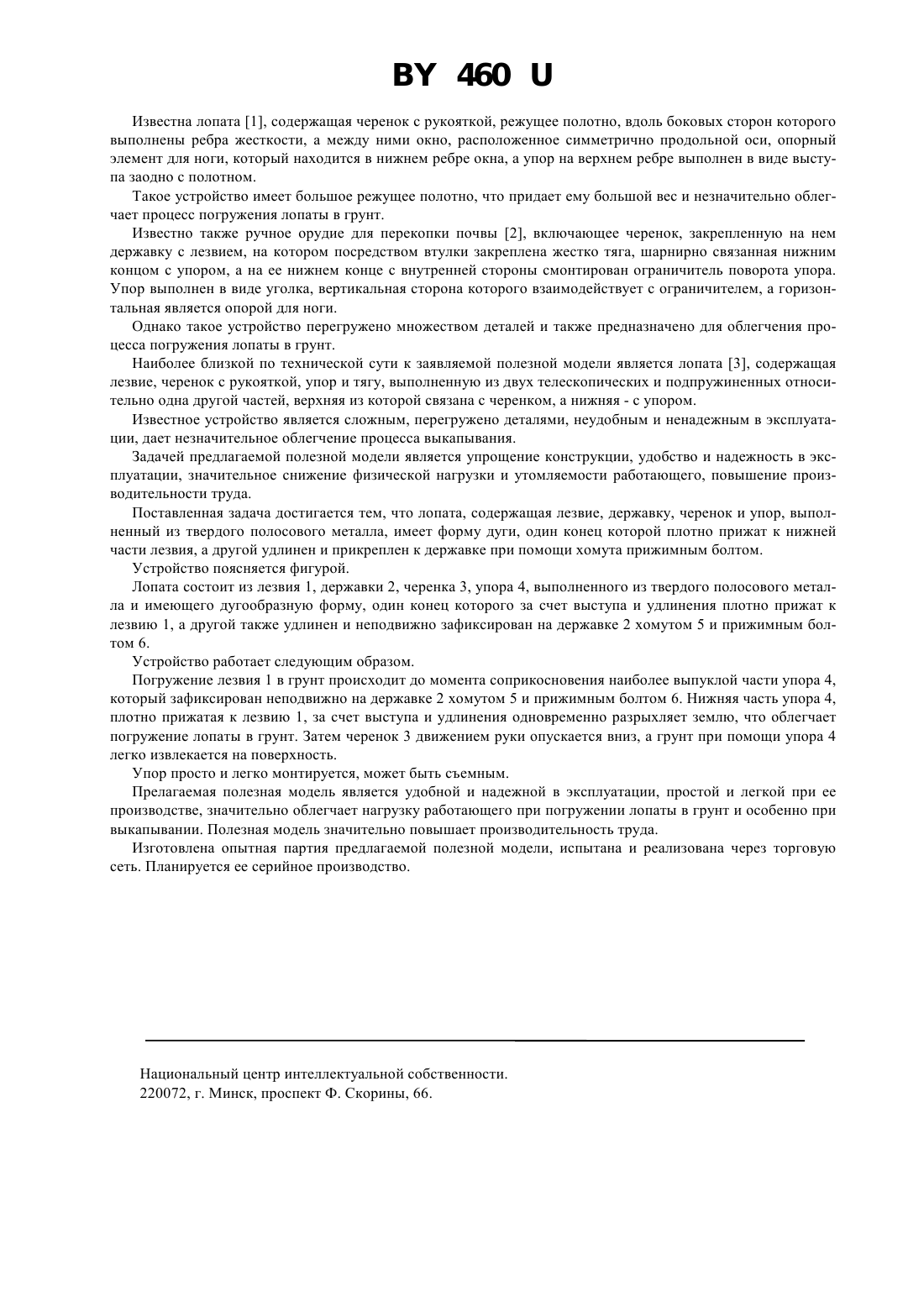

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Лопата, содержащая лезвие, державку, черенок и упор, отличающаяся тем, что упор выполнен из твердого полосового металла и изогнут в виде дуги, один из концов которой плотно прижат к нижней части лезвия, а другой неподвижно зафиксирован на державке при помощи хомута прижимным болтом. Полезная модель относится к устройствам, предназначенным для ручной обработки и перекопки почвы, и может быть использована в лесном и сельском хозяйствах. 1 460 Известна лопата 1, содержащая черенок с рукояткой, режущее полотно, вдоль боковых сторон которого выполнены ребра жесткости, а между ними окно, расположенное симметрично продольной оси, опорный элемент для ноги, который находится в нижнем ребре окна, а упор на верхнем ребре выполнен в виде выступа заодно с полотном. Такое устройство имеет большое режущее полотно, что придает ему большой вес и незначительно облегчает процесс погружения лопаты в грунт. Известно также ручное орудие для перекопки почвы 2, включающее черенок, закрепленную на нем державку с лезвием, на котором посредством втулки закреплена жестко тяга, шарнирно связанная нижним концом с упором, а на ее нижнем конце с внутренней стороны смонтирован ограничитель поворота упора. Упор выполнен в виде уголка, вертикальная сторона которого взаимодействует с ограничителем, а горизонтальная является опорой для ноги. Однако такое устройство перегружено множеством деталей и также предназначено для облегчения процесса погружения лопаты в грунт. Наиболее близкой по технической сути к заявляемой полезной модели является лопата 3, содержащая лезвие, черенок с рукояткой, упор и тягу, выполненную из двух телескопических и подпружиненных относительно одна другой частей, верхняя из которой связана с черенком, а нижняя - с упором. Известное устройство является сложным, перегружено деталями, неудобным и ненадежным в эксплуатации, дает незначительное облегчение процесса выкапывания. Задачей предлагаемой полезной модели является упрощение конструкции, удобство и надежность в эксплуатации, значительное снижение физической нагрузки и утомляемости работающего, повышение производительности труда. Поставленная задача достигается тем, что лопата, содержащая лезвие, державку, черенок и упор, выполненный из твердого полосового металла, имеет форму дуги, один конец которой плотно прижат к нижней части лезвия, а другой удлинен и прикреплен к державке при помощи хомута прижимным болтом. Устройство поясняется фигурой. Лопата состоит из лезвия 1, державки 2, черенка 3, упора 4, выполненного из твердого полосового металла и имеющего дугообразную форму, один конец которого за счет выступа и удлинения плотно прижат к лезвию 1, а другой также удлинен и неподвижно зафиксирован на державке 2 хомутом 5 и прижимным болтом 6. Устройство работает следующим образом. Погружение лезвия 1 в грунт происходит до момента соприкосновения наиболее выпуклой части упора 4,который зафиксирован неподвижно на державке 2 хомутом 5 и прижимным болтом 6. Нижняя часть упора 4,плотно прижатая к лезвию 1, за счет выступа и удлинения одновременно разрыхляет землю, что облегчает погружение лопаты в грунт. Затем черенок 3 движением руки опускается вниз, а грунт при помощи упора 4 легко извлекается на поверхность. Упор просто и легко монтируется, может быть съемным. Прелагаемая полезная модель является удобной и надежной в эксплуатации, простой и легкой при ее производстве, значительно облегчает нагрузку работающего при погружении лопаты в грунт и особенно при выкапывании. Полезная модель значительно повышает производительность труда. Изготовлена опытная партия предлагаемой полезной модели, испытана и реализована через торговую сеть. Планируется ее серийное производство. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
