Молотильно – сепарирующее устройство зерноуборочного комбайна

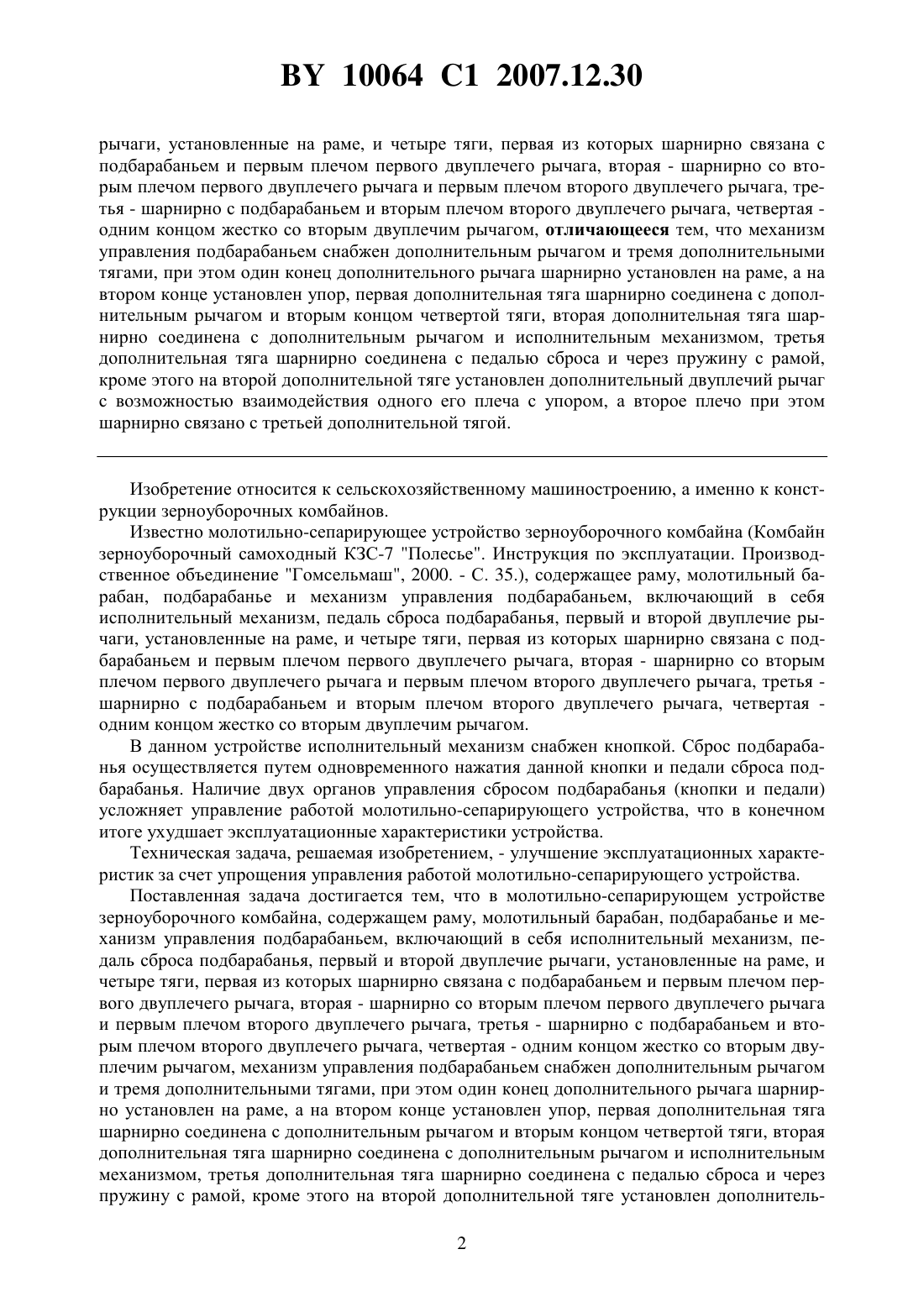

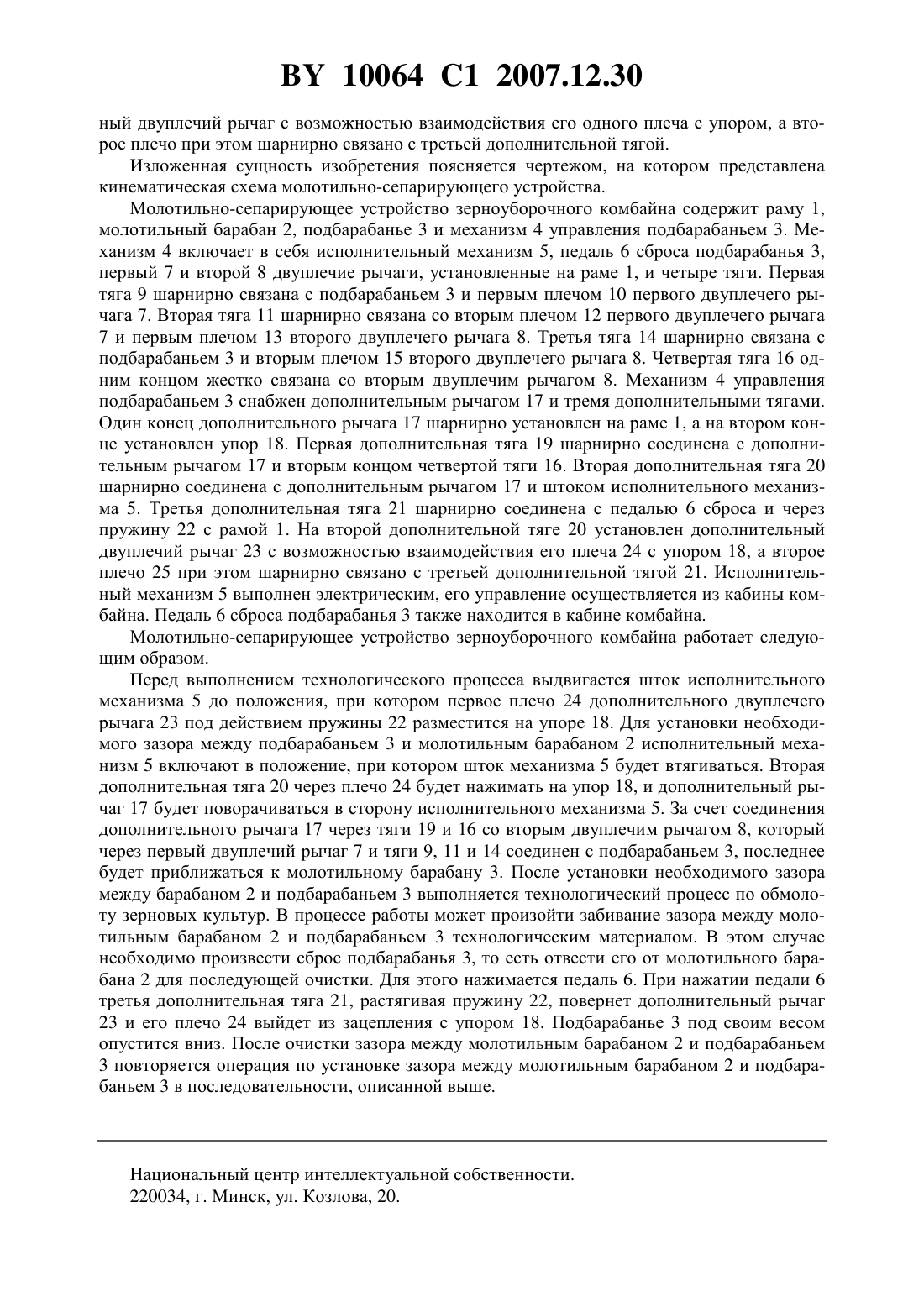

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МОЛОТИЛЬНО - СЕПАРИРУЮЩЕЕ УСТРОЙСТВО ЗЕРНОУБОРОЧНОГО КОМБАЙНА(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Иоффе Марк Павлович Дубина Александр Александрович Осипов Анатолий Дмитриевич Дубровский Виктор Николаевич(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайн зерноуборочный самоходный КЗС-7 Полесье. Инструкция по эксплуатации. Производственное объединение Гомсельмаш, 2000. - С. 35.2069514 1, 1996.2044446 1, 1995.325936, 1972.5743795 , 1998.6530833 2, 2003. 10064 1 2007.12.30 рычаги, установленные на раме, и четыре тяги, первая из которых шарнирно связана с подбарабаньем и первым плечом первого двуплечего рычага, вторая - шарнирно со вторым плечом первого двуплечего рычага и первым плечом второго двуплечего рычага, третья - шарнирно с подбарабаньем и вторым плечом второго двуплечего рычага, четвертая одним концом жестко со вторым двуплечим рычагом, отличающееся тем, что механизм управления подбарабаньем снабжен дополнительным рычагом и тремя дополнительными тягами, при этом один конец дополнительного рычага шарнирно установлен на раме, а на втором конце установлен упор, первая дополнительная тяга шарнирно соединена с дополнительным рычагом и вторым концом четвертой тяги, вторая дополнительная тяга шарнирно соединена с дополнительным рычагом и исполнительным механизмом, третья дополнительная тяга шарнирно соединена с педалью сброса и через пружину с рамой,кроме этого на второй дополнительной тяге установлен дополнительный двуплечий рычаг с возможностью взаимодействия одного его плеча с упором, а второе плечо при этом шарнирно связано с третьей дополнительной тягой. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции зерноуборочных комбайнов. Известно молотильно-сепарирующее устройство зерноуборочного комбайна (Комбайн зерноуборочный самоходный КЗС-7 Полесье. Инструкция по эксплуатации. Производственное объединение Гомсельмаш, 2000. - С. 35.), содержащее раму, молотильный барабан, подбарабанье и механизм управления подбарабаньем, включающий в себя исполнительный механизм, педаль сброса подбарабанья, первый и второй двуплечие рычаги, установленные на раме, и четыре тяги, первая из которых шарнирно связана с подбарабаньем и первым плечом первого двуплечего рычага, вторая - шарнирно со вторым плечом первого двуплечего рычага и первым плечом второго двуплечего рычага, третья шарнирно с подбарабаньем и вторым плечом второго двуплечего рычага, четвертая одним концом жестко со вторым двуплечим рычагом. В данном устройстве исполнительный механизм снабжен кнопкой. Сброс подбарабанья осуществляется путем одновременного нажатия данной кнопки и педали сброса подбарабанья. Наличие двух органов управления сбросом подбарабанья (кнопки и педали) усложняет управление работой молотильно-сепарирующего устройства, что в конечном итоге ухудшает эксплуатационные характеристики устройства. Техническая задача, решаемая изобретением, - улучшение эксплуатационных характеристик за счет упрощения управления работой молотильно-сепарирующего устройства. Поставленная задача достигается тем, что в молотильно-сепарирующем устройстве зерноуборочного комбайна, содержащем раму, молотильный барабан, подбарабанье и механизм управления подбарабаньем, включающий в себя исполнительный механизм, педаль сброса подбарабанья, первый и второй двуплечие рычаги, установленные на раме, и четыре тяги, первая из которых шарнирно связана с подбарабаньем и первым плечом первого двуплечего рычага, вторая - шарнирно со вторым плечом первого двуплечего рычага и первым плечом второго двуплечего рычага, третья - шарнирно с подбарабаньем и вторым плечом второго двуплечего рычага, четвертая - одним концом жестко со вторым двуплечим рычагом, механизм управления подбарабаньем снабжен дополнительным рычагом и тремя дополнительными тягами, при этом один конец дополнительного рычага шарнирно установлен на раме, а на втором конце установлен упор, первая дополнительная тяга шарнирно соединена с дополнительным рычагом и вторым концом четвертой тяги, вторая дополнительная тяга шарнирно соединена с дополнительным рычагом и исполнительным механизмом, третья дополнительная тяга шарнирно соединена с педалью сброса и через пружину с рамой, кроме этого на второй дополнительной тяге установлен дополнитель 2 10064 1 2007.12.30 ный двуплечий рычаг с возможностью взаимодействия его одного плеча с упором, а второе плечо при этом шарнирно связано с третьей дополнительной тягой. Изложенная сущность изобретения поясняется чертежом, на котором представлена кинематическая схема молотильно-сепарирующего устройства. Молотильно-сепарирующее устройство зерноуборочного комбайна содержит раму 1,молотильный барабан 2, подбарабанье 3 и механизм 4 управления подбарабаньем 3. Механизм 4 включает в себя исполнительный механизм 5, педаль 6 сброса подбарабанья 3,первый 7 и второй 8 двуплечие рычаги, установленные на раме 1, и четыре тяги. Первая тяга 9 шарнирно связана с подбарабаньем 3 и первым плечом 10 первого двуплечего рычага 7. Вторая тяга 11 шарнирно связана со вторым плечом 12 первого двуплечего рычага 7 и первым плечом 13 второго двуплечего рычага 8. Третья тяга 14 шарнирно связана с подбарабаньем 3 и вторым плечом 15 второго двуплечего рычага 8. Четвертая тяга 16 одним концом жестко связана со вторым двуплечим рычагом 8. Механизм 4 управления подбарабаньем 3 снабжен дополнительным рычагом 17 и тремя дополнительными тягами. Один конец дополнительного рычага 17 шарнирно установлен на раме 1, а на втором конце установлен упор 18. Первая дополнительная тяга 19 шарнирно соединена с дополнительным рычагом 17 и вторым концом четвертой тяги 16. Вторая дополнительная тяга 20 шарнирно соединена с дополнительным рычагом 17 и штоком исполнительного механизма 5. Третья дополнительная тяга 21 шарнирно соединена с педалью 6 сброса и через пружину 22 с рамой 1. На второй дополнительной тяге 20 установлен дополнительный двуплечий рычаг 23 с возможностью взаимодействия его плеча 24 с упором 18, а второе плечо 25 при этом шарнирно связано с третьей дополнительной тягой 21. Исполнительный механизм 5 выполнен электрическим, его управление осуществляется из кабины комбайна. Педаль 6 сброса подбарабанья 3 также находится в кабине комбайна. Молотильно-сепарирующее устройство зерноуборочного комбайна работает следующим образом. Перед выполнением технологического процесса выдвигается шток исполнительного механизма 5 до положения, при котором первое плечо 24 дополнительного двуплечего рычага 23 под действием пружины 22 разместится на упоре 18. Для установки необходимого зазора между подбарабаньем 3 и молотильным барабаном 2 исполнительный механизм 5 включают в положение, при котором шток механизма 5 будет втягиваться. Вторая дополнительная тяга 20 через плечо 24 будет нажимать на упор 18, и дополнительный рычаг 17 будет поворачиваться в сторону исполнительного механизма 5. За счет соединения дополнительного рычага 17 через тяги 19 и 16 со вторым двуплечим рычагом 8, который через первый двуплечий рычаг 7 и тяги 9, 11 и 14 соединен с подбарабаньем 3, последнее будет приближаться к молотильному барабану 3. После установки необходимого зазора между барабаном 2 и подбарабаньем 3 выполняется технологический процесс по обмолоту зерновых культур. В процессе работы может произойти забивание зазора между молотильным барабаном 2 и подбарабаньем 3 технологическим материалом. В этом случае необходимо произвести сброс подбарабанья 3, то есть отвести его от молотильного барабана 2 для последующей очистки. Для этого нажимается педаль 6. При нажатии педали 6 третья дополнительная тяга 21, растягивая пружину 22, повернет дополнительный рычаг 23 и его плечо 24 выйдет из зацепления с упором 18. Подбарабанье 3 под своим весом опустится вниз. После очистки зазора между молотильным барабаном 2 и подбарабаньем 3 повторяется операция по установке зазора между молотильным барабаном 2 и подбарабаньем 3 в последовательности, описанной выше. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
