Сепаратор сырого льняного вороха

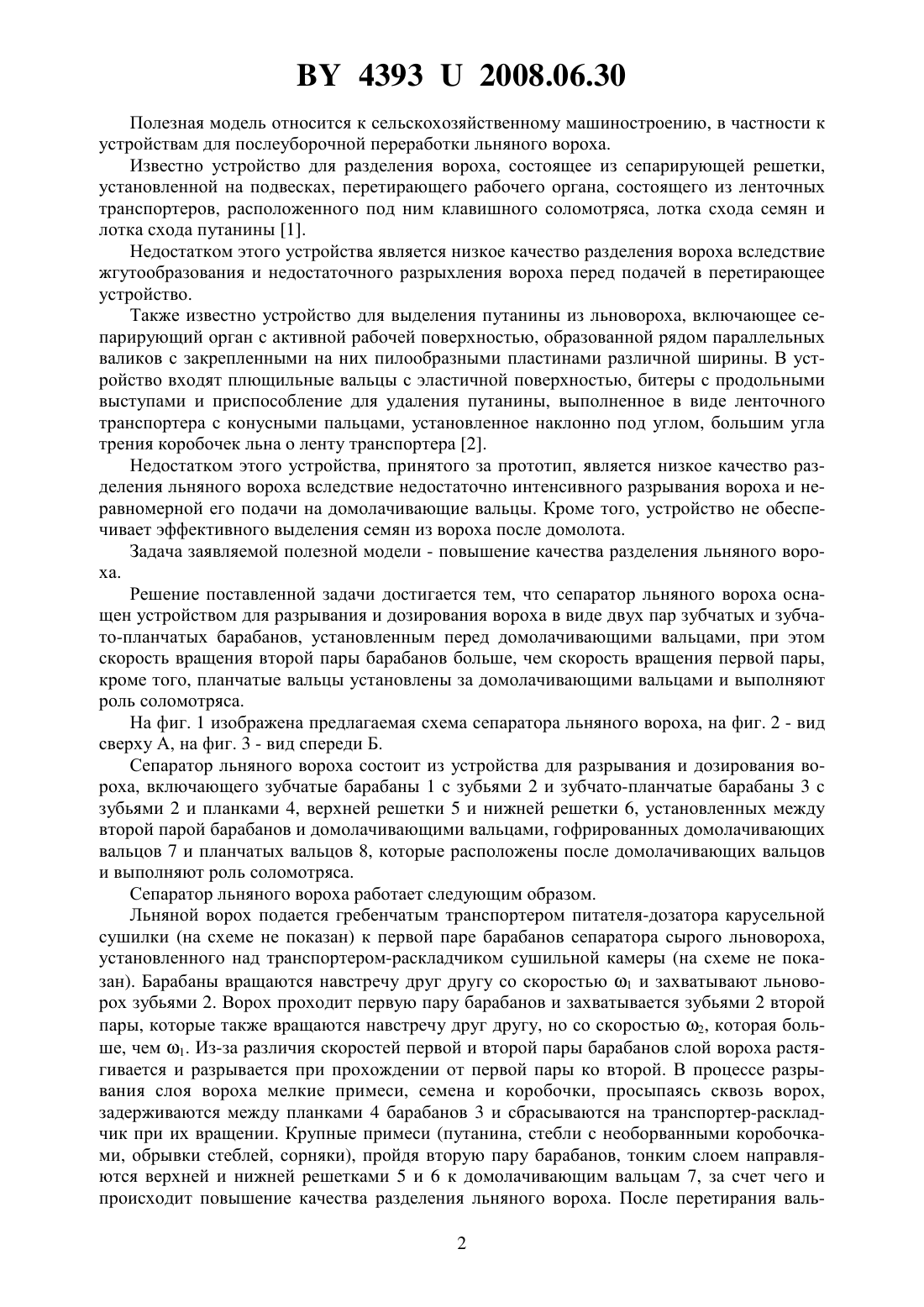

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕПАРАТОР СЫРОГО ЛЬНЯНОГО ВОРОХА(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Кудрявцев Сергей Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Сепаратор льняного вороха, включающий две пары барабанов и домолачивающие вальцы, отличающийся тем, что он оснащен устройством для разрывания и дозирования вороха в виде двух пар зубчатых и зубчато-планчатых барабанов, установленным перед домолачивающими вальцами, при этом скорость вращения второй пары барабанов больше чем скорость вращения первой пары, кроме того, планчатые вальцы установлены за домолачивающими вальцами и выполняют роль соломотряса. 43932008.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройствам для послеуборочной переработки льняного вороха. Известно устройство для разделения вороха, состоящее из сепарирующей решетки,установленной на подвесках, перетирающего рабочего органа, состоящего из ленточных транспортеров, расположенного под ним клавишного соломотряса, лотка схода семян и лотка схода путанины 1. Недостатком этого устройства является низкое качество разделения вороха вследствие жгутообразования и недостаточного разрыхления вороха перед подачей в перетирающее устройство. Также известно устройство для выделения путанины из льновороха, включающее сепарирующий орган с активной рабочей поверхностью, образованной рядом параллельных валиков с закрепленными на них пилообразными пластинами различной ширины. В устройство входят плющильные вальцы с эластичной поверхностью, битеры с продольными выступами и приспособление для удаления путанины, выполненное в виде ленточного транспортера с конусными пальцами, установленное наклонно под углом, большим угла трения коробочек льна о ленту транспортера 2. Недостатком этого устройства, принятого за прототип, является низкое качество разделения льняного вороха вследствие недостаточно интенсивного разрывания вороха и неравномерной его подачи на домолачивающие вальцы. Кроме того, устройство не обеспечивает эффективного выделения семян из вороха после домолота. Задача заявляемой полезной модели - повышение качества разделения льняного вороха. Решение поставленной задачи достигается тем, что сепаратор льняного вороха оснащен устройством для разрывания и дозирования вороха в виде двух пар зубчатых и зубчато-планчатых барабанов, установленным перед домолачивающими вальцами, при этом скорость вращения второй пары барабанов больше, чем скорость вращения первой пары,кроме того, планчатые вальцы установлены за домолачивающими вальцами и выполняют роль соломотряса. На фиг. 1 изображена предлагаемая схема сепаратора льняного вороха, на фиг. 2 - вид сверху А, на фиг. 3 - вид спереди Б. Сепаратор льняного вороха состоит из устройства для разрывания и дозирования вороха, включающего зубчатые барабаны 1 с зубьями 2 и зубчато-планчатые барабаны 3 с зубьями 2 и планками 4, верхней решетки 5 и нижней решетки 6, установленных между второй парой барабанов и домолачивающими вальцами, гофрированных домолачивающих вальцов 7 и планчатых вальцов 8, которые расположены после домолачивающих вальцов и выполняют роль соломотряса. Сепаратор льняного вороха работает следующим образом. Льняной ворох подается гребенчатым транспортером питателя-дозатора карусельной сушилки (на схеме не показан) к первой паре барабанов сепаратора сырого льновороха,установленного над транспортером-раскладчиком сушильной камеры (на схеме не показан). Барабаны вращаются навстречу друг другу со скоростью 1 и захватывают льноворох зубьями 2. Ворох проходит первую пару барабанов и захватывается зубьями 2 второй пары, которые также вращаются навстречу друг другу, но со скоростью 2, которая больше, чем 1. Из-за различия скоростей первой и второй пары барабанов слой вороха растягивается и разрывается при прохождении от первой пары ко второй. В процессе разрывания слоя вороха мелкие примеси, семена и коробочки, просыпаясь сквозь ворох,задерживаются между планками 4 барабанов 3 и сбрасываются на транспортер-раскладчик при их вращении. Крупные примеси (путанина, стебли с необорванными коробочками, обрывки стеблей, сорняки), пройдя вторую пару барабанов, тонким слоем направляются верхней и нижней решетками 5 и 6 к домолачивающим вальцам 7, за счет чего и происходит повышение качества разделения льняного вороха. После перетирания валь 2 43932008.06.30 цами 7 ворох попадает на ряд планчатых вальцов 8, при встряхивании на которых, как на соломотрясе, выделяется мелкая фракция (семена, полова, мусор). Мелкая фракция сбрасывается планками барабанов 8 на транспортер-раскладчик, а крупная фракция (путанина,стебли, сорняки) выбрасывается за пределы сепаратора, что также способствует повышению качества разделения льняного вороха. Преимущество предлагаемой полезной модели состоит в повышении качества разделения льняного вороха перед сушкой за счет разрывания слоя вороха, что способствует лучшему выделению семян, и в домолоте только предварительно отделенных крупных примесей, чтобы излишне не измельчать весь ворох. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
