Решетный стан

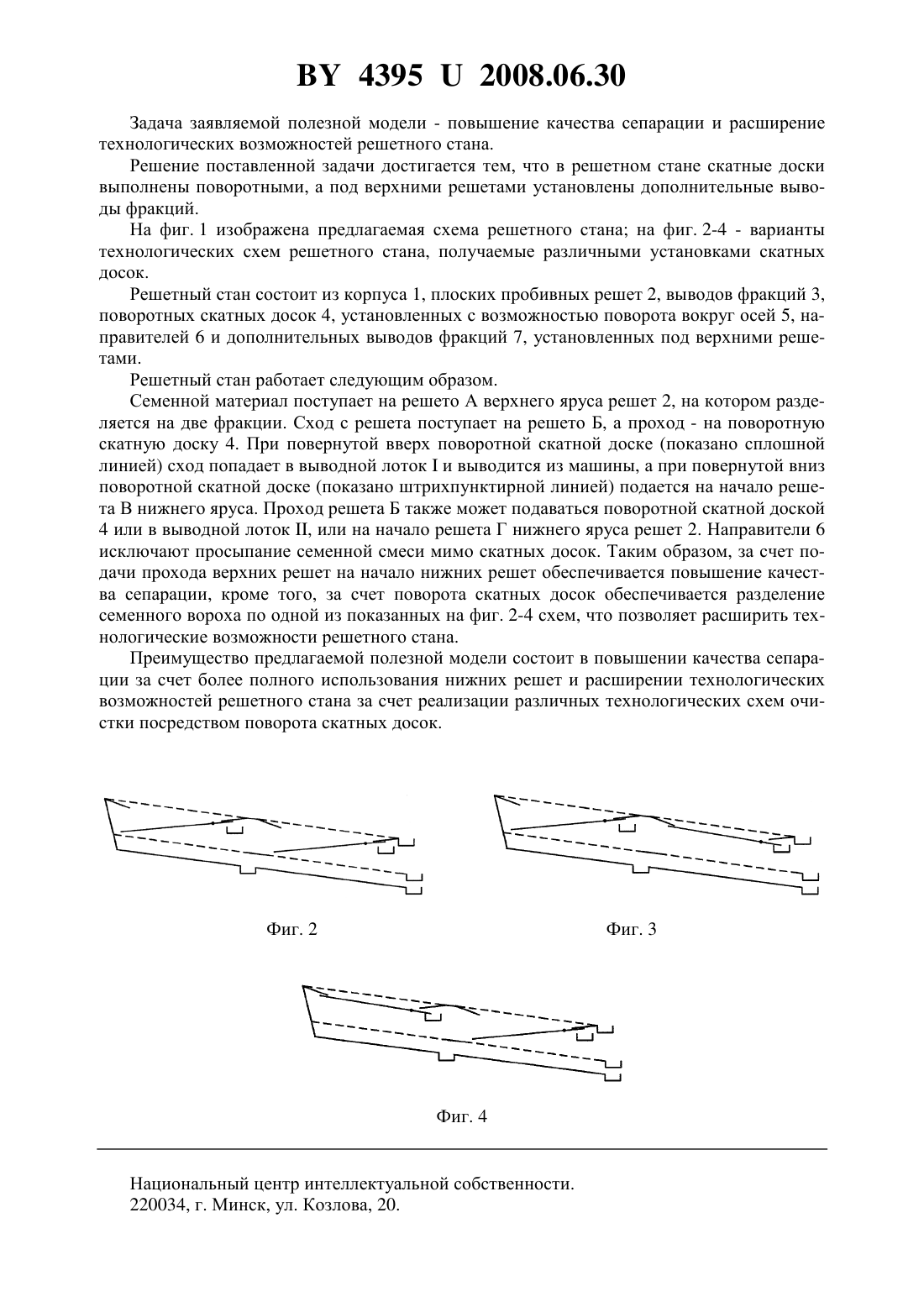

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Решетный стан, включающий корпус, решета и скатные доски, отличающийся тем,что скатные доски выполнены поворотными, а под верхними решетами установлены дополнительные выводы фракций. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,установленные внутри него сменные плоские решета и несменные скатные доски 1. Недостатком этих решетных станов является низкое качество сепарации, обусловленное тем, что семена, просеявшиеся в конце верхнего решета, не успевают просеяться через нижнее решето. Второй недостаток - низкие технологические возможности решетного стана, так как различные технологические схемы очистки и сортировки семян осуществляются только за счет замены решет. 43952008.06.30 Задача заявляемой полезной модели - повышение качества сепарации и расширение технологических возможностей решетного стана. Решение поставленной задачи достигается тем, что в решетном стане скатные доски выполнены поворотными, а под верхними решетами установлены дополнительные выводы фракций. На фиг. 1 изображена предлагаемая схема решетного стана на фиг. 2-4 - варианты технологических схем решетного стана, получаемые различными установками скатных досок. Решетный стан состоит из корпуса 1, плоских пробивных решет 2, выводов фракций 3,поворотных скатных досок 4, установленных с возможностью поворота вокруг осей 5, направителей 6 и дополнительных выводов фракций 7, установленных под верхними решетами. Решетный стан работает следующим образом. Семенной материал поступает на решето А верхнего яруса решет 2, на котором разделяется на две фракции. Сход с решета поступает на решето Б, а проход - на поворотную скатную доску 4. При повернутой вверх поворотной скатной доске (показано сплошной линией) сход попадает в выводной лотоки выводится из машины, а при повернутой вниз поворотной скатной доске (показано штрихпунктирной линией) подается на начало решета В нижнего яруса. Проход решета Б также может подаваться поворотной скатной доской 4 или в выводной лоток , или на начало решета Г нижнего яруса решет 2. Направители 6 исключают просыпание семенной смеси мимо скатных досок. Таким образом, за счет подачи прохода верхних решет на начало нижних решет обеспечивается повышение качества сепарации, кроме того, за счет поворота скатных досок обеспечивается разделение семенного вороха по одной из показанных на фиг. 2-4 схем, что позволяет расширить технологические возможности решетного стана. Преимущество предлагаемой полезной модели состоит в повышении качества сепарации за счет более полного использования нижних решет и расширении технологических возможностей решетного стана за счет реализации различных технологических схем очистки посредством поворота скатных досок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
