Устройство для заравнивания колеи

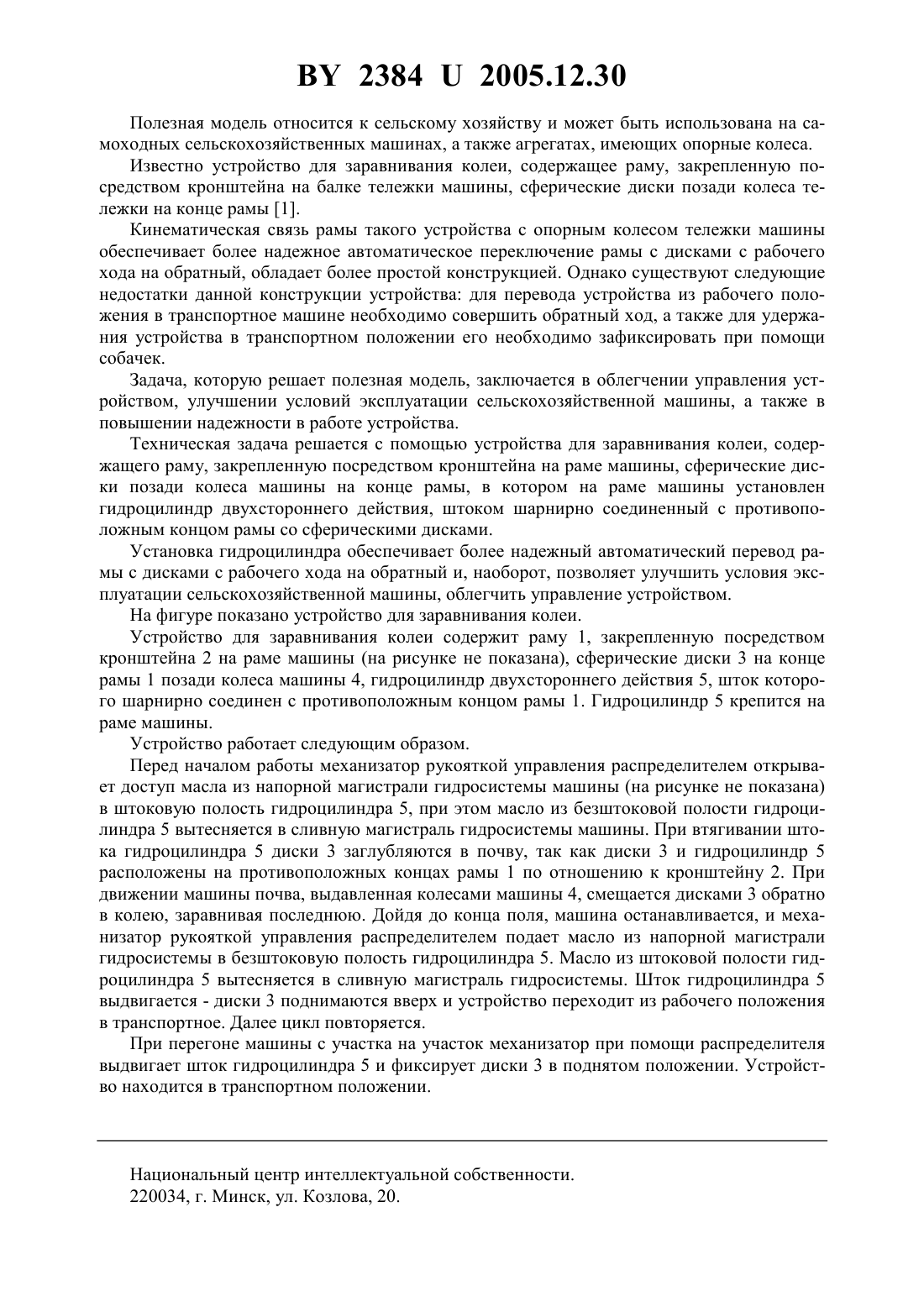

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАРАВНИВАНИЯ КОЛЕИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович Гирейко Николай Анатольевич Зенькович Адам Адамович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для заравнивания колеи, содержащее раму, закрепленную посредством кронштейна на раме машины, сферические диски позади колеса машины на конце рамы,отличающееся тем, что на раме машины установлен гидроцилиндр двухстороннего действия, штоком шарнирно соединенный с противоположным концом рамы со сферическими дисками. 23842005.12.30 Полезная модель относится к сельскому хозяйству и может быть использована на самоходных сельскохозяйственных машинах, а также агрегатах, имеющих опорные колеса. Известно устройство для заравнивания колеи, содержащее раму, закрепленную посредством кронштейна на балке тележки машины, сферические диски позади колеса тележки на конце рамы 1. Кинематическая связь рамы такого устройства с опорным колесом тележки машины обеспечивает более надежное автоматическое переключение рамы с дисками с рабочего хода на обратный, обладает более простой конструкцией. Однако существуют следующие недостатки данной конструкции устройства для перевода устройства из рабочего положения в транспортное машине необходимо совершить обратный ход, а также для удержания устройства в транспортном положении его необходимо зафиксировать при помощи собачек. Задача, которую решает полезная модель, заключается в облегчении управления устройством, улучшении условий эксплуатации сельскохозяйственной машины, а также в повышении надежности в работе устройства. Техническая задача решается с помощью устройства для заравнивания колеи, содержащего раму, закрепленную посредством кронштейна на раме машины, сферические диски позади колеса машины на конце рамы, в котором на раме машины установлен гидроцилиндр двухстороннего действия, штоком шарнирно соединенный с противоположным концом рамы со сферическими дисками. Установка гидроцилиндра обеспечивает более надежный автоматический перевод рамы с дисками с рабочего хода на обратный и, наоборот, позволяет улучшить условия эксплуатации сельскохозяйственной машины, облегчить управление устройством. На фигуре показано устройство для заравнивания колеи. Устройство для заравнивания колеи содержит раму 1, закрепленную посредством кронштейна 2 на раме машины (на рисунке не показана), сферические диски 3 на конце рамы 1 позади колеса машины 4, гидроцилиндр двухстороннего действия 5, шток которого шарнирно соединен с противоположным концом рамы 1. Гидроцилиндр 5 крепится на раме машины. Устройство работает следующим образом. Перед началом работы механизатор рукояткой управления распределителем открывает доступ масла из напорной магистрали гидросистемы машины (на рисунке не показана) в штоковую полость гидроцилиндра 5, при этом масло из безштоковой полости гидроцилиндра 5 вытесняется в сливную магистраль гидросистемы машины. При втягивании штока гидроцилиндра 5 диски 3 заглубляются в почву, так как диски 3 и гидроцилиндр 5 расположены на противоположных концах рамы 1 по отношению к кронштейну 2. При движении машины почва, выдавленная колесами машины 4, смещается дисками 3 обратно в колею, заравнивая последнюю. Дойдя до конца поля, машина останавливается, и механизатор рукояткой управления распределителем подает масло из напорной магистрали гидросистемы в безштоковую полость гидроцилиндра 5. Масло из штоковой полости гидроцилиндра 5 вытесняется в сливную магистраль гидросистемы. Шток гидроцилиндра 5 выдвигается - диски 3 поднимаются вверх и устройство переходит из рабочего положения в транспортное. Далее цикл повторяется. При перегоне машины с участка на участок механизатор при помощи распределителя выдвигает шток гидроцилиндра 5 и фиксирует диски 3 в поднятом положении. Устройство находится в транспортном положении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
