Решетный стан

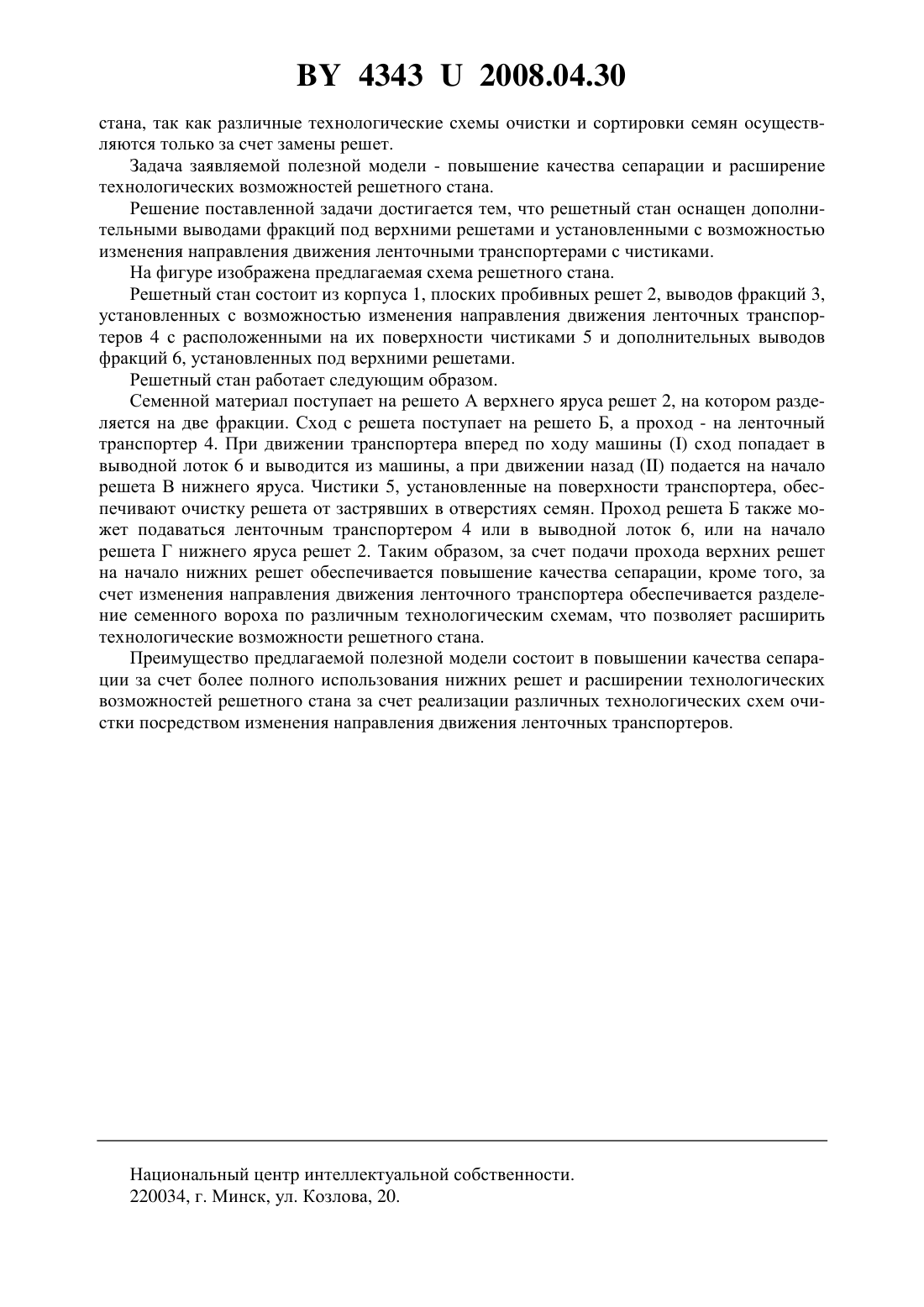

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Решетный стан, включающий корпус и решета, отличающийся тем, что решетный стан оснащен дополнительными выводами фракций под верхними решетами и установленными с возможностью изменения направления движения ленточными транспортерами с чистиками. Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,установленные внутри него сменные плоские решета, щеточные очистители решет и несменные скатные доски 1. Недостатком этих решетных станов является низкое качество сепарации, обусловленное тем, что семена, просеявшиеся в конце верхнего решета, не успевают просеяться через нижнее решето. Второй недостаток - низкие технологические возможности решетного 43432008.04.30 стана, так как различные технологические схемы очистки и сортировки семян осуществляются только за счет замены решет. Задача заявляемой полезной модели - повышение качества сепарации и расширение технологических возможностей решетного стана. Решение поставленной задачи достигается тем, что решетный стан оснащен дополнительными выводами фракций под верхними решетами и установленными с возможностью изменения направления движения ленточными транспортерами с чистиками. На фигуре изображена предлагаемая схема решетного стана. Решетный стан состоит из корпуса 1, плоских пробивных решет 2, выводов фракций 3,установленных с возможностью изменения направления движения ленточных транспортеров 4 с расположенными на их поверхности чистиками 5 и дополнительных выводов фракций 6, установленных под верхними решетами. Решетный стан работает следующим образом. Семенной материал поступает на решето А верхнего яруса решет 2, на котором разделяется на две фракции. Сход с решета поступает на решето Б, а проход - на ленточный транспортер 4. При движении транспортера вперед по ходу машинысход попадает в выводной лоток 6 и выводится из машины, а при движении назадподается на начало решета В нижнего яруса. Чистики 5, установленные на поверхности транспортера, обеспечивают очистку решета от застрявших в отверстиях семян. Проход решета Б также может подаваться ленточным транспортером 4 или в выводной лоток 6, или на начало решета Г нижнего яруса решет 2. Таким образом, за счет подачи прохода верхних решет на начало нижних решет обеспечивается повышение качества сепарации, кроме того, за счет изменения направления движения ленточного транспортера обеспечивается разделение семенного вороха по различным технологическим схемам, что позволяет расширить технологические возможности решетного стана. Преимущество предлагаемой полезной модели состоит в повышении качества сепарации за счет более полного использования нижних решет и расширении технологических возможностей решетного стана за счет реализации различных технологических схем очистки посредством изменения направления движения ленточных транспортеров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
