Решетный стан с отражателями

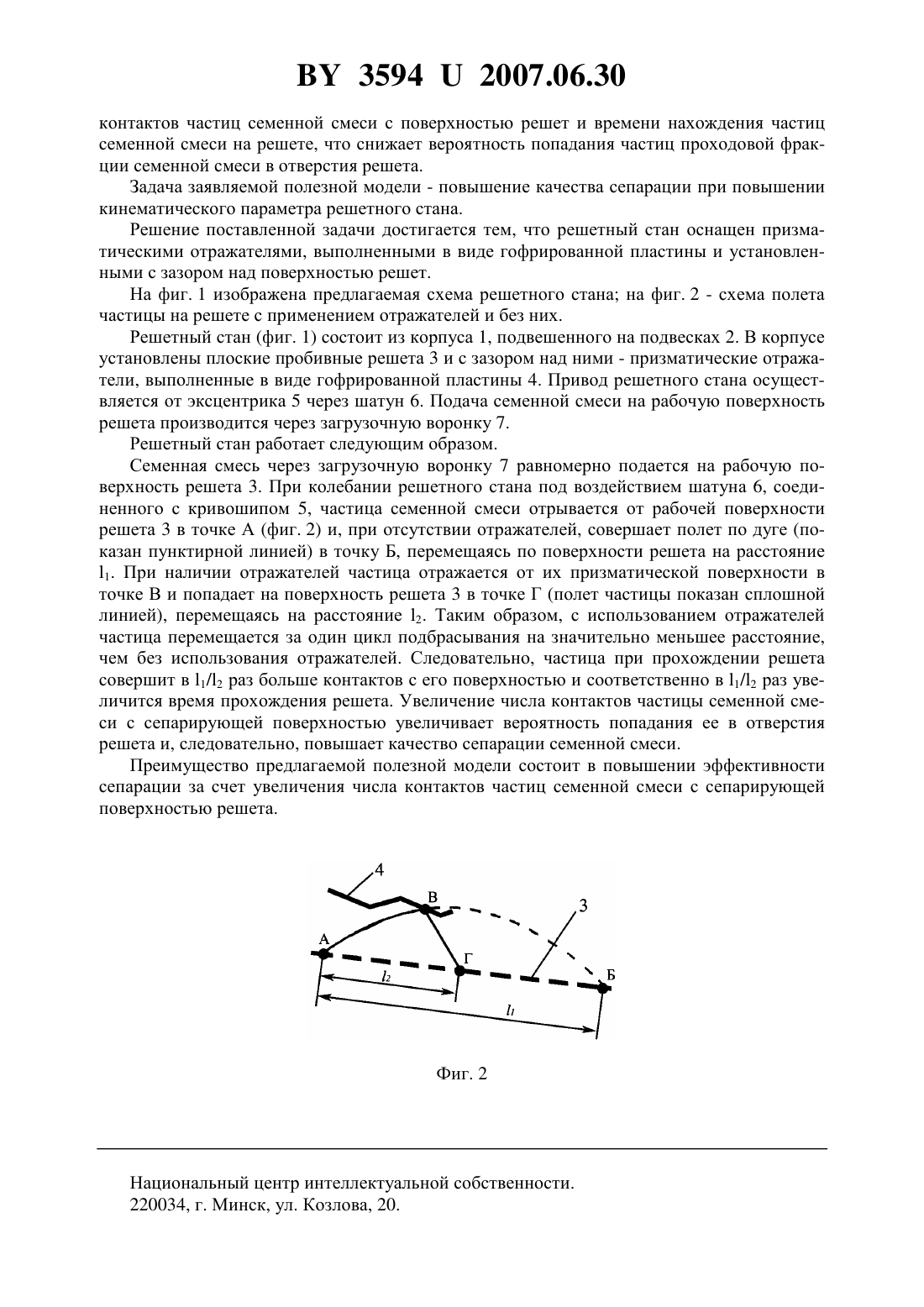

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич Кудрявцев Сергей Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Решетный стан, включающий корпус и решета, отличающийся тем, что решетный стан оснащен призматическими отражателями, выполненными в виде гофрированной пластины и установленными с зазором над поверхностью решет. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках, приводимый от кривошипа через шатун с возможностью совершения возвратно-поступательных движений, и установленные внутри него плоские решета 1. Недостатком этих решетных станов является недостаточное качество сепарации при повышении кинематического параметра решетного стана вследствие уменьшения числа 35942007.06.30 контактов частиц семенной смеси с поверхностью решет и времени нахождения частиц семенной смеси на решете, что снижает вероятность попадания частиц проходовой фракции семенной смеси в отверстия решета. Задача заявляемой полезной модели - повышение качества сепарации при повышении кинематического параметра решетного стана. Решение поставленной задачи достигается тем, что решетный стан оснащен призматическими отражателями, выполненными в виде гофрированной пластины и установленными с зазором над поверхностью решет. На фиг. 1 изображена предлагаемая схема решетного стана на фиг. 2 - схема полета частицы на решете с применением отражателей и без них. Решетный стан (фиг. 1) состоит из корпуса 1, подвешенного на подвесках 2. В корпусе установлены плоские пробивные решета 3 и с зазором над ними - призматические отражатели, выполненные в виде гофрированной пластины 4. Привод решетного стана осуществляется от эксцентрика 5 через шатун 6. Подача семенной смеси на рабочую поверхность решета производится через загрузочную воронку 7. Решетный стан работает следующим образом. Семенная смесь через загрузочную воронку 7 равномерно подается на рабочую поверхность решета 3. При колебании решетного стана под воздействием шатуна 6, соединенного с кривошипом 5, частица семенной смеси отрывается от рабочей поверхности решета 3 в точке А (фиг. 2) и, при отсутствии отражателей, совершает полет по дуге (показан пунктирной линией) в точку Б, перемещаясь по поверхности решета на расстояние 1. При наличии отражателей частица отражается от их призматической поверхности в точке В и попадает на поверхность решета 3 в точке Г (полет частицы показан сплошной линией), перемещаясь на расстояние 2. Таким образом, с использованием отражателей частица перемещается за один цикл подбрасывания на значительно меньшее расстояние,чем без использования отражателей. Следовательно, частица при прохождении решета совершит в 1/2 раз больше контактов с его поверхностью и соответственно в 1/2 раз увеличится время прохождения решета. Увеличение числа контактов частицы семенной смеси с сепарирующей поверхностью увеличивает вероятность попадания ее в отверстия решета и, следовательно, повышает качество сепарации семенной смеси. Преимущество предлагаемой полезной модели состоит в повышении эффективности сепарации за счет увеличения числа контактов частиц семенной смеси с сепарирующей поверхностью решета. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
