Решетный стан

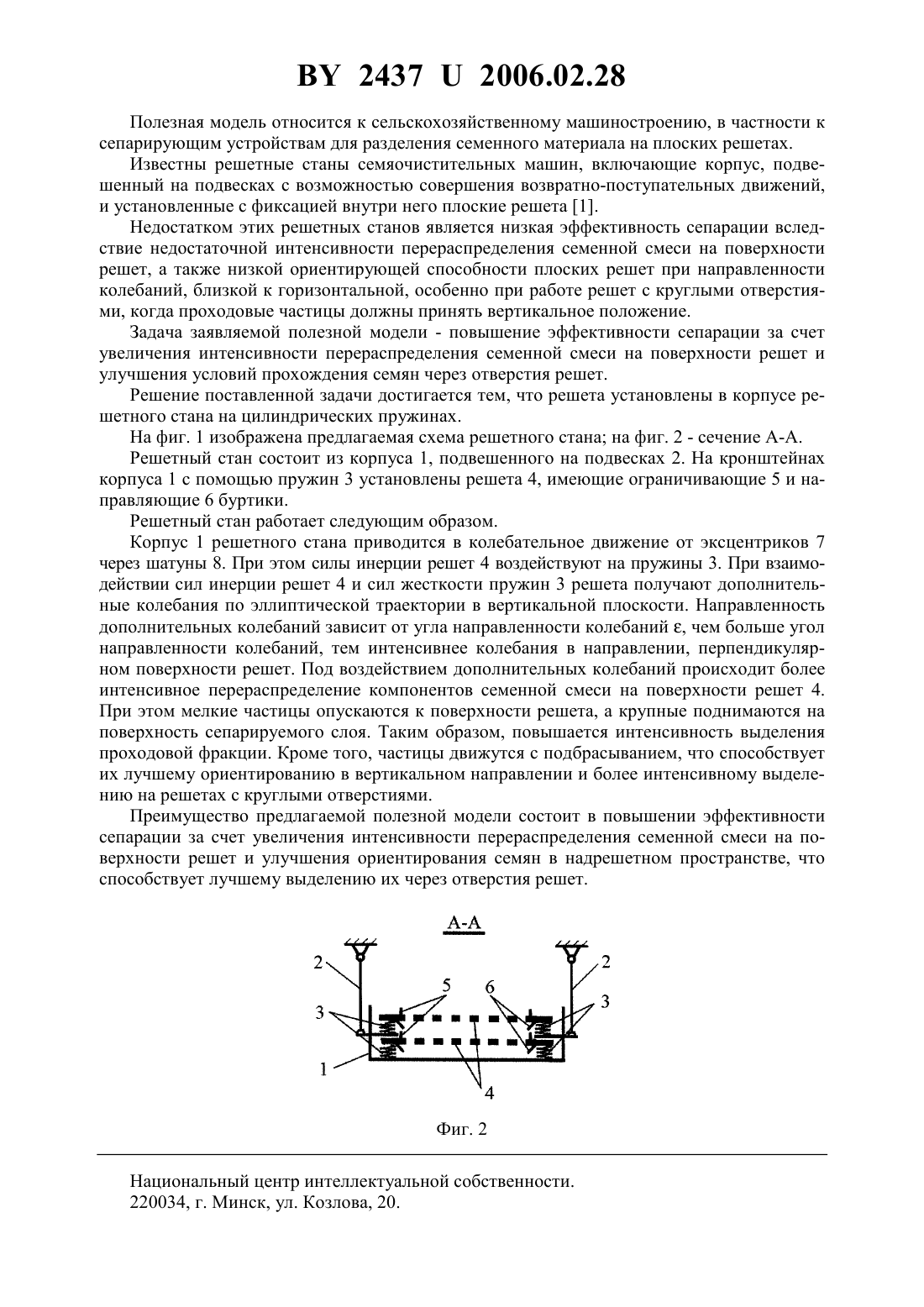

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(72) Авторы Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Коцуба Виктор Иосифович Алексеенко Александр Сергеевич(73) Патентообладатели Шаршунов Вячеслав Алексеевич Кругленя Виктор Евгеньевич Кудрявцев Александр Николаевич Алексеенко Александр Сергеевич Коцуба Виктор Иосифович(57) Решетный стан, включающий корпус и решета, отличающийся тем, что решета установлены в корпусе решетного стана на цилиндрических пружинах. 24372006.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к сепарирующим устройствам для разделения семенного материала на плоских решетах. Известны решетные станы семяочистительных машин, включающие корпус, подвешенный на подвесках с возможностью совершения возвратно-поступательных движений,и установленные с фиксацией внутри него плоские решета 1. Недостатком этих решетных станов является низкая эффективность сепарации вследствие недостаточной интенсивности перераспределения семенной смеси на поверхности решет, а также низкой ориентирующей способности плоских решет при направленности колебаний, близкой к горизонтальной, особенно при работе решет с круглыми отверстиями, когда проходовые частицы должны принять вертикальное положение. Задача заявляемой полезной модели - повышение эффективности сепарации за счет увеличения интенсивности перераспределения семенной смеси на поверхности решет и улучшения условий прохождения семян через отверстия решет. Решение поставленной задачи достигается тем, что решета установлены в корпусе решетного стана на цилиндрических пружинах. На фиг. 1 изображена предлагаемая схема решетного стана на фиг. 2 - сечение А-А. Решетный стан состоит из корпуса 1, подвешенного на подвесках 2. На кронштейнах корпуса 1 с помощью пружин 3 установлены решета 4, имеющие ограничивающие 5 и направляющие 6 буртики. Решетный стан работает следующим образом. Корпус 1 решетного стана приводится в колебательное движение от эксцентриков 7 через шатуны 8. При этом силы инерции решет 4 воздействуют на пружины 3. При взаимодействии сил инерции решет 4 и сил жесткости пружин 3 решета получают дополнительные колебания по эллиптической траектории в вертикальной плоскости. Направленность дополнительных колебаний зависит от угла направленности колебаний , чем больше угол направленности колебаний, тем интенсивнее колебания в направлении, перпендикулярном поверхности решет. Под воздействием дополнительных колебаний происходит более интенсивное перераспределение компонентов семенной смеси на поверхности решет 4. При этом мелкие частицы опускаются к поверхности решета, а крупные поднимаются на поверхность сепарируемого слоя. Таким образом, повышается интенсивность выделения проходовой фракции. Кроме того, частицы движутся с подбрасыванием, что способствует их лучшему ориентированию в вертикальном направлении и более интенсивному выделению на решетах с круглыми отверстиями. Преимущество предлагаемой полезной модели состоит в повышении эффективности сепарации за счет увеличения интенсивности перераспределения семенной смеси на поверхности решет и улучшения ориентирования семян в надрешетном пространстве, что способствует лучшему выделению их через отверстия решет. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
