Переключатель потока

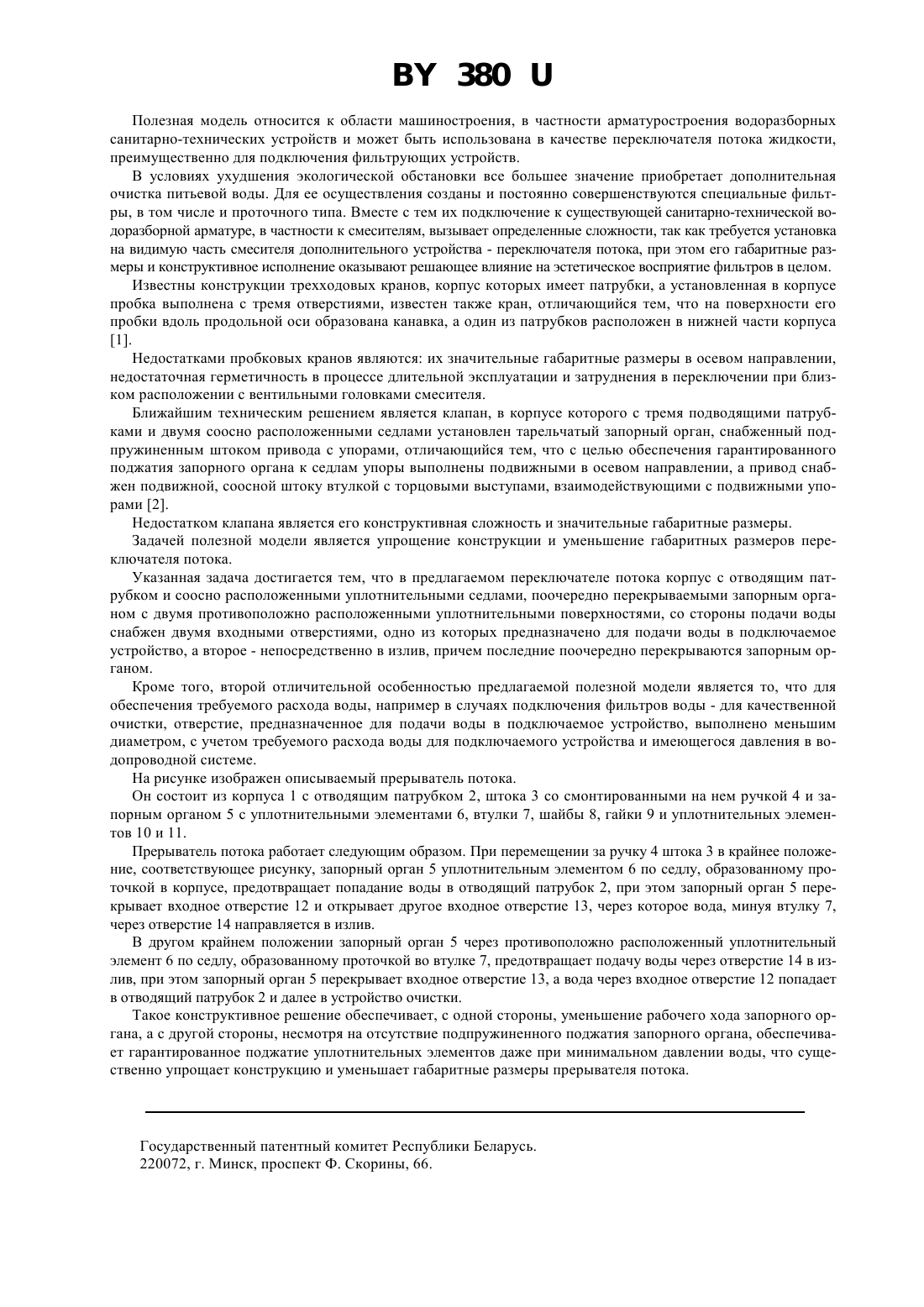

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Ковриго Леонид сандрович(57) 1. Переключатель потока, преимущественно для подключения фильтрующих устройств, включающий в себя корпус с отводящим патрубком и соосно расположенными уплотнительными седлами, поочередно перекрываемыми запорным органом с двумя противоположно расположенными уплотнительными поверхностями, отличающийся тем, что корпус со стороны подачи воды снабжен двумя входными отверстиями, одно из которых предназначено для подачи воды в подключаемое устройство, а второе - непосредственно в излив, причем последние поочередно перекрываются запорным органом. 2. Переключатель потока по п. 1, отличающийся тем, что отверстие, предназначенное для подачи воды в подключаемое устройство, выполнено меньшим диаметром с учетом требуемого расхода воды для подключаемого устройства и имеющегося давления в водопроводной системе. 380 Полезная модель относится к области машиностроения, в частности арматуростроения водоразборных санитарно-технических устройств и может быть использована в качестве переключателя потока жидкости,преимущественно для подключения фильтрующих устройств. В условиях ухудшения экологической обстановки все большее значение приобретает дополнительная очистка питьевой воды. Для ее осуществления созданы и постоянно совершенствуются специальные фильтры, в том числе и проточного типа. Вместе с тем их подключение к существующей санитарно-технической водоразборной арматуре, в частности к смесителям, вызывает определенные сложности, так как требуется установка на видимую часть смесителя дополнительного устройства - переключателя потока, при этом его габаритные размеры и конструктивное исполнение оказывают решающее влияние на эстетическое восприятие фильтров в целом. Известны конструкции трехходовых кранов, корпус которых имеет патрубки, а установленная в корпусе пробка выполнена с тремя отверстиями, известен также кран, отличающийся тем, что на поверхности его пробки вдоль продольной оси образована канавка, а один из патрубков расположен в нижней части корпуса 1. Недостатками пробковых кранов являются их значительные габаритные размеры в осевом направлении,недостаточная герметичность в процессе длительной эксплуатации и затруднения в переключении при близком расположении с вентильными головками смесителя. Ближайшим техническим решением является клапан, в корпусе которого с тремя подводящими патрубками и двумя соосно расположенными седлами установлен тарельчатый запорный орган, снабженный подпружиненным штоком привода с упорами, отличающийся тем, что с целью обеспечения гарантированного поджатия запорного органа к седлам упоры выполнены подвижными в осевом направлении, а привод снабжен подвижной, соосной штоку втулкой с торцовыми выступами, взаимодействующими с подвижными упорами 2. Недостатком клапана является его конструктивная сложность и значительные габаритные размеры. Задачей полезной модели является упрощение конструкции и уменьшение габаритных размеров переключателя потока. Указанная задача достигается тем, что в предлагаемом переключателе потока корпус с отводящим патрубком и соосно расположенными уплотнительными седлами, поочередно перекрываемыми запорным органом с двумя противоположно расположенными уплотнительными поверхностями, со стороны подачи воды снабжен двумя входными отверстиями, одно из которых предназначено для подачи воды в подключаемое устройство, а второе - непосредственно в излив, причем последние поочередно перекрываются запорным органом. Кроме того, второй отличительной особенностью предлагаемой полезной модели является то, что для обеспечения требуемого расхода воды, например в случаях подключения фильтров воды - для качественной очистки, отверстие, предназначенное для подачи воды в подключаемое устройство, выполнено меньшим диаметром, с учетом требуемого расхода воды для подключаемого устройства и имеющегося давления в водопроводной системе. На рисунке изображен описываемый прерыватель потока. Он состоит из корпуса 1 с отводящим патрубком 2, штока 3 со смонтированными на нем ручкой 4 и запорным органом 5 с уплотнительными элементами 6, втулки 7, шайбы 8, гайки 9 и уплотнительных элементов 10 и 11. Прерыватель потока работает следующим образом. При перемещении за ручку 4 штока 3 в крайнее положение, соответствующее рисунку, запорный орган 5 уплотнительным элементом 6 по седлу, образованному проточкой в корпусе, предотвращает попадание воды в отводящий патрубок 2, при этом запорный орган 5 перекрывает входное отверстие 12 и открывает другое входное отверстие 13, через которое вода, минуя втулку 7,через отверстие 14 направляется в излив. В другом крайнем положении запорный орган 5 через противоположно расположенный уплотнительный элемент 6 по седлу, образованному проточкой во втулке 7, предотвращает подачу воды через отверстие 14 в излив, при этом запорный орган 5 перекрывает входное отверстие 13, а вода через входное отверстие 12 попадает в отводящий патрубок 2 и далее в устройство очистки. Такое конструктивное решение обеспечивает, с одной стороны, уменьшение рабочего хода запорного органа, а с другой стороны, несмотря на отсутствие подпружиненного поджатия запорного органа, обеспечивает гарантированное поджатие уплотнительных элементов даже при минимальном давлении воды, что существенно упрощает конструкцию и уменьшает габаритные размеры прерывателя потока. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
