Походная печь Королева

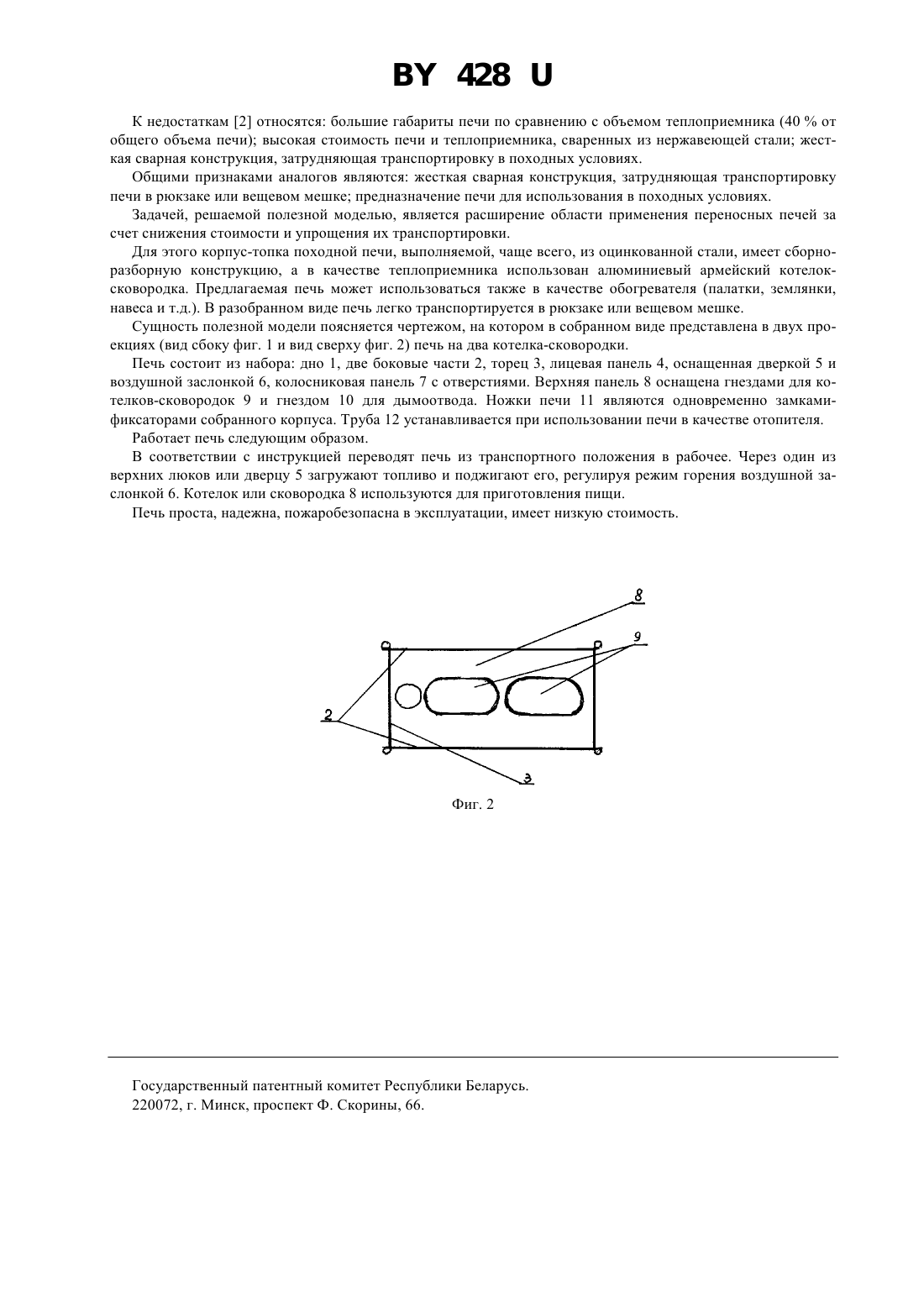

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Королев Геннадий Витальевич(57) 1. Походная печь, включающая корпус-топку и теплоприемник, отличающаяся тем, что корпус-топка печи выполнен сборно-разборным, чаще всего из оцинкованной стали. 2. Печь по п. 1, отличающаяся тем, что в качестве теплоприемника печи использован типовой армейский котелок-сковородка, выполненный из алюминиевого сплава. Полезная модель относится к переносным отопительно-варочным устройствам, предназначенным для использования в походных условиях. Известно переносное устройство 1, состоящее из корпуса-топки, оснащенного отверстиями для выхода дымовых газов и гнездом для установки теплоприемника. К недостаткам 1 относятся избыточные габариты печи (88 по сравнению с объемами теплоприемника) отсутствие системы регулирования режимов горения топлива жестко-сварная конструкция. Из известных наиболее близкой является походная печь 2 с корпусом и теплоприемником, выполненными из нержавеющей стали, оснащенная системой регулирования горения топлива и изменяемым объемом топочного пространства. 428 К недостаткам 2 относятся большие габариты печи по сравнению с объемом теплоприемника (40 от общего объема печи) высокая стоимость печи и теплоприемника, сваренных из нержавеющей стали жесткая сварная конструкция, затрудняющая транспортировку в походных условиях. Общими признаками аналогов являются жесткая сварная конструкция, затрудняющая транспортировку печи в рюкзаке или вещевом мешке предназначение печи для использования в походных условиях. Задачей, решаемой полезной моделью, является расширение области применения переносных печей за счет снижения стоимости и упрощения их транспортировки. Для этого корпус-топка походной печи, выполняемой, чаще всего, из оцинкованной стали, имеет сборноразборную конструкцию, а в качестве теплоприемника использован алюминиевый армейский котелоксковородка. Предлагаемая печь может использоваться также в качестве обогревателя (палатки, землянки,навеса и т.д.). В разобранном виде печь легко транспортируется в рюкзаке или вещевом мешке. Сущность полезной модели поясняется чертежом, на котором в собранном виде представлена в двух проекциях (вид сбоку фиг. 1 и вид сверху фиг. 2) печь на два котелка-сковородки. Печь состоит из набора дно 1, две боковые части 2, торец 3, лицевая панель 4, оснащенная дверкой 5 и воздушной заслонкой 6, колосниковая панель 7 с отверстиями. Верхняя панель 8 оснащена гнездами для котелков-сковородок 9 и гнездом 10 для дымоотвода. Ножки печи 11 являются одновременно замкамификсаторами собранного корпуса. Труба 12 устанавливается при использовании печи в качестве отопителя. Работает печь следующим образом. В соответствии с инструкцией переводят печь из транспортного положения в рабочее. Через один из верхних люков или дверцу 5 загружают топливо и поджигают его, регулируя режим горения воздушной заслонкой 6. Котелок или сковородка 8 используются для приготовления пищи. Печь проста, надежна, пожаробезопасна в эксплуатации, имеет низкую стоимость. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
