Мебельный механизм для соединения

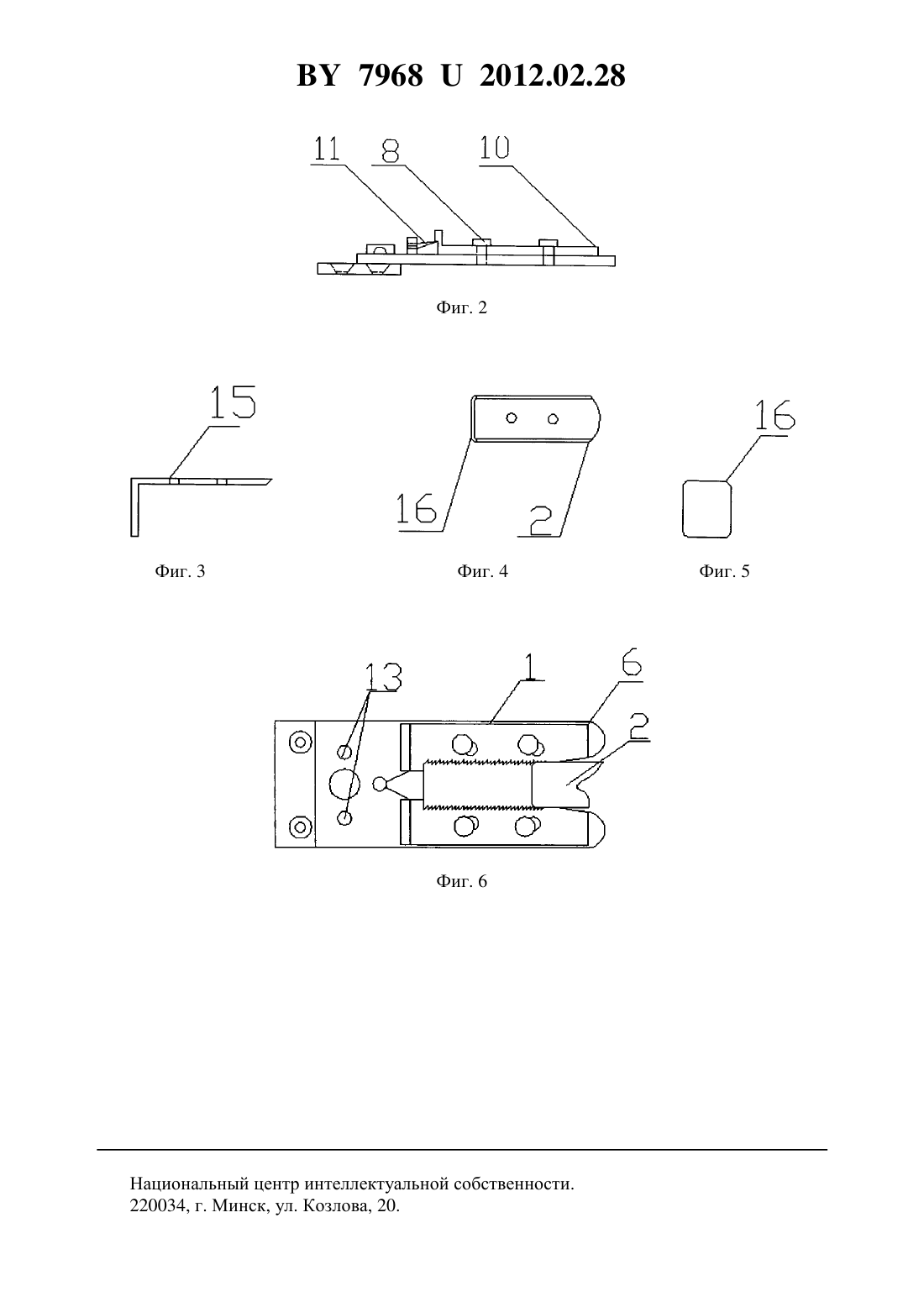

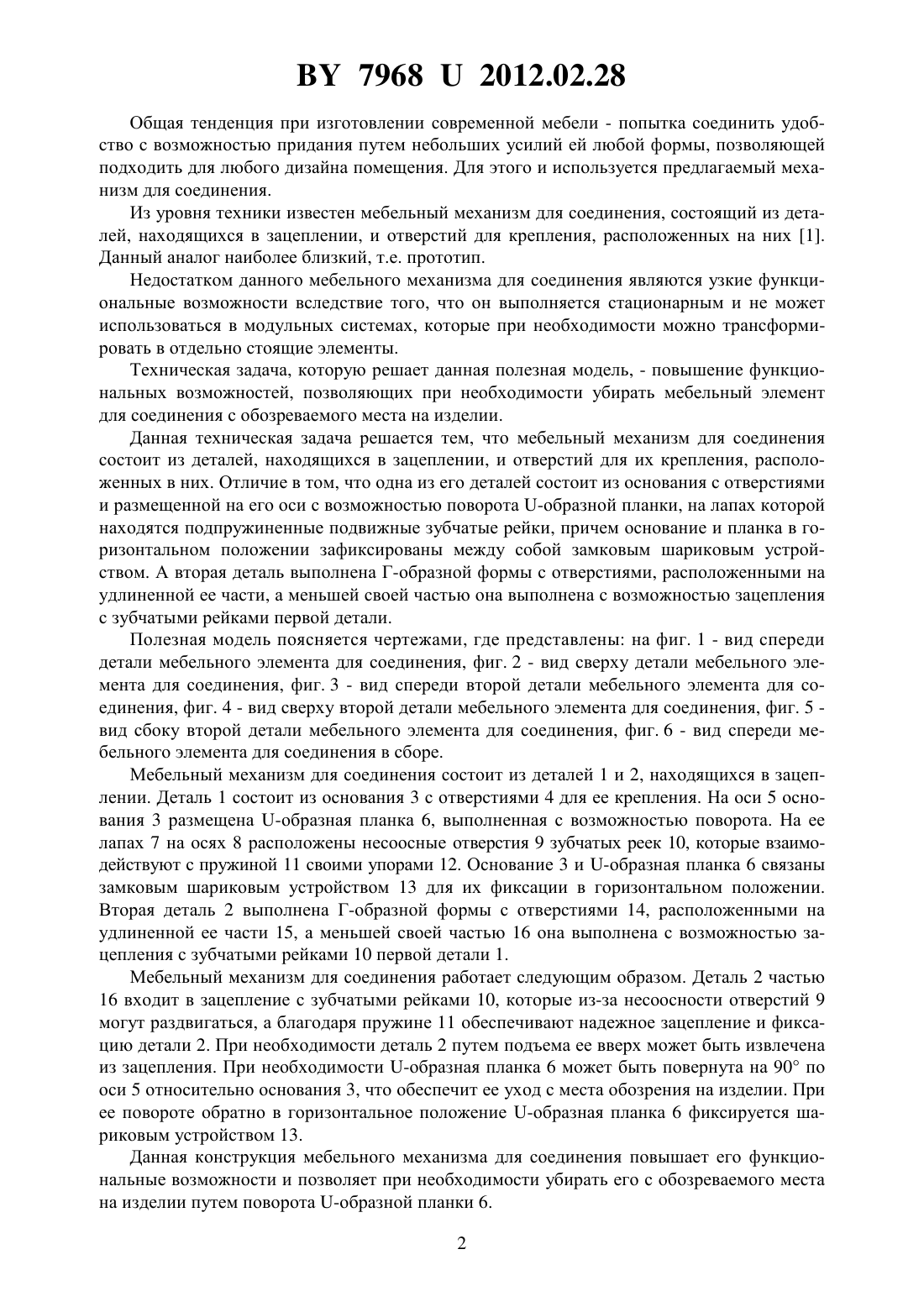

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕБЕЛЬНЫЙ МЕХАНИЗМ ДЛЯ СОЕДИНЕНИЯ(71) Заявитель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(72) Авторы Заборонок Андрей Павлович Демянец Александр Александрович(73) Патентообладатель Частное унитарное производственное предприятие Мебельная фабрика Лагуна(57) Мебельный механизм для соединения, состоящий из деталей, находящихся в зацеплении, и отверстий для их крепления, расположенных в них, отличающийся тем, что одна из его деталей состоит из основания с отверстиями и размещенной на его оси с возможностью поворота -образной планки, на лапах которой находятся подпружиненные подвижные зубчатые рейки, причем основание и планка в горизонтальном положении зафиксированы между собой замковым шариковым устройством, а вторая деталь выполнена Г-образной формы с отверстиями, расположенными на удлиненной ее части, а меньшей своей частью она выполнена с возможностью зацепления с зубчатыми рейками первой детали. Фиг. 1 Полезная модель относится к мебельному производству и может быть использована при изготовлении трансформируемых изделий мягкой мебели, модульных систем. 79682012.02.28 Общая тенденция при изготовлении современной мебели - попытка соединить удобство с возможностью придания путем небольших усилий ей любой формы, позволяющей подходить для любого дизайна помещения. Для этого и используется предлагаемый механизм для соединения. Из уровня техники известен мебельный механизм для соединения, состоящий из деталей, находящихся в зацеплении, и отверстий для крепления, расположенных на них 1. Данный аналог наиболее близкий, т.е. прототип. Недостатком данного мебельного механизма для соединения являются узкие функциональные возможности вследствие того, что он выполняется стационарным и не может использоваться в модульных системах, которые при необходимости можно трансформировать в отдельно стоящие элементы. Техническая задача, которую решает данная полезная модель, - повышение функциональных возможностей, позволяющих при необходимости убирать мебельный элемент для соединения с обозреваемого места на изделии. Данная техническая задача решается тем, что мебельный механизм для соединения состоит из деталей, находящихся в зацеплении, и отверстий для их крепления, расположенных в них. Отличие в том, что одна из его деталей состоит из основания с отверстиями и размещенной на его оси с возможностью поворота -образной планки, на лапах которой находятся подпружиненные подвижные зубчатые рейки, причем основание и планка в горизонтальном положении зафиксированы между собой замковым шариковым устройством. А вторая деталь выполнена Г-образной формы с отверстиями, расположенными на удлиненной ее части, а меньшей своей частью она выполнена с возможностью зацепления с зубчатыми рейками первой детали. Полезная модель поясняется чертежами, где представлены на фиг. 1 - вид спереди детали мебельного элемента для соединения, фиг. 2 - вид сверху детали мебельного элемента для соединения, фиг. 3 - вид спереди второй детали мебельного элемента для соединения, фиг. 4 - вид сверху второй детали мебельного элемента для соединения, фиг. 5 вид сбоку второй детали мебельного элемента для соединения, фиг. 6 - вид спереди мебельного элемента для соединения в сборе. Мебельный механизм для соединения состоит из деталей 1 и 2, находящихся в зацеплении. Деталь 1 состоит из основания 3 с отверстиями 4 для ее крепления. На оси 5 основания 3 размещена -образная планка 6, выполненная с возможностью поворота. На ее лапах 7 на осях 8 расположены несоосные отверстия 9 зубчатых реек 10, которые взаимодействуют с пружиной 11 своими упорами 12. Основание 3 и -образная планка 6 связаны замковым шариковым устройством 13 для их фиксации в горизонтальном положении. Вторая деталь 2 выполнена Г-образной формы с отверстиями 14, расположенными на удлиненной ее части 15, а меньшей своей частью 16 она выполнена с возможностью зацепления с зубчатыми рейками 10 первой детали 1. Мебельный механизм для соединения работает следующим образом. Деталь 2 частью 16 входит в зацепление с зубчатыми рейками 10, которые из-за несоосности отверстий 9 могут раздвигаться, а благодаря пружине 11 обеспечивают надежное зацепление и фиксацию детали 2. При необходимости деталь 2 путем подъема ее вверх может быть извлечена из зацепления. При необходимости -образная планка 6 может быть повернута на 90 по оси 5 относительно основания 3, что обеспечит ее уход с места обозрения на изделии. При ее повороте обратно в горизонтальное положение -образная планка 6 фиксируется шариковым устройством 13. Данная конструкция мебельного механизма для соединения повышает его функциональные возможности и позволяет при необходимости убирать его с обозреваемого места на изделии путем поворота -образной планки 6. 2 Национальный центр интеллектуальной собственности. 220034,г. Минск, ул. Козлова, 20. 3
