Установка для модифицирования металла

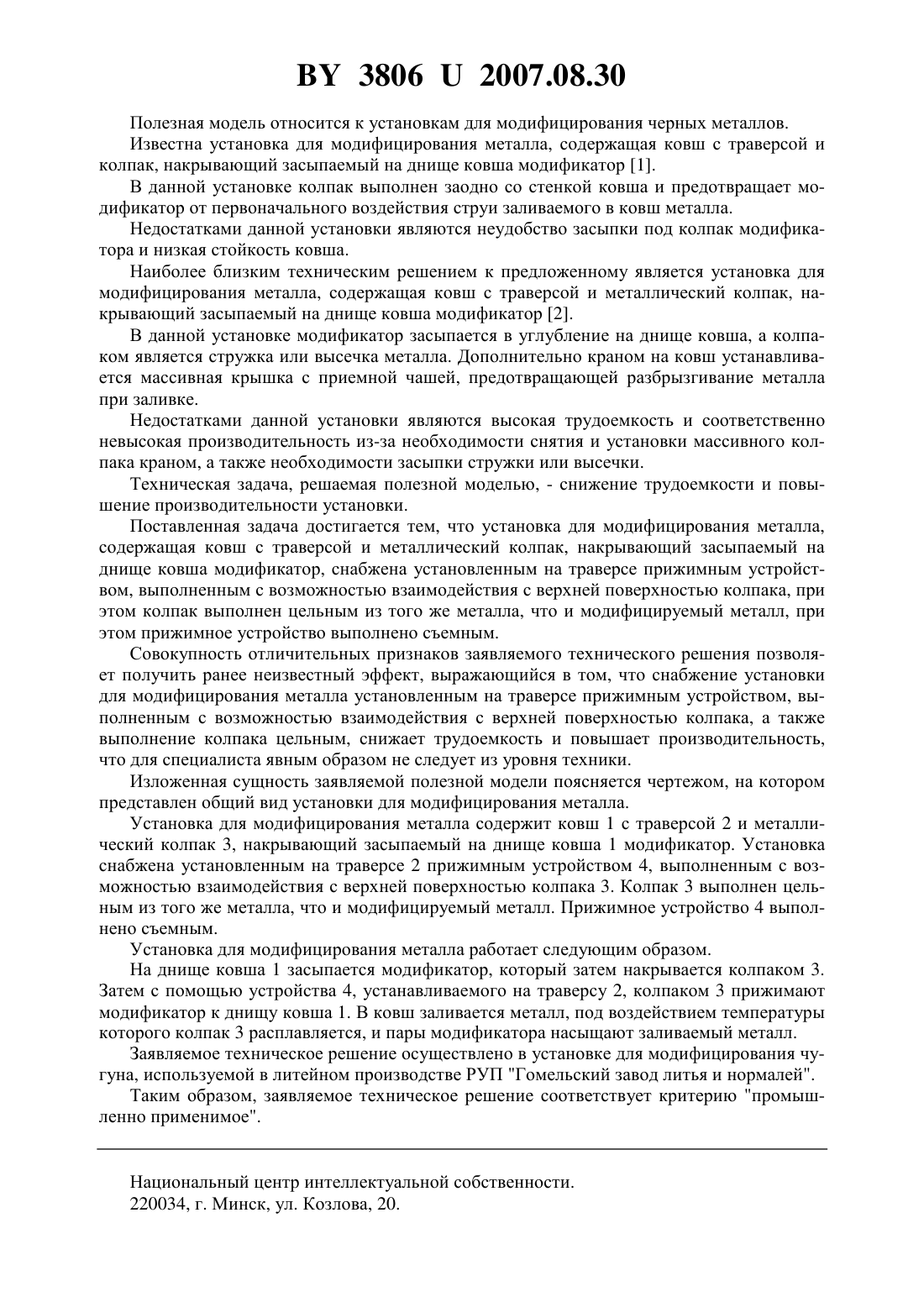

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ МОДИФИЦИРОВАНИЯ МЕТАЛЛА(71) Заявитель Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Камко Александр Иванович Псырков Николай Владимирович Сусло Петр Петрович Головач Сергей Николаевич Анищенко Павел Григорьевич Левочкин Владимир Иванович Меженников Александр Павлович(73) Патентообладатель Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Установка для модифицирования металла, содержащая ковш с траверсой и металлический колпак, накрывающий засыпаемый на днище ковша модификатор, отличающаяся тем, что установка снабжена установленным на траверсе прижимным устройством,выполненным с возможностью взаимодействия с верхней поверхностью колпака, при этом колпак выполнен цельным. 2. Установка по п. 1, отличающаяся тем, что колпак выполнен из того же металла,что и модифицируемый металл. 3. Установка по п. 1, отличающаяся тем, что прижимное устройство выполнено съемным.(56) 1. Горшков А.А. Справочник по изготовлению отливок из высокопрочного чугуна. Машгиз, 1961. - С. 74. 2. Худокормов Д.Н. Производство отливок из чугуна. - Мн. Вышейшая школа, 1987. С. 128. 38062007.08.30 Полезная модель относится к установкам для модифицирования черных металлов. Известна установка для модифицирования металла, содержащая ковш с траверсой и колпак, накрывающий засыпаемый на днище ковша модификатор 1. В данной установке колпак выполнен заодно со стенкой ковша и предотвращает модификатор от первоначального воздействия струи заливаемого в ковш металла. Недостатками данной установки являются неудобство засыпки под колпак модификатора и низкая стойкость ковша. Наиболее близким техническим решением к предложенному является установка для модифицирования металла, содержащая ковш с траверсой и металлический колпак, накрывающий засыпаемый на днище ковша модификатор 2. В данной установке модификатор засыпается в углубление на днище ковша, а колпаком является стружка или высечка металла. Дополнительно краном на ковш устанавливается массивная крышка с приемной чашей, предотвращающей разбрызгивание металла при заливке. Недостатками данной установки являются высокая трудоемкость и соответственно невысокая производительность из-за необходимости снятия и установки массивного колпака краном, а также необходимости засыпки стружки или высечки. Техническая задача, решаемая полезной моделью, - снижение трудоемкости и повышение производительности установки. Поставленная задача достигается тем, что установка для модифицирования металла,содержащая ковш с траверсой и металлический колпак, накрывающий засыпаемый на днище ковша модификатор, снабжена установленным на траверсе прижимным устройством, выполненным с возможностью взаимодействия с верхней поверхностью колпака, при этом колпак выполнен цельным из того же металла, что и модифицируемый металл, при этом прижимное устройство выполнено съемным. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение установки для модифицирования металла установленным на траверсе прижимным устройством, выполненным с возможностью взаимодействия с верхней поверхностью колпака, а также выполнение колпака цельным, снижает трудоемкость и повышает производительность,что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемой полезной модели поясняется чертежом, на котором представлен общий вид установки для модифицирования металла. Установка для модифицирования металла содержит ковш 1 с траверсой 2 и металлический колпак 3, накрывающий засыпаемый на днище ковша 1 модификатор. Установка снабжена установленным на траверсе 2 прижимным устройством 4, выполненным с возможностью взаимодействия с верхней поверхностью колпака 3. Колпак 3 выполнен цельным из того же металла, что и модифицируемый металл. Прижимное устройство 4 выполнено съемным. Установка для модифицирования металла работает следующим образом. На днище ковша 1 засыпается модификатор, который затем накрывается колпаком 3. Затем с помощью устройства 4, устанавливаемого на траверсу 2, колпаком 3 прижимают модификатор к днищу ковша 1. В ковш заливается металл, под воздействием температуры которого колпак 3 расплавляется, и пары модификатора насыщают заливаемый металл. Заявляемое техническое решение осуществлено в установке для модифицирования чугуна, используемой в литейном производстве РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
