Устройство для предварительной очистки жидкости

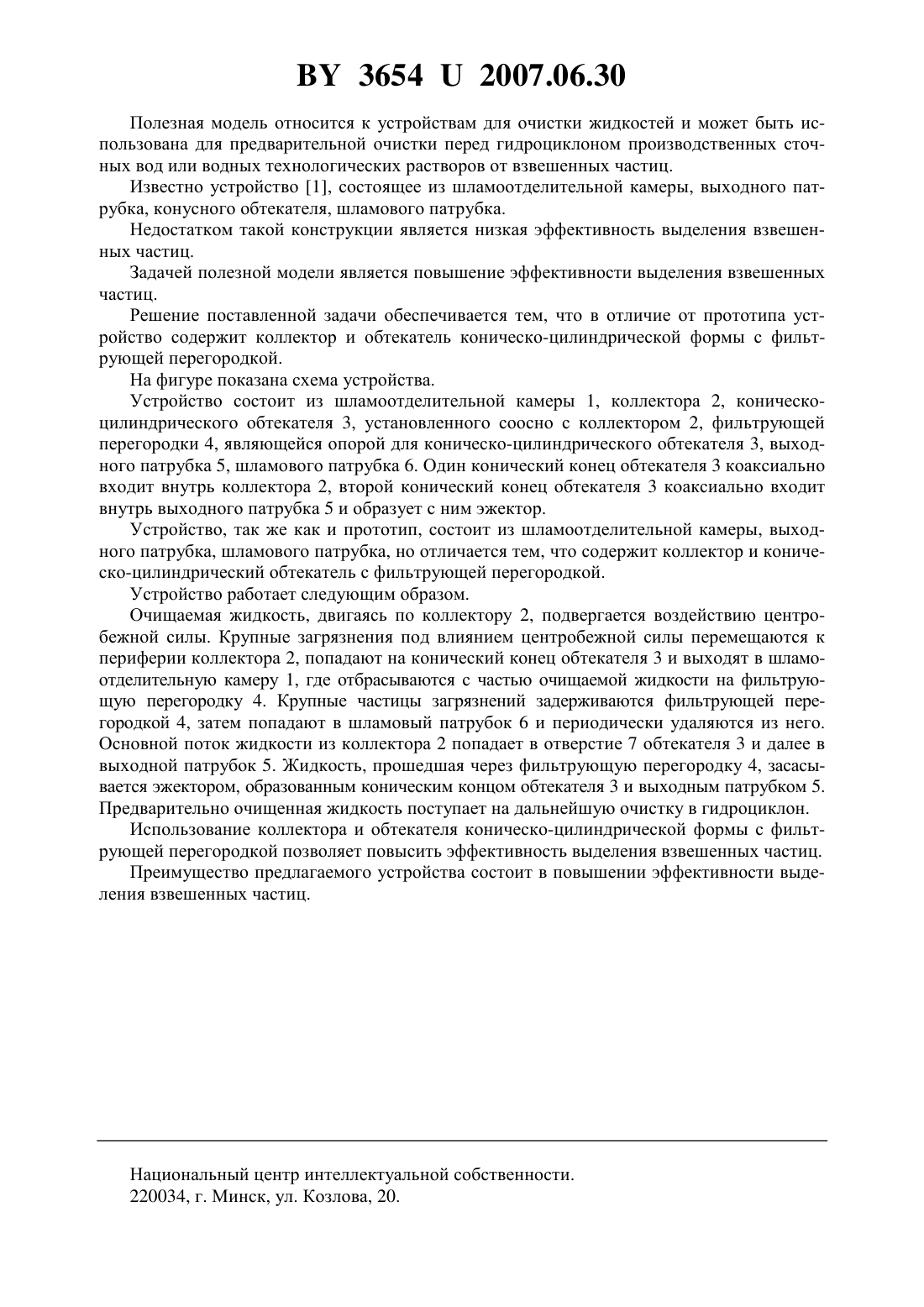

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЖИДКОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) 1. Устройство для предварительной очистки жидкости, состоящее из шламоотделительной камеры, выходного патрубка, шламового патрубка, отличающееся тем, что содержит коллектор и коническо-цилиндрический обтекатель с фильтрующей перегородкой. 2. Устройство для предварительной очистки жидкости по п. 1, отличающееся тем, что фильтрующая перегородка является опорой для коническо-цилиндрического обтекателя. 3. Устройство для предварительной очистки жидкости по п. 1, отличающееся тем, что один конический конец обтекателя коаксиально входит внутрь коллектора, второй конический конец обтекателя коаксиально входит внутрь выходного патрубка и образует с ним эжектор.(56) 1. Вайдуков В.А., Прилуцкий Я.Х., Лейбовский М.Г. Новые конструкции отечественных гидроциклонов. - М. ЦИНТИ Химнефтемаш, 1982. - С. 34-35. 36542007.06.30 Полезная модель относится к устройствам для очистки жидкостей и может быть использована для предварительной очистки перед гидроциклоном производственных сточных вод или водных технологических растворов от взвешенных частиц. Известно устройство 1, состоящее из шламоотделительной камеры, выходного патрубка, конусного обтекателя, шламового патрубка. Недостатком такой конструкции является низкая эффективность выделения взвешенных частиц. Задачей полезной модели является повышение эффективности выделения взвешенных частиц. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа устройство содержит коллектор и обтекатель коническо-цилиндрической формы с фильтрующей перегородкой. На фигуре показана схема устройства. Устройство состоит из шламоотделительной камеры 1, коллектора 2, коническоцилиндрического обтекателя 3, установленного соосно с коллектором 2, фильтрующей перегородки 4, являющейся опорой для коническо-цилиндрического обтекателя 3, выходного патрубка 5, шламового патрубка 6. Один конический конец обтекателя 3 коаксиально входит внутрь коллектора 2, второй конический конец обтекателя 3 коаксиально входит внутрь выходного патрубка 5 и образует с ним эжектор. Устройство, так же как и прототип, состоит из шламоотделительной камеры, выходного патрубка, шламового патрубка, но отличается тем, что содержит коллектор и коническо-цилиндрический обтекатель с фильтрующей перегородкой. Устройство работает следующим образом. Очищаемая жидкость, двигаясь по коллектору 2, подвергается воздействию центробежной силы. Крупные загрязнения под влиянием центробежной силы перемещаются к периферии коллектора 2, попадают на конический конец обтекателя 3 и выходят в шламоотделительную камеру 1, где отбрасываются с частью очищаемой жидкости на фильтрующую перегородку 4. Крупные частицы загрязнений задерживаются фильтрующей перегородкой 4, затем попадают в шламовый патрубок 6 и периодически удаляются из него. Основной поток жидкости из коллектора 2 попадает в отверстие 7 обтекателя 3 и далее в выходной патрубок 5. Жидкость, прошедшая через фильтрующую перегородку 4, засасывается эжектором, образованным коническим концом обтекателя 3 и выходным патрубком 5. Предварительно очищенная жидкость поступает на дальнейшую очистку в гидроциклон. Использование коллектора и обтекателя коническо-цилиндрической формы с фильтрующей перегородкой позволяет повысить эффективность выделения взвешенных частиц. Преимущество предлагаемого устройства состоит в повышении эффективности выделения взвешенных частиц. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
