Устройство для предварительной очистки жидкости

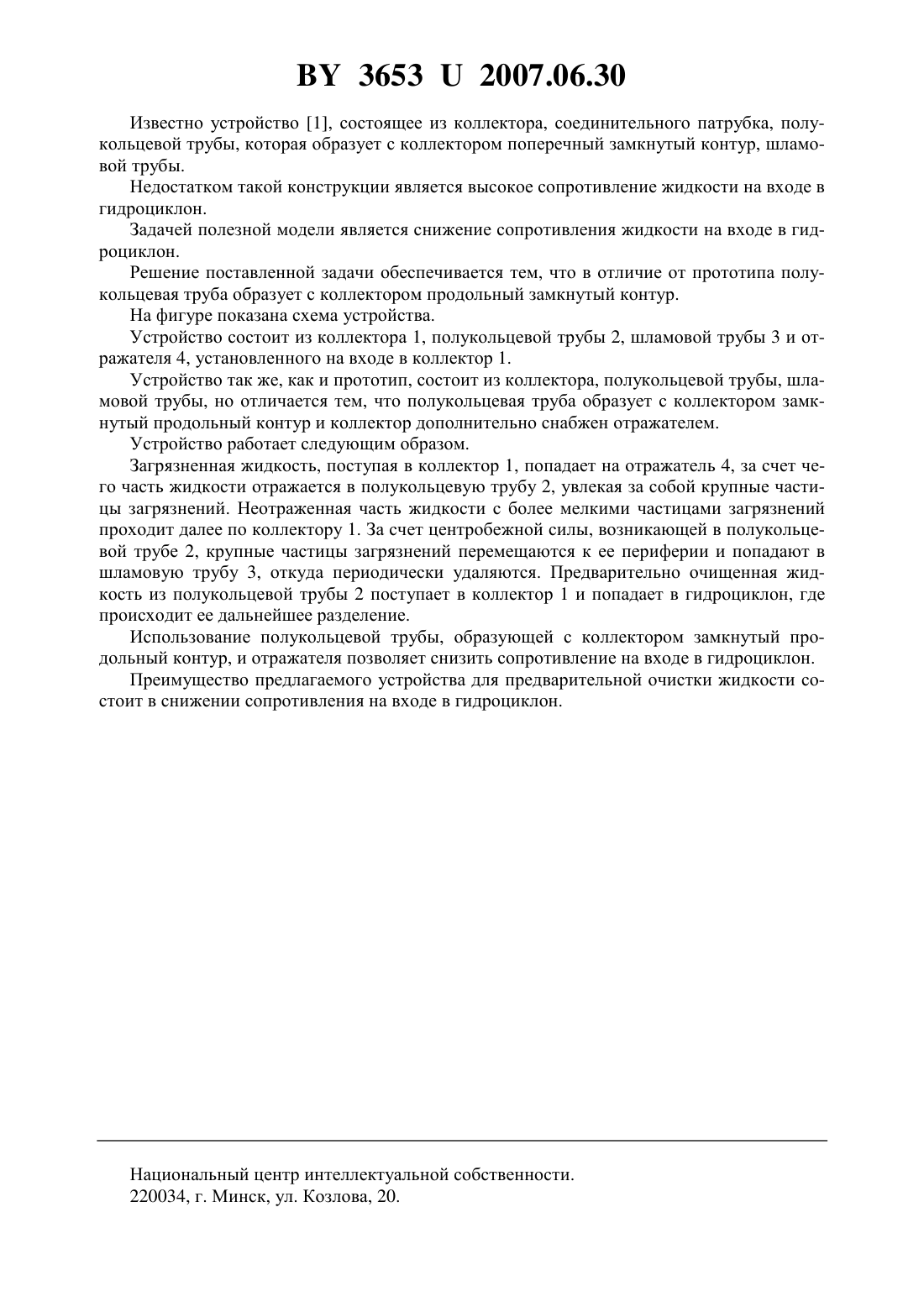

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ ЖИДКОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Автор Казаков Андрей Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) 1. Устройство для предварительной очистки жидкости, состоящее из коллектора, полукольцевой трубы, шламовой трубы, отличающееся тем, что полукольцевая труба образует с коллектором замкнутый продольный контур. 2. Устройство для предварительной очистки жидкости по п. 1, отличающееся тем, что коллектор дополнительно снабжен отражателем.(56) 1. Вайдуков В.А., Прилуцкий Я.Х., Лейбовский М.Г. Новые конструкции отечественных гидроциклонов. - М. ЦИНТИ Химнефтемаш, 1982. - С. 34-35. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для предварительной очистки перед гидроциклоном производственных сточных вод или водных технологических растворов от взвешенных частиц и случайных предметов. 36532007.06.30 Известно устройство 1, состоящее из коллектора, соединительного патрубка, полукольцевой трубы, которая образует с коллектором поперечный замкнутый контур, шламовой трубы. Недостатком такой конструкции является высокое сопротивление жидкости на входе в гидроциклон. Задачей полезной модели является снижение сопротивления жидкости на входе в гидроциклон. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа полукольцевая труба образует с коллектором продольный замкнутый контур. На фигуре показана схема устройства. Устройство состоит из коллектора 1, полукольцевой трубы 2, шламовой трубы 3 и отражателя 4, установленного на входе в коллектор 1. Устройство так же, как и прототип, состоит из коллектора, полукольцевой трубы, шламовой трубы, но отличается тем, что полукольцевая труба образует с коллектором замкнутый продольный контур и коллектор дополнительно снабжен отражателем. Устройство работает следующим образом. Загрязненная жидкость, поступая в коллектор 1, попадает на отражатель 4, за счет чего часть жидкости отражается в полукольцевую трубу 2, увлекая за собой крупные частицы загрязнений. Неотраженная часть жидкости с более мелкими частицами загрязнений проходит далее по коллектору 1. За счет центробежной силы, возникающей в полукольцевой трубе 2, крупные частицы загрязнений перемещаются к ее периферии и попадают в шламовую трубу 3, откуда периодически удаляются. Предварительно очищенная жидкость из полукольцевой трубы 2 поступает в коллектор 1 и попадает в гидроциклон, где происходит ее дальнейшее разделение. Использование полукольцевой трубы, образующей с коллектором замкнутый продольный контур, и отражателя позволяет снизить сопротивление на входе в гидроциклон. Преимущество предлагаемого устройства для предварительной очистки жидкости состоит в снижении сопротивления на входе в гидроциклон. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
