Устройство для сортировки картофеля

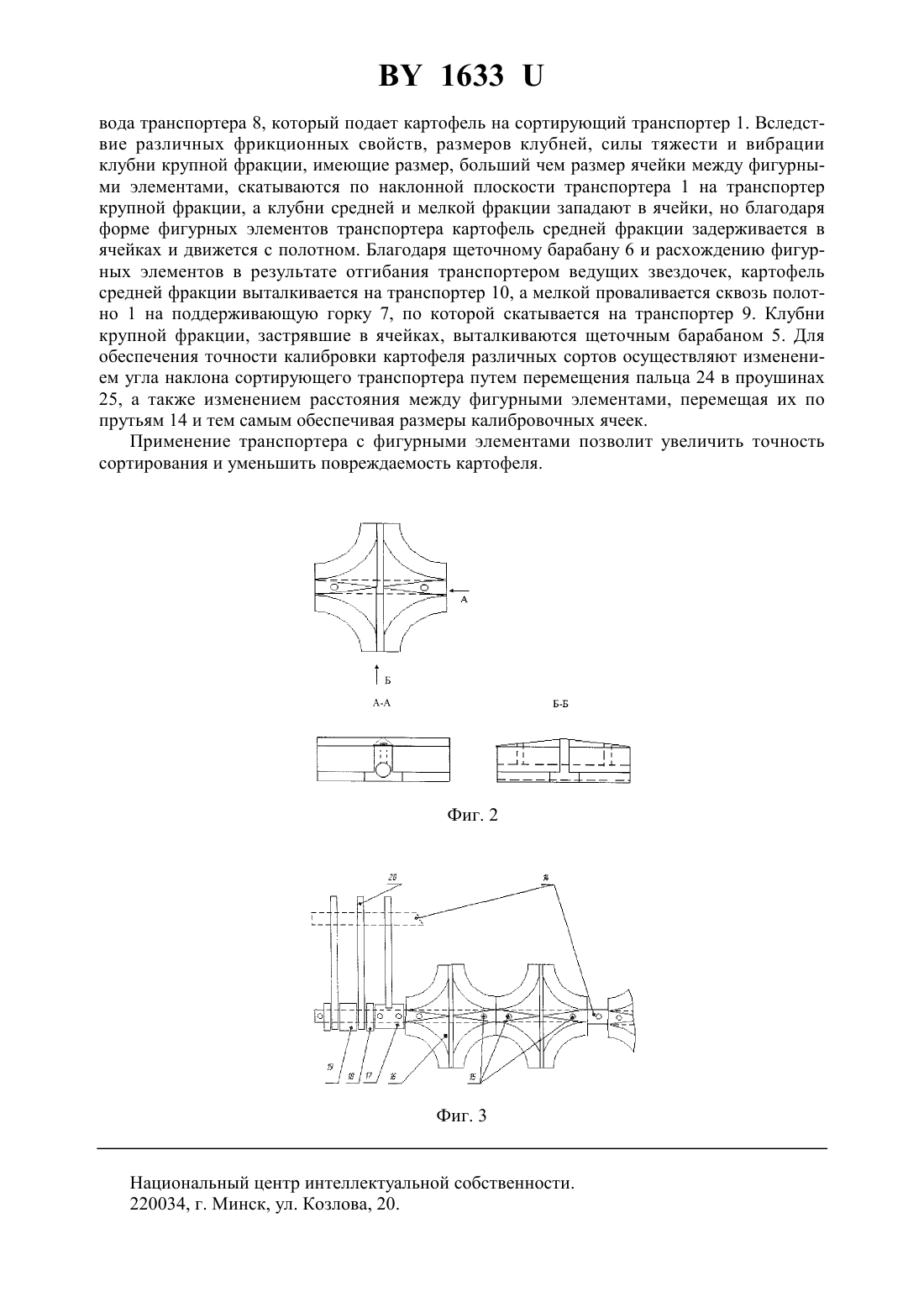

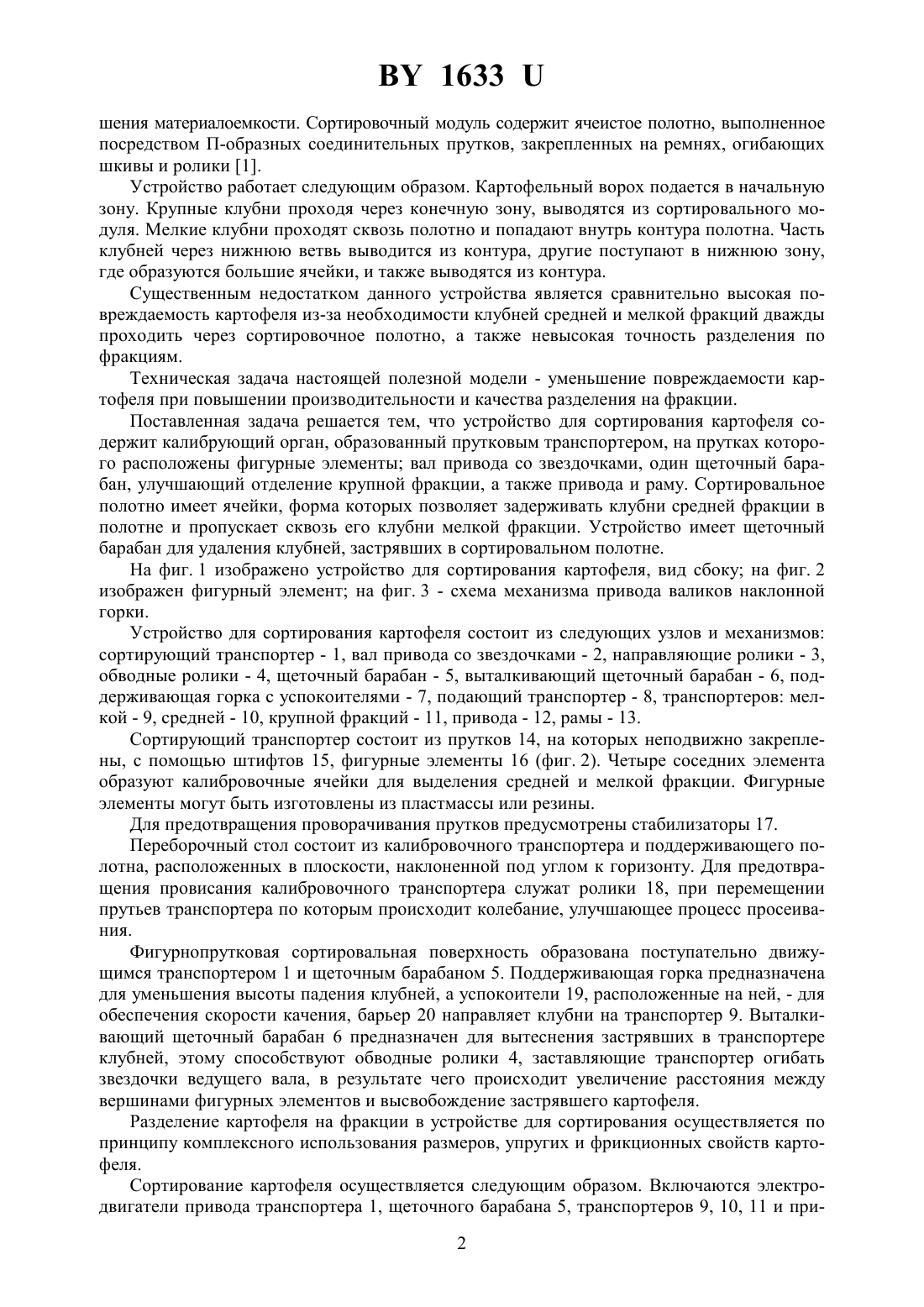

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОРТИРОВКИ КАРТОФЕЛЯ(71) Заявитель Белорусский государственный аграрный технический университет(72) Авторы Радишевский Генрих Андреевич Сташинский Ричард Станиславович Еднач Валерий Николаевич(73) Патентообладатель Белорусский государственный аграрный технический университет(57) 1. Устройство для сортирования картофеля, содержащее калибрующий орган, образованный прутковым транспортером, на прутках которого расположены фигурные элементы вал привода со звездочками, щеточный барабан, улучшающий отделение крупной фракции, а также привод и раму, отличающееся тем, что сортировальное полотно имеет ячейки, форма которых позволяет задерживать клубни средней фракции в полотне и проваливаться сквозь него по клубням мелкой фракции. 2. Устройство по п. 1, отличающееся тем, что имеет щеточный барабан для удаления клубней, застрявших в сортировальном полотне. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к сортировальным машинам, и может быть применима при переработке картофеля. Известно устройство для сортирования плодов. Объектом данного устройства является повышение эксплуатационной производительности за счет повышения надежности выполнения технологического процесса при уменьшении повреждений картофеля и умень 1633 шения материалоемкости. Сортировочный модуль содержит ячеистое полотно, выполненное посредством П-образных соединительных прутков, закрепленных на ремнях, огибающих шкивы и ролики 1. Устройство работает следующим образом. Картофельный ворох подается в начальную зону. Крупные клубни проходя через конечную зону, выводятся из сортировального модуля. Мелкие клубни проходят сквозь полотно и попадают внутрь контура полотна. Часть клубней через нижнюю ветвь выводится из контура, другие поступают в нижнюю зону,где образуются большие ячейки, и также выводятся из контура. Существенным недостатком данного устройства является сравнительно высокая повреждаемость картофеля из-за необходимости клубней средней и мелкой фракций дважды проходить через сортировочное полотно, а также невысокая точность разделения по фракциям. Техническая задача настоящей полезной модели - уменьшение повреждаемости картофеля при повышении производительности и качества разделения на фракции. Поставленная задача решается тем, что устройство для сортирования картофеля содержит калибрующий орган, образованный прутковым транспортером, на прутках которого расположены фигурные элементы вал привода со звездочками, один щеточный барабан, улучшающий отделение крупной фракции, а также привода и раму. Сортировальное полотно имеет ячейки, форма которых позволяет задерживать клубни средней фракции в полотне и пропускает сквозь его клубни мелкой фракции. Устройство имеет щеточный барабан для удаления клубней, застрявших в сортировальном полотне. На фиг. 1 изображено устройство для сортирования картофеля, вид сбоку на фиг. 2 изображен фигурный элемент на фиг. 3 - схема механизма привода валиков наклонной горки. Устройство для сортирования картофеля состоит из следующих узлов и механизмов сортирующий транспортер - 1, вал привода со звездочками - 2, направляющие ролики - 3,обводные ролики - 4, щеточный барабан - 5, выталкивающий щеточный барабан - 6, поддерживающая горка с успокоителями - 7, подающий транспортер - 8, транспортеров мелкой - 9, средней - 10, крупной фракций - 11, привода - 12, рамы - 13. Сортирующий транспортер состоит из прутков 14, на которых неподвижно закреплены, с помощью штифтов 15, фигурные элементы 16 (фиг. 2). Четыре соседних элемента образуют калибровочные ячейки для выделения средней и мелкой фракции. Фигурные элементы могут быть изготовлены из пластмассы или резины. Для предотвращения проворачивания прутков предусмотрены стабилизаторы 17. Переборочный стол состоит из калибровочного транспортера и поддерживающего полотна, расположенных в плоскости, наклоненной под углом к горизонту. Для предотвращения провисания калибровочного транспортера служат ролики 18, при перемещении прутьев транспортера по которым происходит колебание, улучшающее процесс просеивания. Фигурнопрутковая сортировальная поверхность образована поступательно движущимся транспортером 1 и щеточным барабаном 5. Поддерживающая горка предназначена для уменьшения высоты падения клубней, а успокоители 19, расположенные на ней, - для обеспечения скорости качения, барьер 20 направляет клубни на транспортер 9. Выталкивающий щеточный барабан 6 предназначен для вытеснения застрявших в транспортере клубней, этому способствуют обводные ролики 4, заставляющие транспортер огибать звездочки ведущего вала, в результате чего происходит увеличение расстояния между вершинами фигурных элементов и высвобождение застрявшего картофеля. Разделение картофеля на фракции в устройстве для сортирования осуществляется по принципу комплексного использования размеров, упругих и фрикционных свойств картофеля. Сортирование картофеля осуществляется следующим образом. Включаются электродвигатели привода транспортера 1, щеточного барабана 5, транспортеров 9, 10, 11 и при 2 1633 вода транспортера 8, который подает картофель на сортирующий транспортер 1. Вследствие различных фрикционных свойств, размеров клубней, силы тяжести и вибрации клубни крупной фракции, имеющие размер, больший чем размер ячейки между фигурными элементами, скатываются по наклонной плоскости транспортера 1 на транспортер крупной фракции, а клубни средней и мелкой фракции западают в ячейки, но благодаря форме фигурных элементов транспортера картофель средней фракции задерживается в ячейках и движется с полотном. Благодаря щеточному барабану 6 и расхождению фигурных элементов в результате отгибания транспортером ведущих звездочек, картофель средней фракции выталкивается на транспортер 10, а мелкой проваливается сквозь полотно 1 на поддерживающую горку 7, по которой скатывается на транспортер 9. Клубни крупной фракции, застрявшие в ячейках, выталкиваются щеточным барабаном 5. Для обеспечения точности калибровки картофеля различных сортов осуществляют изменением угла наклона сортирующего транспортера путем перемещения пальца 24 в проушинах 25, а также изменением расстояния между фигурными элементами, перемещая их по прутьям 14 и тем самым обеспечивая размеры калибровочных ячеек. Применение транспортера с фигурными элементами позволит увеличить точность сортирования и уменьшить повреждаемость картофеля. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
