Машина для санитарной обработки тары

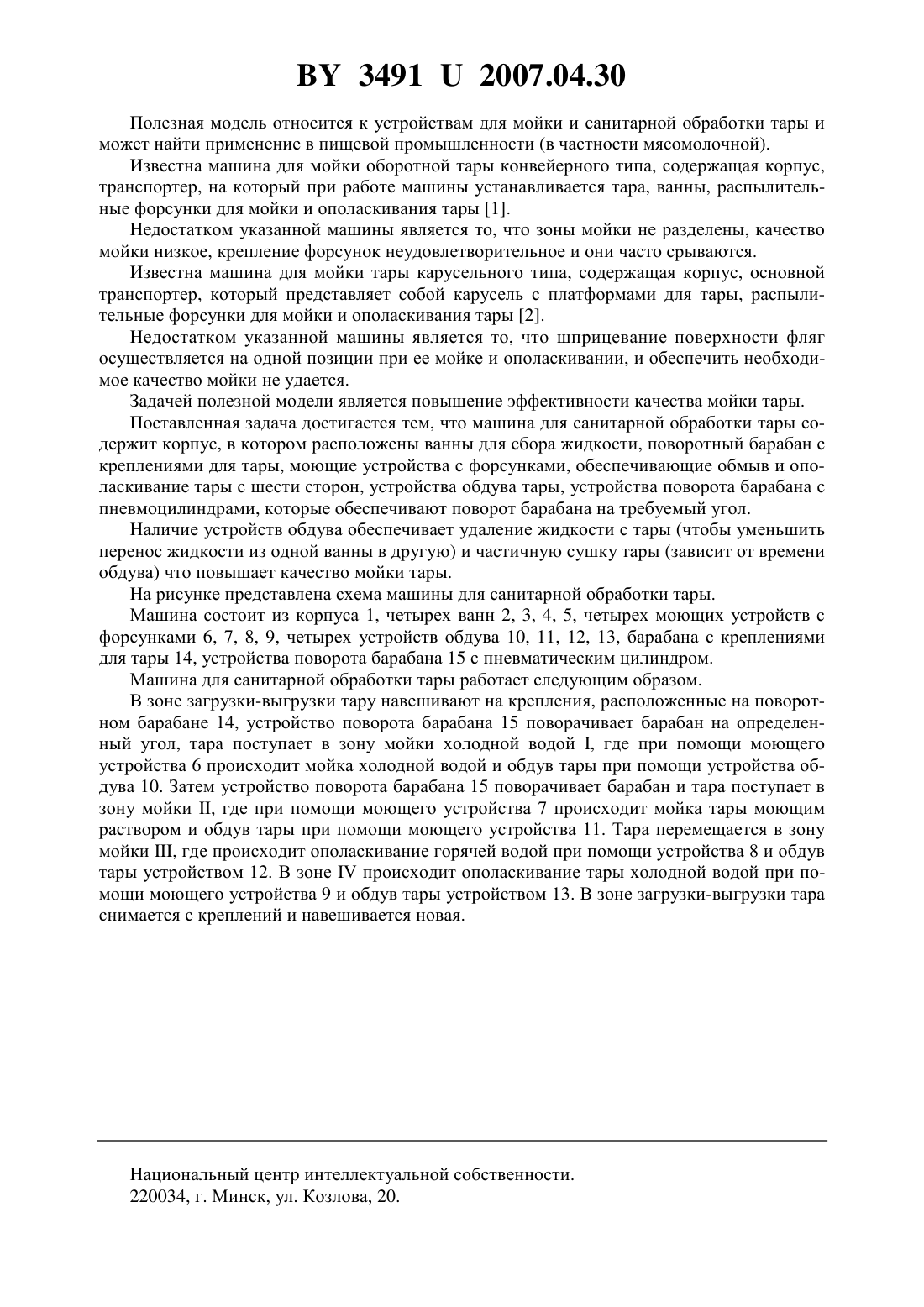

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАШИНА ДЛЯ САНИТАРНОЙ ОБРАБОТКИ ТАРЫ(71) Заявитель Научно-производственное республиканское дочернее унитарное предприятие Институт мясомолочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Зенькович Геннадий Евгеньевич Шпак Николай Брониславович Корако Валерий Брониславович Прокопьев Николай Александрович Мазанов Олег Николаевич(73) Патентообладатель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) Машина для санитарной обработки тары содержит корпус, в котором расположены ванны, поворотный барабан с креплениями для тары, моющие устройства с форсунками,отличающаяся тем, что она дополнительно снабжена устройствами для обдува тары.(56) 1. Дегтярев Ф.Г., Кютнер Б.А., Лев М.Б. Краткий справочник механика молочного завода. - М. Пищевая промышленность, 1969. - С. 240. 2. Дегтярев Ф.Г., Кютнер Б.А., Лев М.Б. Краткий справочник механика молочного завода. - М. Пищевая промышленность, 1969. - С. 242. 34912007.04.30 Полезная модель относится к устройствам для мойки и санитарной обработки тары и может найти применение в пищевой промышленности (в частности мясомолочной). Известна машина для мойки оборотной тары конвейерного типа, содержащая корпус,транспортер, на который при работе машины устанавливается тара, ванны, распылительные форсунки для мойки и ополаскивания тары 1. Недостатком указанной машины является то, что зоны мойки не разделены, качество мойки низкое, крепление форсунок неудовлетворительное и они часто срываются. Известна машина для мойки тары карусельного типа, содержащая корпус, основной транспортер, который представляет собой карусель с платформами для тары, распылительные форсунки для мойки и ополаскивания тары 2. Недостатком указанной машины является то, что шприцевание поверхности фляг осуществляется на одной позиции при ее мойке и ополаскивании, и обеспечить необходимое качество мойки не удается. Задачей полезной модели является повышение эффективности качества мойки тары. Поставленная задача достигается тем, что машина для санитарной обработки тары содержит корпус, в котором расположены ванны для сбора жидкости, поворотный барабан с креплениями для тары, моющие устройства с форсунками, обеспечивающие обмыв и ополаскивание тары с шести сторон, устройства обдува тары, устройства поворота барабана с пневмоцилиндрами, которые обеспечивают поворот барабана на требуемый угол. Наличие устройств обдува обеспечивает удаление жидкости с тары (чтобы уменьшить перенос жидкости из одной ванны в другую) и частичную сушку тары (зависит от времени обдува) что повышает качество мойки тары. На рисунке представлена схема машины для санитарной обработки тары. Машина состоит из корпуса 1, четырех ванн 2, 3, 4, 5, четырех моющих устройств с форсунками 6, 7, 8, 9, четырех устройств обдува 10, 11, 12, 13, барабана с креплениями для тары 14, устройства поворота барабана 15 с пневматическим цилиндром. Машина для санитарной обработки тары работает следующим образом. В зоне загрузки-выгрузки тару навешивают на крепления, расположенные на поворотном барабане 14, устройство поворота барабана 15 поворачивает барабан на определенный угол, тара поступает в зону мойки холодной водой , где при помощи моющего устройства 6 происходит мойка холодной водой и обдув тары при помощи устройства обдува 10. Затем устройство поворота барабана 15 поворачивает барабан и тара поступает в зону мойки , где при помощи моющего устройства 7 происходит мойка тары моющим раствором и обдув тары при помощи моющего устройства 11. Тара перемещается в зону мойки , где происходит ополаскивание горячей водой при помощи устройства 8 и обдув тары устройством 12. В зонепроисходит ополаскивание тары холодной водой при помощи моющего устройства 9 и обдув тары устройством 13. В зоне загрузки-выгрузки тара снимается с креплений и навешивается новая. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
