Горловина тары из полимерного материала

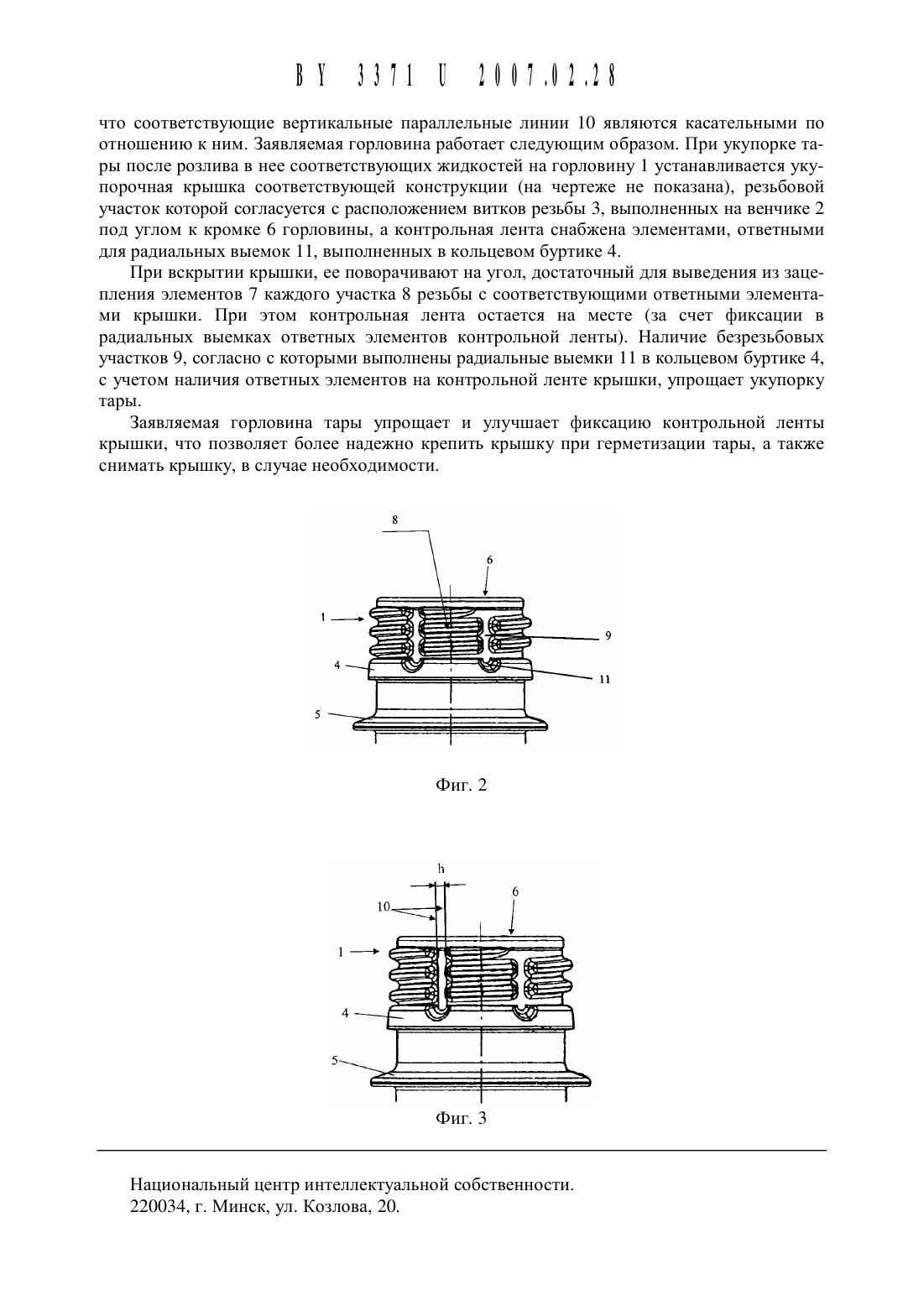

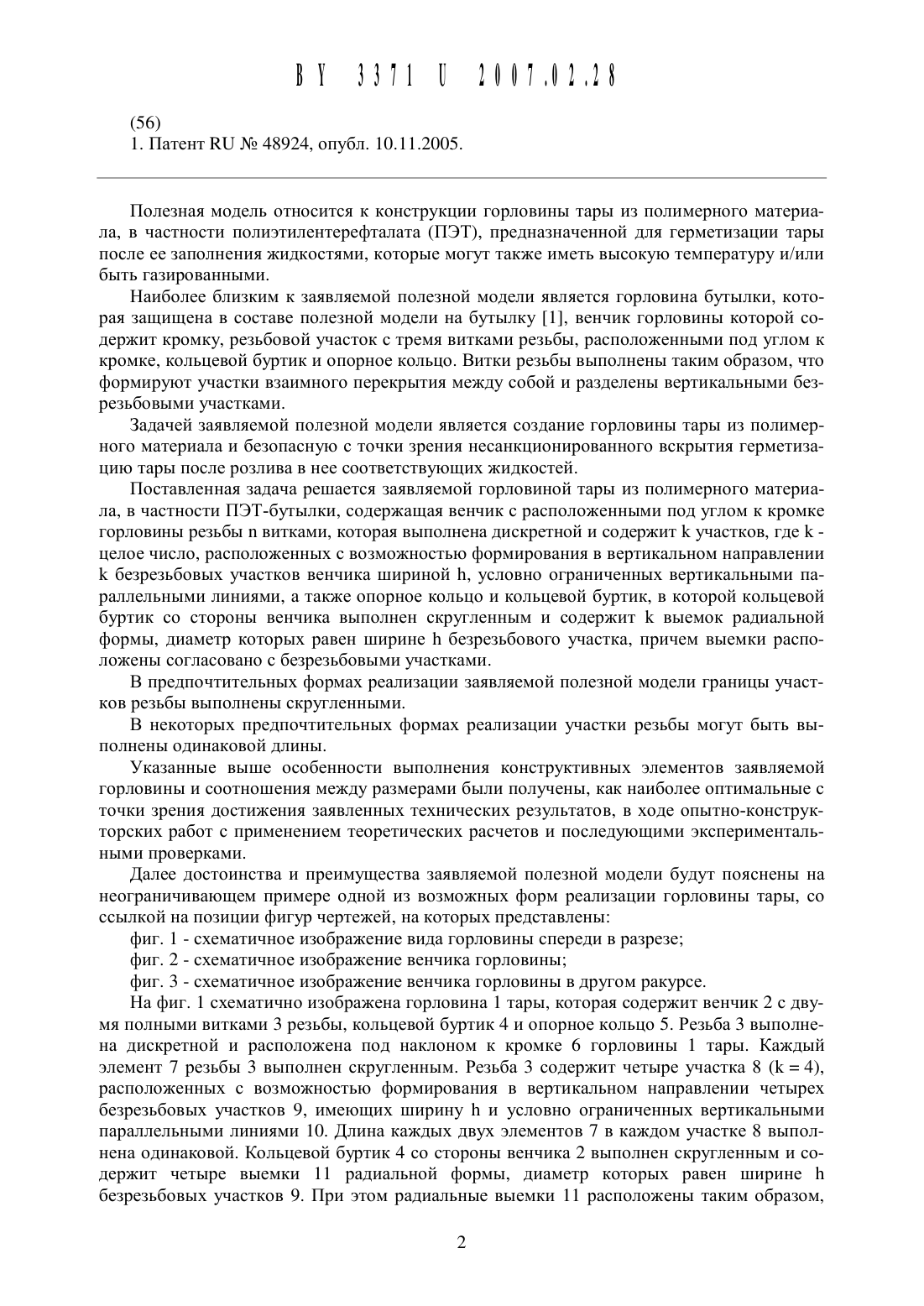

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИК (46)2007.02.28(54) Г ОРЛОВИНА ТАРЫ ИЗ ПОЛИМЕРНОГ О МАТЕРИАЛА(71) Заявитель Иностранное частное унитарное производственное пред приятие ПЭТ-Корпопласт Компании ООО Корпопласт (ВУ)(72) Автор Лычковский Алексей Викторович (ВУ)(73) Патентообладатель Иностранное частное унитарное производственное предприятие ПЭТ-Корпопласт Компании1. Горловина тары из полимерного материала, в частности ПЭТ-бутылки, содержащая венчик с расположенными под углом к кромке горловины п витками резьбы, которая выполнена дискретной и содержит 1 участков, где 1 - целое число, расположенных с возможностью формирования в вертикальном направлении 1 безрезьбовых участков венчика Шириной 11, условно ограниченных вертикальными параллельными линиями, а также опорное кольцо и кольцевой буртик, отличающаяся тем, что кольцевой буртик со стороны венчика выполнен скругленным и содержит 1 выемок радиальной формы, радиус которых равен ширине 11 безрезьбового участка, причем выемки расположены согласовано с безрезьбовыми участками.2. Горловина по п. 1, отличающаяся тем, что границы участков резьбы выполнены скругленными.3. Горловина по любому из п. 1 или 2, отличающаяся тем, что участки резьбы выполнены одинаковой длины.(56) 1. Патент КН Не 48924, опубл. 10.11.2005.Полезная модель относится К конструкции горловины тары из полимерного материала, в частности полиэтилентерефталата (ПЭТ), предназначенной для герметизации тары после ее заполнения жидкостями, которые могут также иметь высокую температуру и/или быть газированными.Наиболее близким к заявляемой полезной модели является горловина бутылки, которая защищена в составе полезной модели на бутылку 1, венчик горловины которой содержит кромку, резьбовой участок с тремя витками резьбы, расположенными под углом к кромке, кольцевой буртик и опорное кольцо. Витки резьбы выполнены таким образом, что формируют участки взаимного перекрытия между собой и разделены вертикальными безрезьбовыми участками.Задачей заявляемой полезной модели является создание горловины тары из полимерного материала и безопасную с точки зрения несанкционированного вскрытия герметизацию тары после розлива в нее соответствующих жидкостей.Поставленная задача решается заявляемой горловиной тары из полимерного материала, в частности ПЭТ-бутылки, содержащая венчик с расположенными под углом к кромке горловины резьбы п витками, которая выполнена дискретной и содержит 1 участков, где 1 целое число, расположенных с возможностью формирования в вертикальном направлении 1 безрезьбовых участков венчика шириной 11, условно ограниченных вертикальными параллельными линиями, а также опорное кольцо и кольцевой буртик, в которой кольцевой буртик со стороны венчика выполнен скругленным и содержит 1 выемок радиальной формы, диаметр которых равен ширине 11 безрезьбового участка, причем выемки расположены согласовано с безрезьбовыми участками.В предпочтительных формах реализации заявляемой полезной модели границы участков резьбы выполнены скругленными.В некоторых предпочтительных формах реализации участки резьбы могут быть вь 1 полнены одинаковой длины.Указанные выше особенности выполнения конструктивных элементов заявляемой горловины и соотношения между размерами были получены, как наиболее оптимальные с точки зрения достижения заявленных технических результатов, в ходе опь 1 тно-конструкторских работ с применением теоретических расчетов и последующими экспериментальными проверками.Далее достоинства и преимущества заявляемой полезной модели будут пояснены на неограничивающем примере одной из возможных форм реализации горловины тары, со ссылкой на позиции фигур чертежей, на которых представленыфиг. 1 - схематичное изображение вида горловины спереди в разрезефиг. 2 - схематичное изображение венчика горловиныфиг. 3 - схематичное изображение венчика горловины в другом ракурсе.На фиг. 1 схематично изображена горловина 1 тары, которая содержит венчик 2 с двумя полными витками 3 резьбы, кольцевой буртик 4 и опорное кольцо 5. Резьба 3 вь 1 полнена дискретной и расположена под наклоном к кромке 6 горловины 1 тары. Каждый элемент 7 резьбы 3 выполнен скругленным. Резьба 3 содержит четыре участка 8 (1 4),расположенных с возможностью формирования в вертикальном направлении четырех безрезьбовых участков 9, имеющих ширину 11 и условно ограниченных вертикальными параллельными линиями 10. Длина каждых двух элементов 7 в каждом участке 8 вь 1 полнена одинаковой. Кольцевой буртик 4 со стороны венчика 2 выполнен скругленным и содержит четыре выемки 11 радиальной формы, диаметр которых равен ширине 11 безрезьбовых участков 9. При этом радиальные выемки 11 расположены таким образом, 2что соответствующие вертикальные параллельные линии 10 являются касательными по отнощению К ним. Заявляемая горловина работает следующим образом. При укупорке тары после розлива в нее соответствующих жидкостей на горловину 1 устанавливается укупорочная крыщка соответствующей конструкции (на Чертеже не показана), резьбовой участок которой согласуется с расположением витков резьбы 3, выполненных на венчике 2 под углом к кромке 6 горловины, а контрольная лента снабжена элементами, ответными для радиальных выемок 11, выполненных в кольцевом буртике 4.При вскрытии крыщки, ее поворачивают на угол, достаточный для выведения из зацепления элементов 7 каждого участка 8 резьбы с соответствующими ответными элементами крыщки. При этом контрольная лента остается на месте (за счет фиксации в радиальных выемках ответных элементов контрольной ленты). Наличие безрезьбовых участков 9, согласно с которыми выполнены радиальные выемки 11 в кольцевом буртике 4,с учетом наличия ответных элементов на контрольной ленте крыщки, упрощает укупорку тары.Заявляемая горловина тары упрощает и улучщает фиксацию контрольной ленты крыщки, что позволяет более надежно крепить крыщку при герметизации тары, а также снимать крыщку, в случае необходимости.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
