Насадка к излучателю лазерных терапевтических установок типа “Узор”

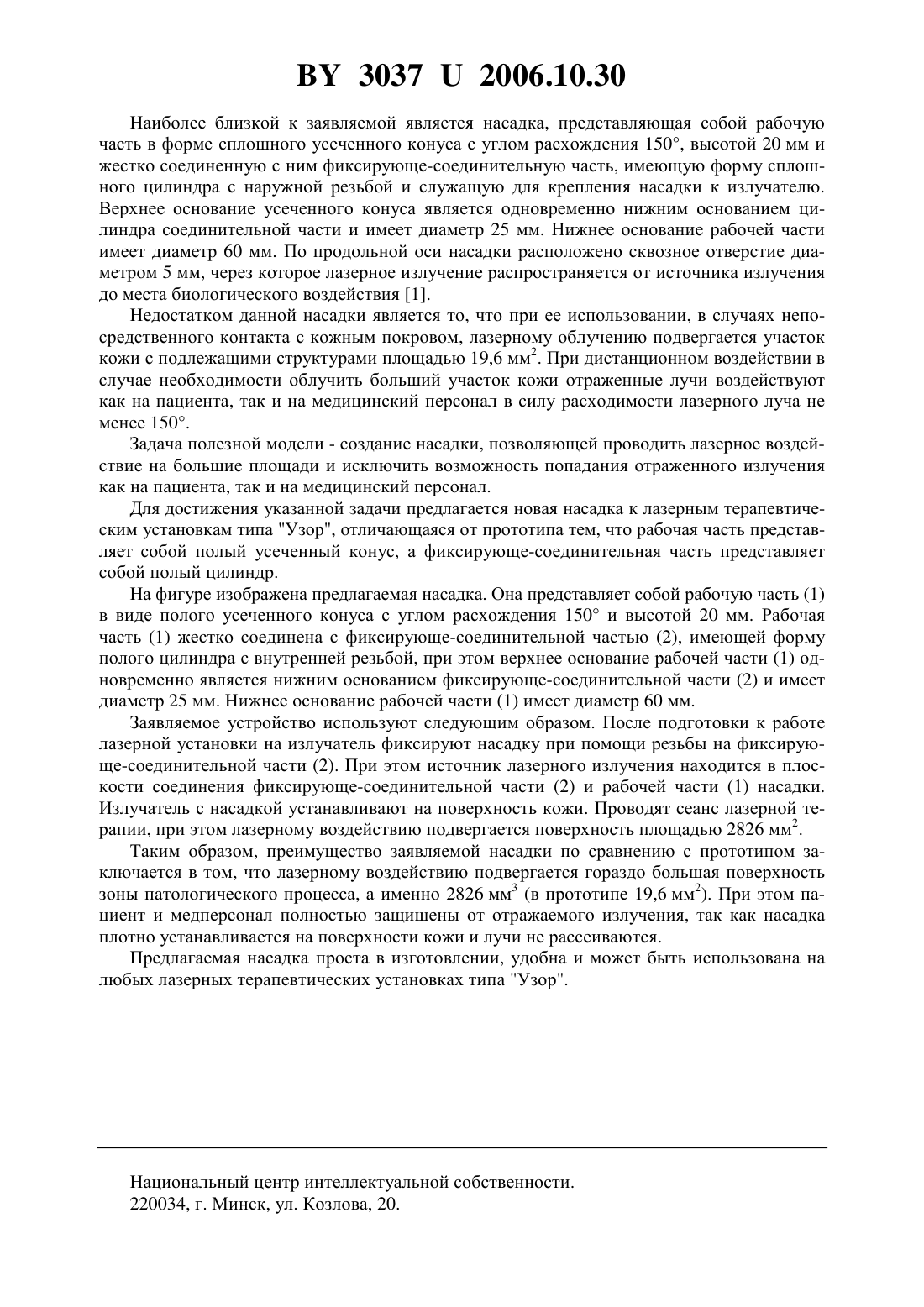

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАСАДКА К ИЗЛУЧАТЕЛЮ ЛАЗЕРНЫХ ТЕРАПЕВТИЧЕСКИХ УСТАНОВОК ТИПА УЗОР(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Смотрин Сергей Михайлович Жук Игорь Георгиевич Юрченко Валерий Петрович Ануфрик Славомир Степанович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Насадка к излучателю лазерных терапевтических установок типа Узор, содержащая рабочую часть в виде усеченного конуса с углом расхождения 150, высотой 20 мм, с диаметром верхнего основания 25 мм, нижнего основания - 60 мм, жестко соединенную с фиксирующе-соединительной частью, имеющей форму цилиндра с наружной резьбой, при этом верхнее основание рабочей части одновременно является нижним основанием фиксирующе-соединительной части, отличающаяся тем, что рабочая и фиксирующесоединительная части являются полыми.(56) 1. Евстигнеев А.Р. с соавт. Многофункциональная лазерная биофизическая установка Узор на полупроводниках. - Сб. тезисов докладов совещания Лазерная и магнитолазерная терапия в медицине. - Тюмень, 1987. - С. 65-66. Полезная модель относится к области медицины, а именно к физиотерапии, и может быть использована при применении лазерного излучения для лечения послеоперационных ран, воспалительных заболеваний кожи, подкожной клетчатки, мышц, суставов. Необходимость в создании устройства возникла в связи с широким применением инфракрасного лазерного излучения в клинической медицине для лечения ран, воспалительных процессов кожи, подкожной клетчатки и т.д. и существующими трудностями,возникающими при использовании серийных насадок. 30372006.10.30 Наиболее близкой к заявляемой является насадка, представляющая собой рабочую часть в форме сплошного усеченного конуса с углом расхождения 150, высотой 20 мм и жестко соединенную с ним фиксирующе-соединительную часть, имеющую форму сплошного цилиндра с наружной резьбой и служащую для крепления насадки к излучателю. Верхнее основание усеченного конуса является одновременно нижним основанием цилиндра соединительной части и имеет диаметр 25 мм. Нижнее основание рабочей части имеет диаметр 60 мм. По продольной оси насадки расположено сквозное отверстие диаметром 5 мм, через которое лазерное излучение распространяется от источника излучения до места биологического воздействия 1. Недостатком данной насадки является то, что при ее использовании, в случаях непосредственного контакта с кожным покровом, лазерному облучению подвергается участок кожи с подлежащими структурами площадью 19,6 мм 2. При дистанционном воздействии в случае необходимости облучить больший участок кожи отраженные лучи воздействуют как на пациента, так и на медицинский персонал в силу расходимости лазерного луча не менее 150. Задача полезной модели - создание насадки, позволяющей проводить лазерное воздействие на большие площади и исключить возможность попадания отраженного излучения как на пациента, так и на медицинский персонал. Для достижения указанной задачи предлагается новая насадка к лазерным терапевтическим установкам типа Узор, отличающаяся от прототипа тем, что рабочая часть представляет собой полый усеченный конус, а фиксирующе-соединительная часть представляет собой полый цилиндр. На фигуре изображена предлагаемая насадка. Она представляет собой рабочую часть (1) в виде полого усеченного конуса с углом расхождения 150 и высотой 20 мм. Рабочая часть (1) жестко соединена с фиксирующе-соединительной частью (2), имеющей форму полого цилиндра с внутренней резьбой, при этом верхнее основание рабочей части (1) одновременно является нижним основанием фиксирующе-соединительной части (2) и имеет диаметр 25 мм. Нижнее основание рабочей части (1) имеет диаметр 60 мм. Заявляемое устройство используют следующим образом. После подготовки к работе лазерной установки на излучатель фиксируют насадку при помощи резьбы на фиксирующе-соединительной части (2). При этом источник лазерного излучения находится в плоскости соединения фиксирующе-соединительной части (2) и рабочей части (1) насадки. Излучатель с насадкой устанавливают на поверхность кожи. Проводят сеанс лазерной терапии, при этом лазерному воздействию подвергается поверхность площадью 2826 мм 2. Таким образом, преимущество заявляемой насадки по сравнению с прототипом заключается в том, что лазерному воздействию подвергается гораздо большая поверхность зоны патологического процесса, а именно 2826 мм 3 (в прототипе 19,6 мм 2). При этом пациент и медперсонал полностью защищены от отражаемого излучения, так как насадка плотно устанавливается на поверхности кожи и лучи не рассеиваются. Предлагаемая насадка проста в изготовлении, удобна и может быть использована на любых лазерных терапевтических установках типа Узор. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
