Насадка для системы воздушно-водяного охлаждения

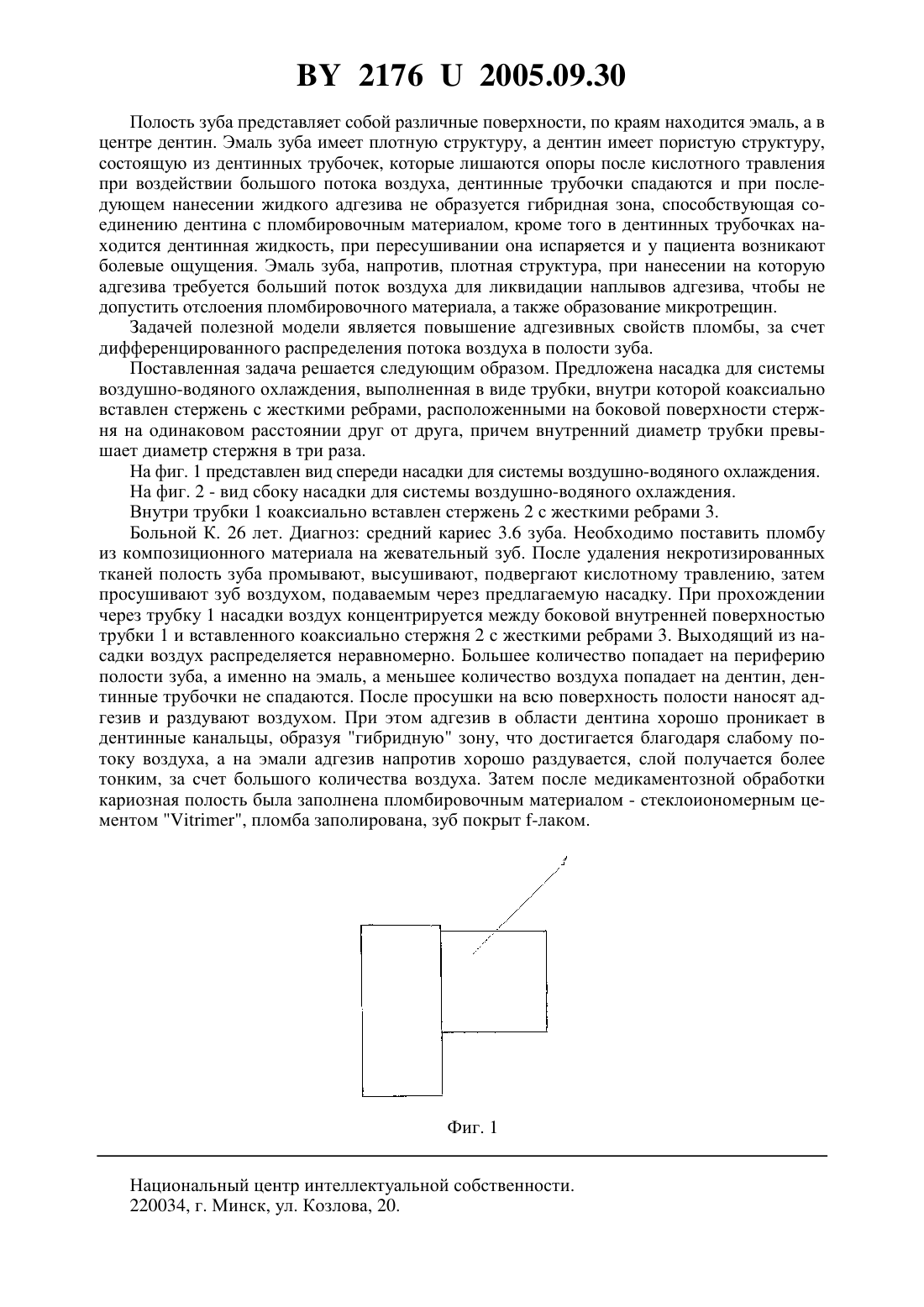

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАСАДКА ДЛЯ СИСТЕМЫ ВОЗДУШНО-ВОДЯНОГО ОХЛАЖДЕНИЯ(71) Заявитель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(72) Авторы Луцкая Ирина Константиновна Запашник Татьяна Анатольевна Новак Наталья Владимировна(73) Патентообладатель Государственное высшее учебное учреждение Белорусская медицинская академия последипломного образования(57) Насадка для системы воздушно-водяного охлаждения, выполненная в виде трубки,отличающаяся тем, что внутри трубки коаксиально вставлен стержень с жесткими ребрами, расположенными на боковой поверхности стержня на одинаковом расстоянии друг от друга, причем внутренний диаметр трубки превышает диаметр стержня в три раза.(56) 1. Николаев А.И., Уепов Л Практическая терапевтическая стоматология Учебное пособие. - М. Мед. Пресс-информ, 2004. - С. 34-38. Фиг. 2 Полезная модель относится к медицине, к разделу стоматологии. Известна насадка к пистолету стоматологической установки для подачи воздуха, выполненная в виде трубки 1. Недостатком известной насадки является одинаковое количество подаваемого воздуха на все участки полости зуба. 21762005.09.30 Полость зуба представляет собой различные поверхности, по краям находится эмаль, а в центре дентин. Эмаль зуба имеет плотную структуру, а дентин имеет пористую структуру,состоящую из дентинных трубочек, которые лишаются опоры после кислотного травления при воздействии большого потока воздуха, дентинные трубочки спадаются и при последующем нанесении жидкого адгезива не образуется гибридная зона, способствующая соединению дентина с пломбировочным материалом, кроме того в дентинных трубочках находится дентинная жидкость, при пересушивании она испаряется и у пациента возникают болевые ощущения. Эмаль зуба, напротив, плотная структура, при нанесении на которую адгезива требуется больший поток воздуха для ликвидации наплывов адгезива, чтобы не допустить отслоения пломбировочного материала, а также образование микротрещин. Задачей полезной модели является повышение адгезивных свойств пломбы, за счет дифференцированного распределения потока воздуха в полости зуба. Поставленная задача решается следующим образом. Предложена насадка для системы воздушно-водяного охлаждения, выполненная в виде трубки, внутри которой коаксиально вставлен стержень с жесткими ребрами, расположенными на боковой поверхности стержня на одинаковом расстоянии друг от друга, причем внутренний диаметр трубки превышает диаметр стержня в три раза. На фиг. 1 представлен вид спереди насадки для системы воздушно-водяного охлаждения. На фиг. 2 - вид сбоку насадки для системы воздушно-водяного охлаждения. Внутри трубки 1 коаксиально вставлен стержень 2 с жесткими ребрами 3. Больной К. 26 лет. Диагноз средний кариес 3.6 зуба. Необходимо поставить пломбу из композиционного материала на жевательный зуб. После удаления некротизированных тканей полость зуба промывают, высушивают, подвергают кислотному травлению, затем просушивают зуб воздухом, подаваемым через предлагаемую насадку. При прохождении через трубку 1 насадки воздух концентрируется между боковой внутренней поверхностью трубки 1 и вставленного коаксиально стержня 2 с жесткими ребрами 3. Выходящий из насадки воздух распределяется неравномерно. Большее количество попадает на периферию полости зуба, а именно на эмаль, а меньшее количество воздуха попадает на дентин, дентинные трубочки не спадаются. После просушки на всю поверхность полости наносят адгезив и раздувают воздухом. При этом адгезив в области дентина хорошо проникает в дентинные канальцы, образуя гибридную зону, что достигается благодаря слабому потоку воздуха, а на эмали адгезив напротив хорошо раздувается, слой получается более тонким, за счет большого количества воздуха. Затем после медикаментозной обработки кариозная полость была заполнена пломбировочным материалом - стеклоиономерным цементом , пломба заполирована, зуб покрыт -лаком. Фиг. 1 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
