Рудничный источник электропитания

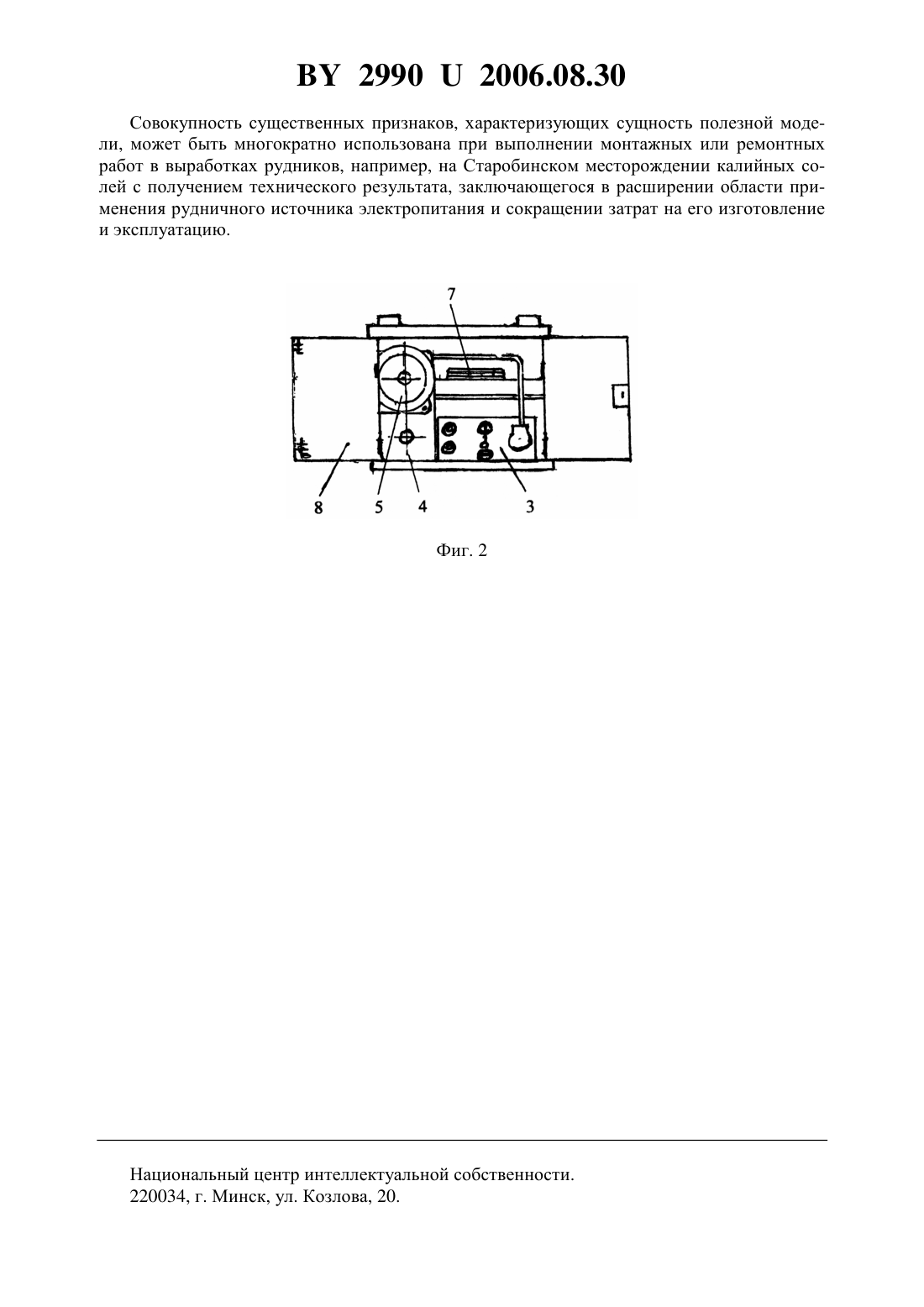

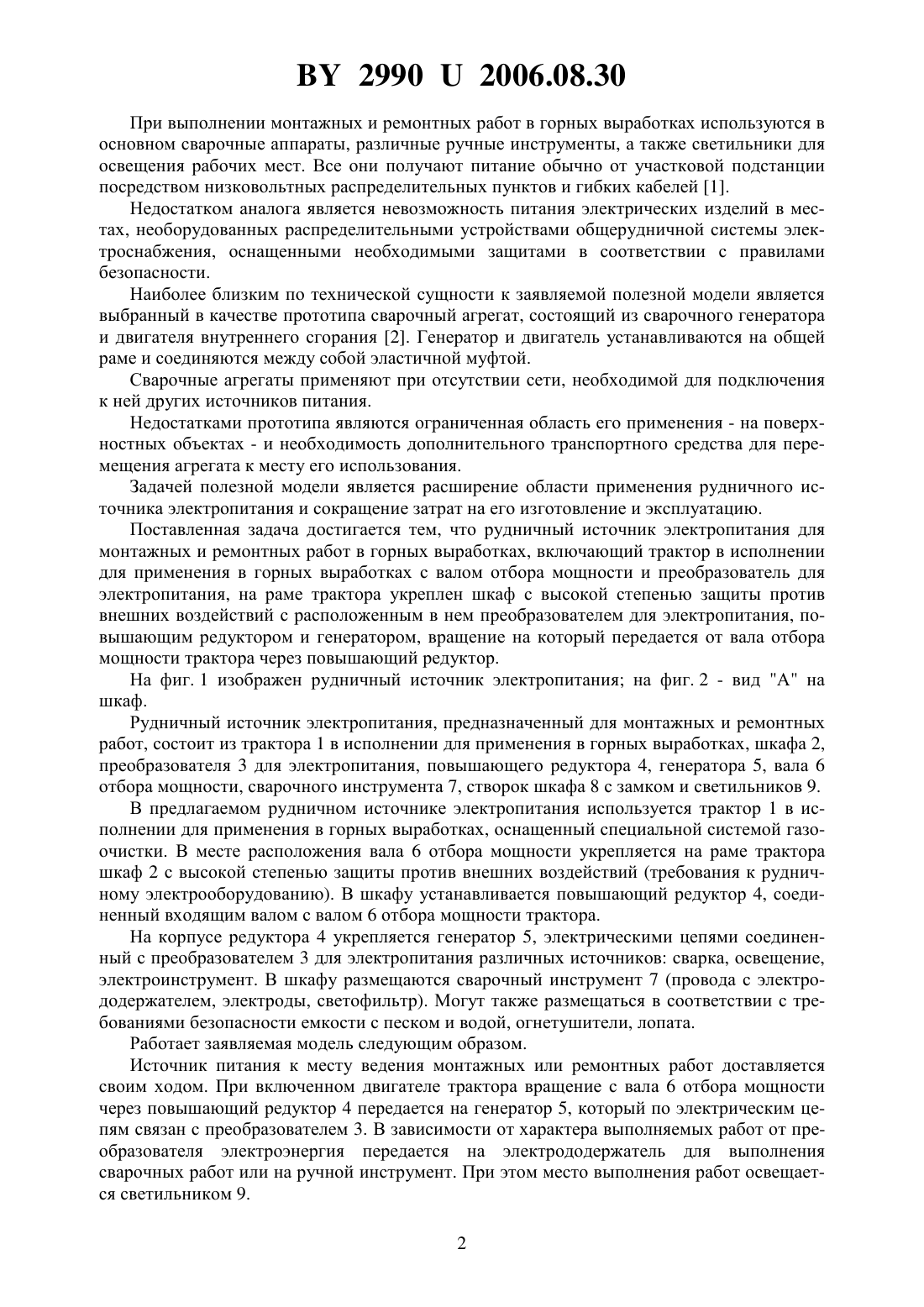

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович Гапанович Валерий Васильевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Рудничный источник электропитания для монтажных и ремонтных работ в горных выработках, включающий трактор в исполнении для применения в горных выработках с валом отбора мощности и преобразователь для электропитания, отличающийся тем, что на раме трактора укреплен шкаф с высокой степенью защиты против внешних воздействий с расположенными в нем преобразователем для электропитания, повышающим редуктором и генератором, вращение на который передается от вала отбора мощности трактора через повышающий редуктор.(56) 1. Справочник по разработке соляных месторождений / Под редакций Р.С. Пермякова.М. Недра, 1986. - С. 166, 167. 2. Ханопетов М.В. Сварка и резка металлов. - М. Стройиздат, 1977. - С. 72, 73 (прототип). Фиг. 1 Полезная модель относится к горной промышленности и может быть использована для монтажных и ремонтных работ в горных выработках, например, при разработке Старобинского месторождения калийных солей. 29902006.08.30 При выполнении монтажных и ремонтных работ в горных выработках используются в основном сварочные аппараты, различные ручные инструменты, а также светильники для освещения рабочих мест. Все они получают питание обычно от участковой подстанции посредством низковольтных распределительных пунктов и гибких кабелей 1. Недостатком аналога является невозможность питания электрических изделий в местах, необорудованных распределительными устройствами общерудничной системы электроснабжения, оснащенными необходимыми защитами в соответствии с правилами безопасности. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа сварочный агрегат, состоящий из сварочного генератора и двигателя внутреннего сгорания 2. Генератор и двигатель устанавливаются на общей раме и соединяются между собой эластичной муфтой. Сварочные агрегаты применяют при отсутствии сети, необходимой для подключения к ней других источников питания. Недостатками прототипа являются ограниченная область его применения - на поверхностных объектах - и необходимость дополнительного транспортного средства для перемещения агрегата к месту его использования. Задачей полезной модели является расширение области применения рудничного источника электропитания и сокращение затрат на его изготовление и эксплуатацию. Поставленная задача достигается тем, что рудничный источник электропитания для монтажных и ремонтных работ в горных выработках, включающий трактор в исполнении для применения в горных выработках с валом отбора мощности и преобразователь для электропитания, на раме трактора укреплен шкаф с высокой степенью защиты против внешних воздействий с расположенным в нем преобразователем для электропитания, повышающим редуктором и генератором, вращение на который передается от вала отбора мощности трактора через повышающий редуктор. На фиг. 1 изображен рудничный источник электропитания на фиг. 2 - вид А на шкаф. Рудничный источник электропитания, предназначенный для монтажных и ремонтных работ, состоит из трактора 1 в исполнении для применения в горных выработках, шкафа 2,преобразователя 3 для электропитания, повышающего редуктора 4, генератора 5, вала 6 отбора мощности, сварочного инструмента 7, створок шкафа 8 с замком и светильников 9. В предлагаемом рудничном источнике электропитания используется трактор 1 в исполнении для применения в горных выработках, оснащенный специальной системой газоочистки. В месте расположения вала 6 отбора мощности укрепляется на раме трактора шкаф 2 с высокой степенью защиты против внешних воздействий (требования к рудничному электрооборудованию). В шкафу устанавливается повышающий редуктор 4, соединенный входящим валом с валом 6 отбора мощности трактора. На корпусе редуктора 4 укрепляется генератор 5, электрическими цепями соединенный с преобразователем 3 для электропитания различных источников сварка, освещение,электроинструмент. В шкафу размещаются сварочный инструмент 7 (провода с электрододержателем, электроды, светофильтр). Могут также размещаться в соответствии с требованиями безопасности емкости с песком и водой, огнетушители, лопата. Работает заявляемая модель следующим образом. Источник питания к месту ведения монтажных или ремонтных работ доставляется своим ходом. При включенном двигателе трактора вращение с вала 6 отбора мощности через повышающий редуктор 4 передается на генератор 5, который по электрическим цепям связан с преобразователем 3. В зависимости от характера выполняемых работ от преобразователя электроэнергия передается на электрододержатель для выполнения сварочных работ или на ручной инструмент. При этом место выполнения работ освещается светильником 9. 2 29902006.08.30 Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при выполнении монтажных или ремонтных работ в выработках рудников, например, на Старобинском месторождении калийных солей с получением технического результата, заключающегося в расширении области применения рудничного источника электропитания и сокращении затрат на его изготовление и эксплуатацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
