Поглотитель электромагнитного излучения

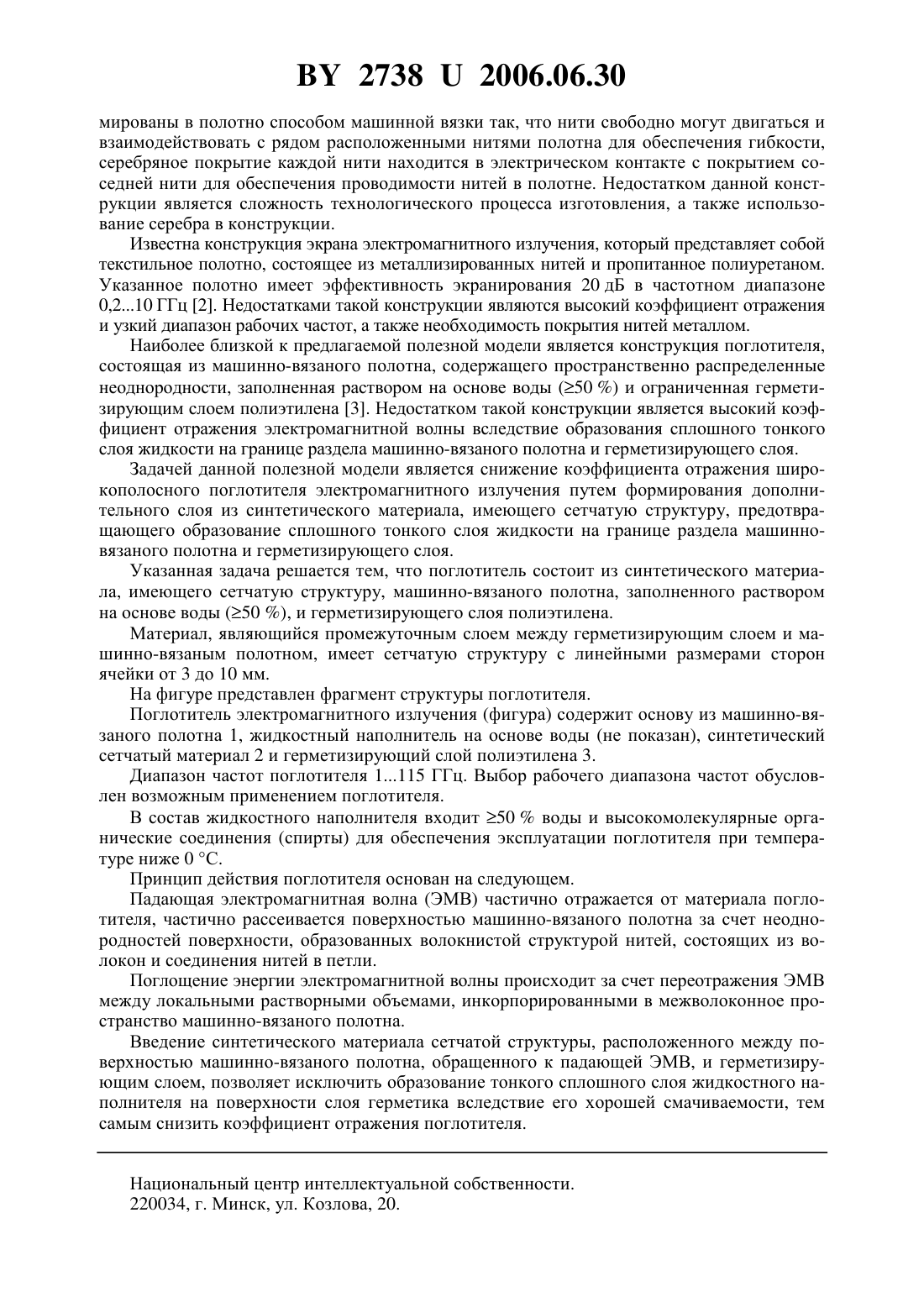

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(72) Авторы Лыньков Леонид Михайлович Борботько Тимофей Валентинович Терех Иван Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники(57) Поглотитель электромагнитного излучения, содержащий машинно-вязаное полотно,пропитанное жидкостным наполнителем на основе воды, герметизированного слоем полиэтилена, отличающийся тем, что в его состав введен синтетический материал сетчатой структуры, расположенный между одной из сторон машинно-вязаного полотна, обращенной к падающей электромагнитной волне, и герметизирующим слоем.(56) 1. Пат. 5968854 США, МПК В 32 В 009/00./,(США).943957 Заявл. 3.10.1997 Опубл. 19.10.1999 НПК 442/132. - 10 с. 2. Пат. 4572960 США, МПК 21 003/02./,. ,/,(США).348190 Заявл. 1.11.1982 Опубл. 25.02.1986 НПК 250/516.1. - 12 с. 3. Пат.1119 Республика Беларусь, МПК Н 01 17/00. Поглотитель электромагнитного излучения / Лыньков Л.М., Борботько Т.В., Колбун Н.В. / УО Белорусский государственный университет информатики и радиоэлектроники, 20030142, заявл. 04.04.2003 опубл. в АБ 4, 2004 г. Полезная модель относится к устройствам антенной техники, в частности к устройствам для поглощения излучаемых антенной волн, и может быть использована для создания широкополосных поглотителей электромагнитного излучения для защиты биологических объектов от излучения естественных и антропогенных источников ЭМИ, обеспечения защиты информации и т.п. Известна конструкция поглотителя электромагнитного излучения, которая представляет собой гибкое полотно, состоящее из множества синтетических нитей, покрытых серебром, с содержанием серебра не менее 20 от веса полотна 1. Указанные нити сфор 27382006.06.30 мированы в полотно способом машинной вязки так, что нити свободно могут двигаться и взаимодействовать с рядом расположенными нитями полотна для обеспечения гибкости,серебряное покрытие каждой нити находится в электрическом контакте с покрытием соседней нити для обеспечения проводимости нитей в полотне. Недостатком данной конструкции является сложность технологического процесса изготовления, а также использование серебра в конструкции. Известна конструкция экрана электромагнитного излучения, который представляет собой текстильное полотно, состоящее из металлизированных нитей и пропитанное полиуретаном. Указанное полотно имеет эффективность экранирования 20 дБ в частотном диапазоне 0,210 ГГц 2. Недостатками такой конструкции являются высокий коэффициент отражения и узкий диапазон рабочих частот, а также необходимость покрытия нитей металлом. Наиболее близкой к предлагаемой полезной модели является конструкция поглотителя,состоящая из машинно-вязаного полотна, содержащего пространственно распределенные неоднородности, заполненная раствором на основе воды (50 ) и ограниченная герметизирующим слоем полиэтилена 3. Недостатком такой конструкции является высокий коэффициент отражения электромагнитной волны вследствие образования сплошного тонкого слоя жидкости на границе раздела машинно-вязаного полотна и герметизирующего слоя. Задачей данной полезной модели является снижение коэффициента отражения широкополосного поглотителя электромагнитного излучения путем формирования дополнительного слоя из синтетического материала, имеющего сетчатую структуру, предотвращающего образование сплошного тонкого слоя жидкости на границе раздела машинновязаного полотна и герметизирующего слоя. Указанная задача решается тем, что поглотитель состоит из синтетического материала, имеющего сетчатую структуру, машинно-вязаного полотна, заполненного раствором на основе воды (50 ), и герметизирующего слоя полиэтилена. Материал, являющийся промежуточным слоем между герметизирующим слоем и машинно-вязаным полотном, имеет сетчатую структуру с линейными размерами сторон ячейки от 3 до 10 мм. На фигуре представлен фрагмент структуры поглотителя. Поглотитель электромагнитного излучения (фигура) содержит основу из машинно-вязаного полотна 1, жидкостный наполнитель на основе воды (не показан), синтетический сетчатый материал 2 и герметизирующий слой полиэтилена 3. Диапазон частот поглотителя 1115 ГГц. Выбор рабочего диапазона частот обусловлен возможным применением поглотителя. В состав жидкостного наполнителя входит 50 воды и высокомолекулярные органические соединения (спирты) для обеспечения эксплуатации поглотителя при температуре ниже 0 С. Принцип действия поглотителя основан на следующем. Падающая электромагнитная волна (ЭМВ) частично отражается от материала поглотителя, частично рассеивается поверхностью машинно-вязаного полотна за счет неоднородностей поверхности, образованных волокнистой структурой нитей, состоящих из волокон и соединения нитей в петли. Поглощение энергии электромагнитной волны происходит за счет переотражения ЭМВ между локальными растворными объемами, инкорпорированными в межволоконное пространство машинно-вязаного полотна. Введение синтетического материала сетчатой структуры, расположенного между поверхностью машинно-вязаного полотна, обращенного к падающей ЭМВ, и герметизирующим слоем, позволяет исключить образование тонкого сплошного слоя жидкостного наполнителя на поверхности слоя герметика вследствие его хорошей смачиваемости, тем самым снизить коэффициент отражения поглотителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
