Пьезоэлектрическая зажигалка

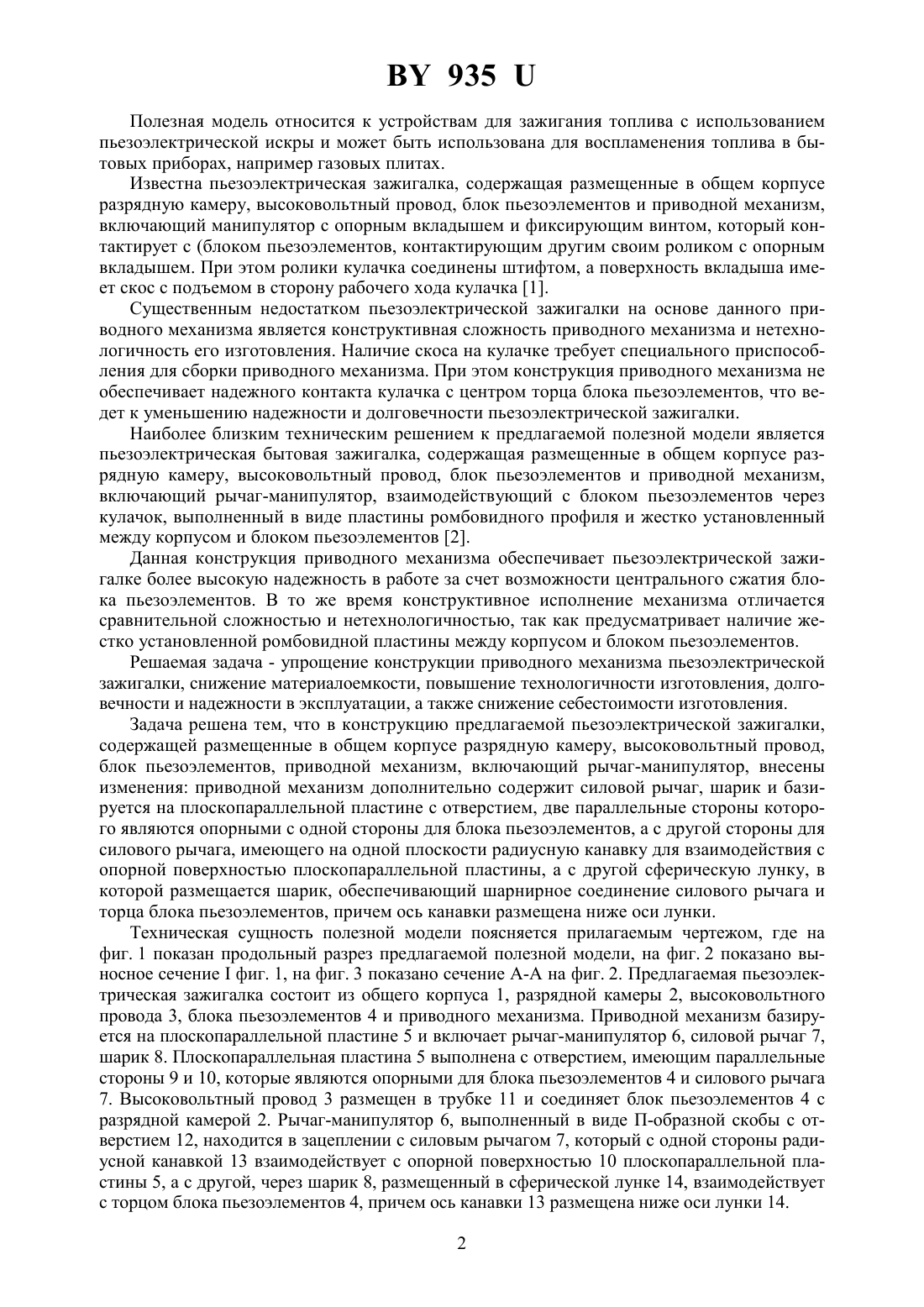

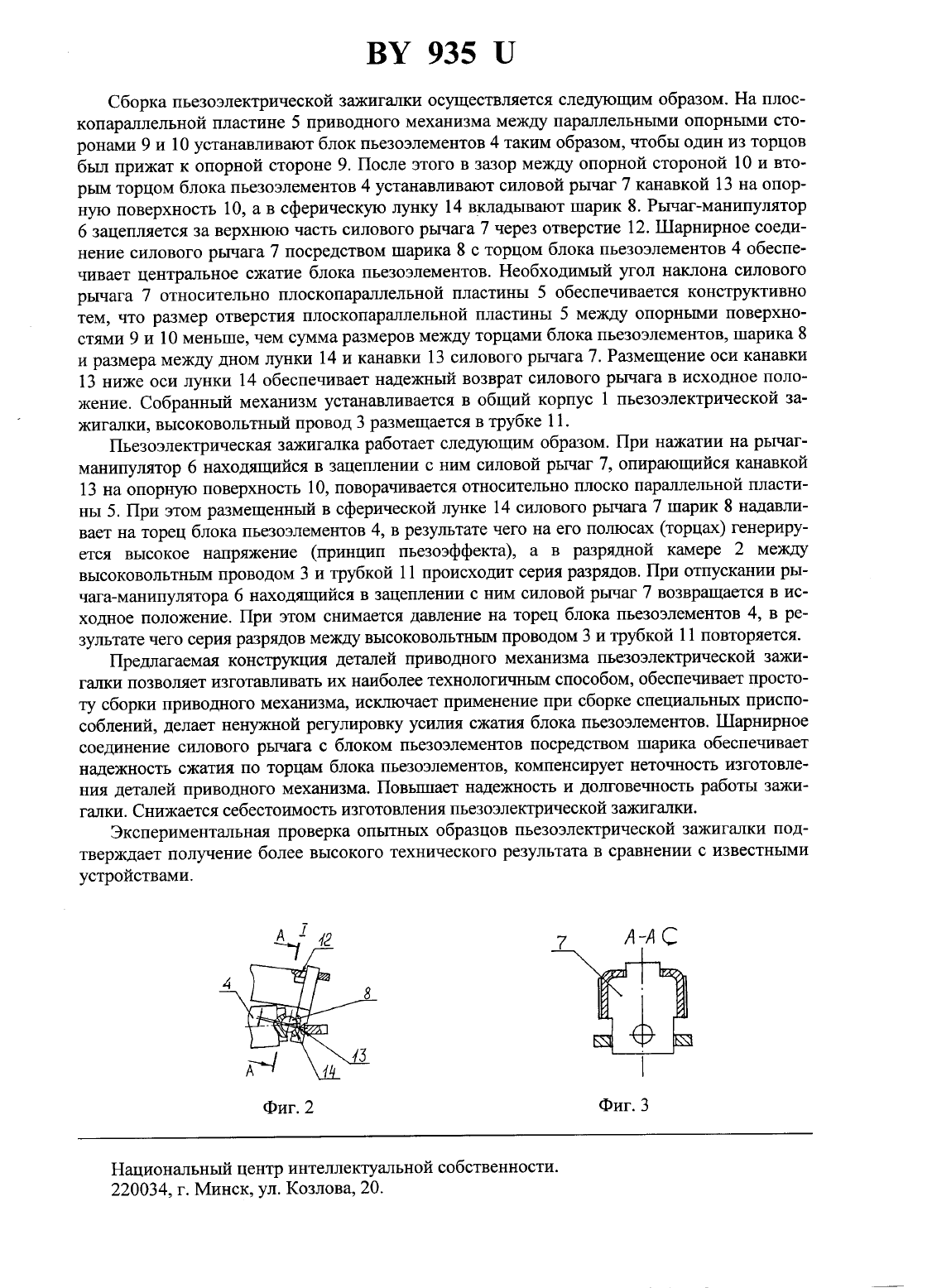

(71) Заявитель Республиканское унитарное производственное предприятие Мегом(72) Авторы Дерябин Геннадий Аркадьевич Кукуруза Андрей Владимирович(73) Патентообладатель Республиканское унитарное производственное предприятие Мегом(57) Пьезоэлектрическая зажигалка, содержащая в общем корпусе разрядную камеру, высоковольтный провод, блок пьезоэлементов и приводной механизм, включающий рычагманипулятор, отличающаяся тем, что приводной механизм дополнительно содержит силовой рычаг, шарик и базируется на плоскопараллельной пластине с отверстием, две параллельные стороны которого являются опорными с одной стороны для блока пьезоэлементов, а с другой стороны для силового рычага, имеющего на одной плоскости радиусную канавку для взаимодействия с опорной поверхностью плоскопараллельной пластины, а с другой сферическую лунку, в которой размещается шарик, обеспечивающий шарнирное соединение силового рычага и торца блока пьезоэлементов, причем ось канавки размещена ниже оси лунки. 935 Полезная модель относится к устройствам для зажигания топлива с использованием пьезоэлектрической искры и может быть использована для воспламенения топлива в бытовых приборах, например газовых плитах. Известна пьезоэлектрическая зажигалка, содержащая размещенные в общем корпусе разрядную камеру, высоковольтный провод, блок пьезоэлементов и приводной механизм,включающий манипулятор с опорным вкладышем и фиксирующим винтом, который контактирует с (блоком пьезоэлементов, контактирующим другим своим роликом с опорным вкладышем. При этом ролики кулачка соединены штифтом, а поверхность вкладыша имеет скос с подъемом в сторону рабочего хода кулачка 1. Существенным недостатком пьезоэлектрической зажигалки на основе данного приводного механизма является конструктивная сложность приводного механизма и нетехнологичность его изготовления. Наличие скоса на кулачке требует специального приспособления для сборки приводного механизма. При этом конструкция приводного механизма не обеспечивает надежного контакта кулачка с центром торца блока пьезоэлементов, что ведет к уменьшению надежности и долговечности пьезоэлектрической зажигалки. Наиболее близким техническим решением к предлагаемой полезной модели является пьезоэлектрическая бытовая зажигалка, содержащая размещенные в общем корпусе разрядную камеру, высоковольтный провод, блок пьезоэлементов и приводной механизм,включающий рычаг-манипулятор, взаимодействующий с блоком пьезоэлементов через кулачок, выполненный в виде пластины ромбовидного профиля и жестко установленный между корпусом и блоком пьезоэлементов 2. Данная конструкция приводного механизма обеспечивает пьезоэлектрической зажигалке более высокую надежность в работе за счет возможности центрального сжатия блока пьезоэлементов. В то же время конструктивное исполнение механизма отличается сравнительной сложностью и нетехнологичностью, так как предусматривает наличие жестко установленной ромбовидной пластины между корпусом и блоком пьезоэлементов. Решаемая задача - упрощение конструкции приводного механизма пьезоэлектрической зажигалки, снижение материалоемкости, повышение технологичности изготовления, долговечности и надежности в эксплуатации, а также снижение себестоимости изготовления. Задача решена тем, что в конструкцию предлагаемой пьезоэлектрической зажигалки,содержащей размещенные в общем корпусе разрядную камеру, высоковольтный провод,блок пьезоэлементов, приводной механизм, включающий рычаг-манипулятор, внесены изменения приводной механизм дополнительно содержит силовой рычаг, шарик и базируется на плоскопараллельной пластине с отверстием, две параллельные стороны которого являются опорными с одной стороны для блока пьезоэлементов, а с другой стороны для силового рычага, имеющего на одной плоскости радиусную канавку для взаимодействия с опорной поверхностью плоскопараллельной пластины, а с другой сферическую лунку, в которой размещается шарик, обеспечивающий шарнирное соединение силового рычага и торца блока пьезоэлементов, причем ось канавки размещена ниже оси лунки. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показан продольный разрез предлагаемой полезной модели, на фиг. 2 показано выносное сечениефиг. 1, на фиг. 3 показано сечение А-А на фиг. 2. Предлагаемая пьезоэлектрическая зажигалка состоит из общего корпуса 1, разрядной камеры 2, высоковольтного провода 3, блока пьезоэлементов 4 и приводного механизма. Приводной механизм базируется на плоскопараллельной пластине 5 и включает рычаг-манипулятор 6, силовой рычаг 7,шарик 8. Плоскопараллельная пластина 5 выполнена с отверстием, имеющим параллельные стороны 9 и 10, которые являются опорными для блока пьезоэлементов 4 и силового рычага 7. Высоковольтный провод 3 размещен в трубке 11 и соединяет блок пьезоэлементов 4 с разрядной камерой 2. Рычаг-манипулятор 6, выполненный в виде П-образной скобы с отверстием 12, находится в зацеплении с силовым рычагом 7, который с одной стороны радиусной канавкой 13 взаимодействует с опорной поверхностью 10 плоскопараллельной пластины 5, а с другой, через шарик 8, размещенный в сферической лунке 14, взаимодействует с торцом блока пьезоэлементов 4, причем ось канавки 13 размещена ниже оси лунки 14. 2
