Гидроуправляемый клапан

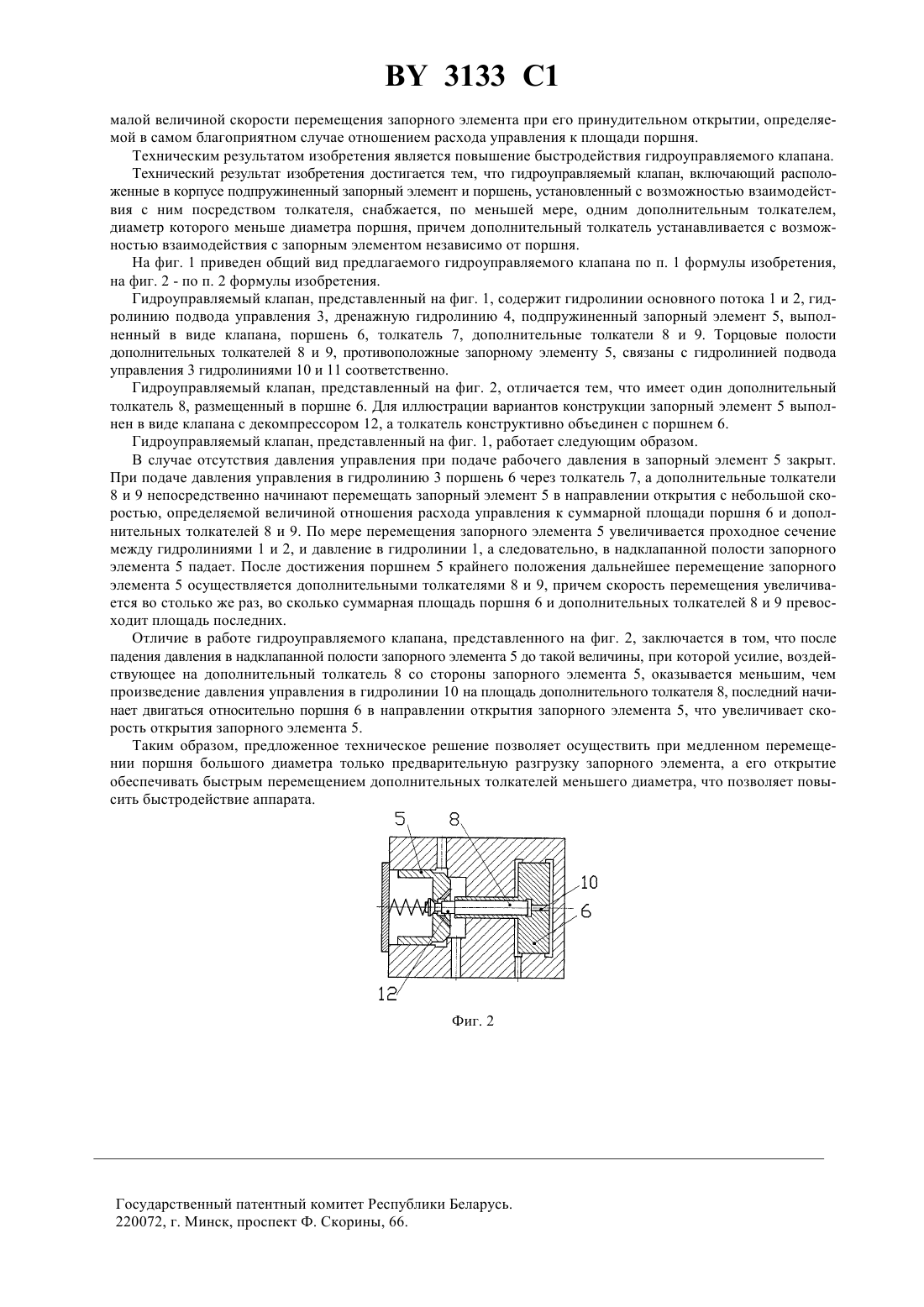

16 31/122 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Гомельское головное специальное конструкторско-технологическое бюро гидроаппаратуры с опытно-эспериментальным производством(73) Патентообладатель Гомельское головное специальное конструкторско-технологическое бюро гидроаппаратуры с опытноэкспериментальным производством(57) 1. Гидроуправляемый клапан, включающий расположенные в корпусе подпружиненный запорный элемент и поршень, установленный с возможностью взаимодействия с запорным элементом посредством толкателя, отличающийся тем, что он снабжен, по меньшей мере, одним дополнительным толкателем, диаметр которого меньше диаметра поршня, причем дополнительный толкатель установлен с возможностью взаимодействия с запорным элементом независимо от поршня. 2. Клапан по п. 1, отличающийся тем, что, по меньшей мере, один дополнительный толкатель размещен в поршне. Изобретение относится к области объемного гидропривода и может быть использовано в гидросистемах машин. Известны гидроуправляемые клапаны, включающие расположенные в корпусе подпружиненный запорный элемент и поршень, установленный с возможностью взаимодействия с ним посредством толкателя 1. К их числу относятся такие широко применяемые аппараты, как гидрозамки и клапаны наполнения, в которых подпружиненный запорный элемент, выполненный, как правило, в виде клапана, принудительно открывается при подаче к поршню давления управления за счет взаимодействия с толкателем, который может быть выполнен в виде отдельной детали или конструктивно объединен с поршнем. Недостатком таких конструкций является низкое быстродействие, особенно при больших диаметрах запорного элемента и поршня и малых величинах расхода управления, подаваемого к поршню, что вызывается 3133 1 малой величиной скорости перемещения запорного элемента при его принудительном открытии, определяемой в самом благоприятном случае отношением расхода управления к площади поршня. Техническим результатом изобретения является повышение быстродействия гидроуправляемого клапана. Технический результат изобретения достигается тем, что гидроуправляемый клапан, включающий расположенные в корпусе подпружиненный запорный элемент и поршень, установленный с возможностью взаимодействия с ним посредством толкателя, снабжается, по меньшей мере, одним дополнительным толкателем,диаметр которого меньше диаметра поршня, причем дополнительный толкатель устанавливается с возможностью взаимодействия с запорным элементом независимо от поршня. На фиг. 1 приведен общий вид предлагаемого гидроуправляемого клапана по п. 1 формулы изобретения,на фиг. 2 - по п. 2 формулы изобретения. Гидроуправляемый клапан, представленный на фиг. 1, содержит гидролинии основного потока 1 и 2, гидролинию подвода управления 3, дренажную гидролинию 4, подпружиненный запорный элемент 5, выполненный в виде клапана, поршень 6, толкатель 7, дополнительные толкатели 8 и 9. Торцовые полости дополнительных толкателей 8 и 9, противоположные запорному элементу 5, связаны с гидролинией подвода управления 3 гидролиниями 10 и 11 соответственно. Гидроуправляемый клапан, представленный на фиг. 2, отличается тем, что имеет один дополнительный толкатель 8, размещенный в поршне 6. Для иллюстрации вариантов конструкции запорный элемент 5 выполнен в виде клапана с декомпрессором 12, а толкатель конструктивно объединен с поршнем 6. Гидроуправляемый клапан, представленный на фиг. 1, работает следующим образом. В случае отсутствия давления управления при подаче рабочего давления в запорный элемент 5 закрыт. При подаче давления управления в гидролинию 3 поршень 6 через толкатель 7, а дополнительные толкатели 8 и 9 непосредственно начинают перемещать запорный элемент 5 в направлении открытия с небольшой скоростью, определяемой величиной отношения расхода управления к суммарной площади поршня 6 и дополнительных толкателей 8 и 9. По мере перемещения запорного элемента 5 увеличивается проходное сечение между гидролиниями 1 и 2, и давление в гидролинии 1, а следовательно, в надклапанной полости запорного элемента 5 падает. После достижения поршнем 5 крайнего положения дальнейшее перемещение запорного элемента 5 осуществляется дополнительными толкателями 8 и 9, причем скорость перемещения увеличивается во столько же раз, во сколько суммарная площадь поршня 6 и дополнительных толкателей 8 и 9 превосходит площадь последних. Отличие в работе гидроуправляемого клапана, представленного на фиг. 2, заключается в том, что после падения давления в надклапанной полости запорного элемента 5 до такой величины, при которой усилие, воздействующее на дополнительный толкатель 8 со стороны запорного элемента 5, оказывается меньшим, чем произведение давления управления в гидролинии 10 на площадь дополнительного толкателя 8, последний начинает двигаться относительно поршня 6 в направлении открытия запорного элемента 5, что увеличивает скорость открытия запорного элемента 5. Таким образом, предложенное техническое решение позволяет осуществить при медленном перемещении поршня большого диаметра только предварительную разгрузку запорного элемента, а его открытие обеспечивать быстрым перемещением дополнительных толкателей меньшего диаметра, что позволяет повысить быстродействие аппарата. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
