Многодисковый распылитель жидкости

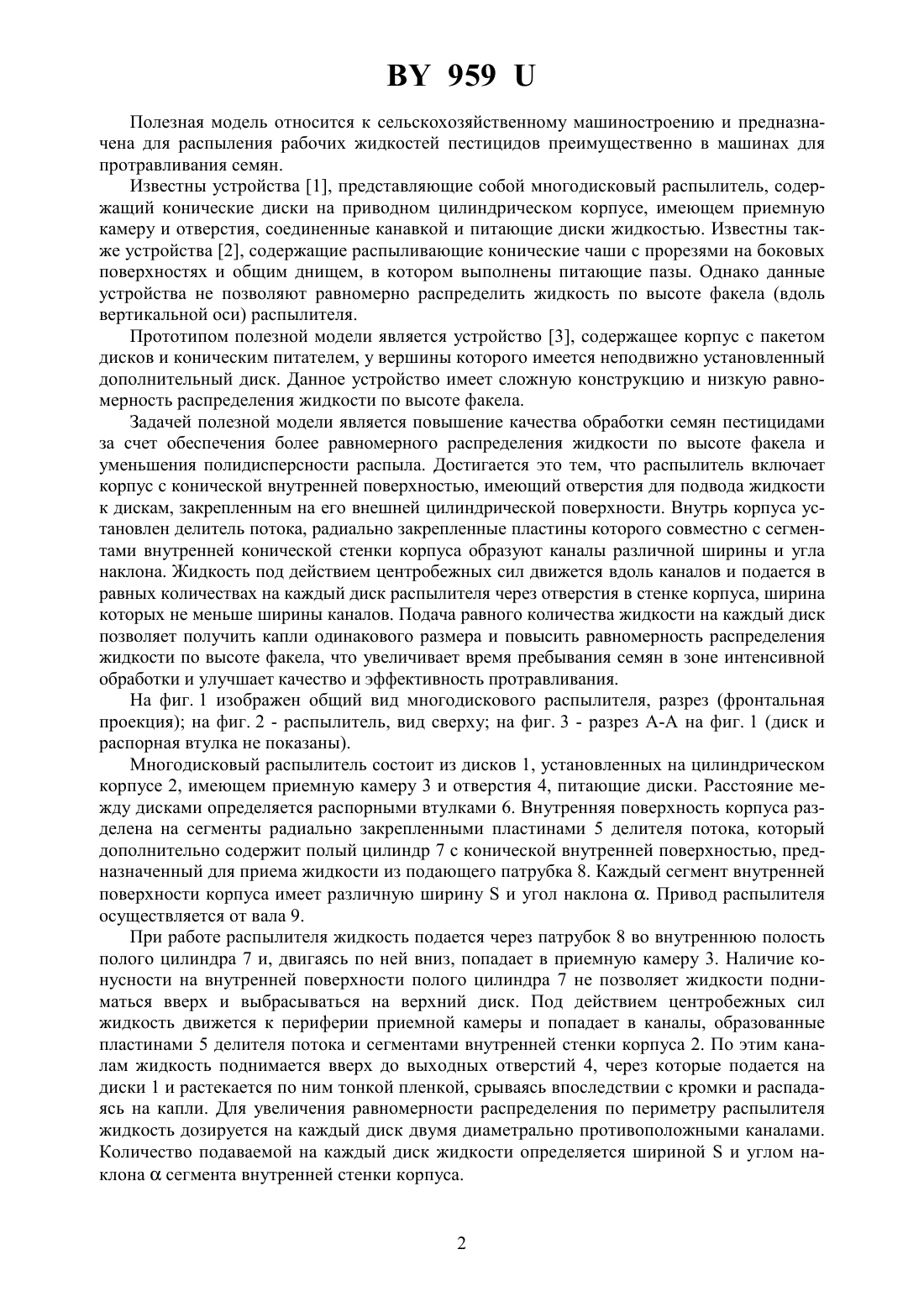

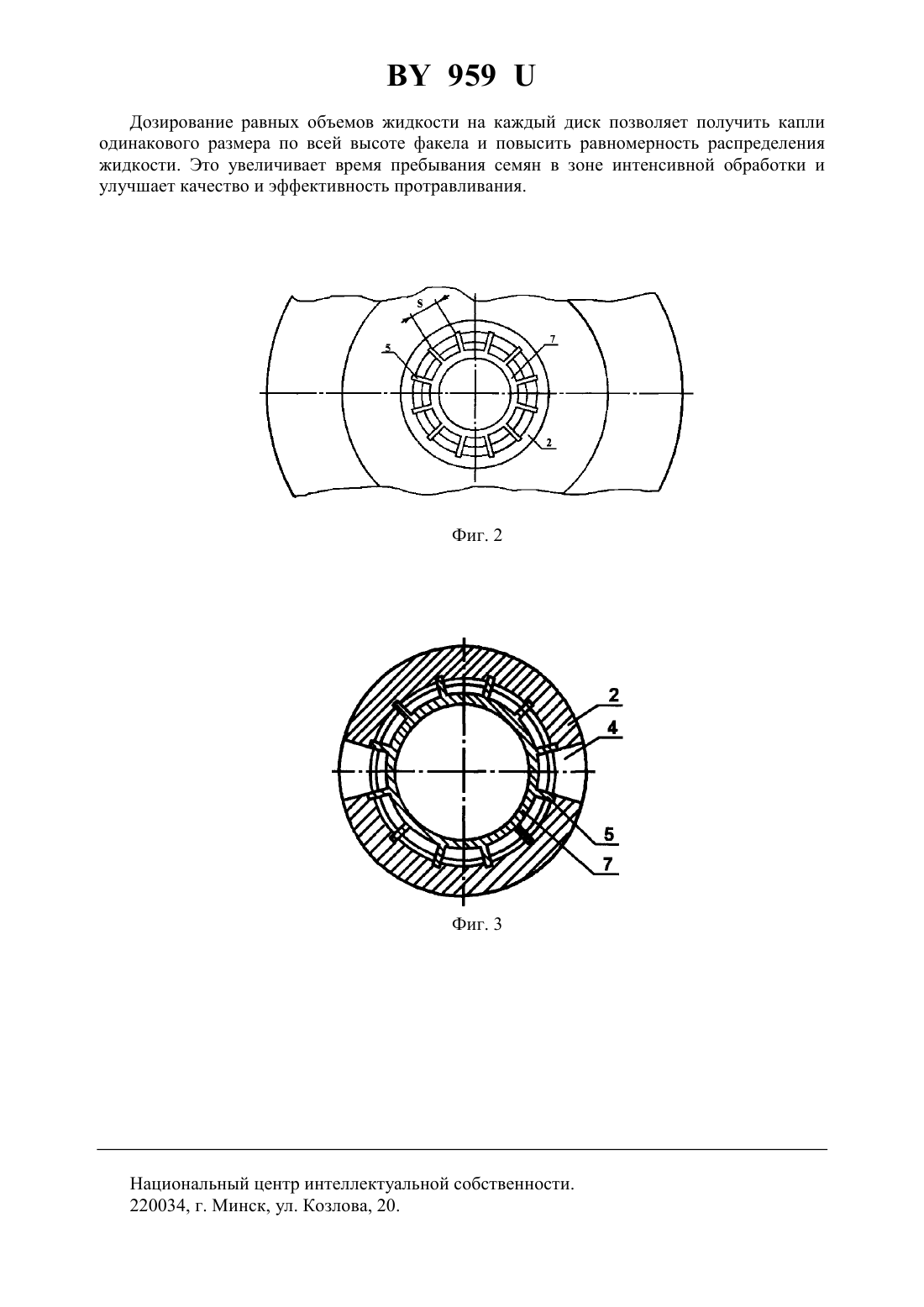

(51)01 7/00,01 1/02 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Маркевич Александр Евгеньевич(72) Автор Маркевич Александр Евгеньевич(73) Патентообладатель Маркевич Александр Евгеньевич(57) Многодисковый распылитель жидкости, включающий диски, закрепленные на приводном цилиндрическом корпусе с конической внутренней поверхностью и отверстиями для подвода жидкости к дискам, распорные втулки и приемную камеру, отличающийся тем, что в корпусе установлен делитель потока, радиально закрепленные пластины которого совместно с сегментами внутренней конической поверхности стенки корпуса образуют каналы, ширина и угол наклона которых больше в случае подвода жидкости к диску,более удаленному от приемной камеры, дозирующие на каждый диск распылителя одинаковые объемы жидкости через отверстия в стенке корпуса, ширина которых не меньше ширины каналов. 959 Полезная модель относится к сельскохозяйственному машиностроению и предназначена для распыления рабочих жидкостей пестицидов преимущественно в машинах для протравливания семян. Известны устройства 1, представляющие собой многодисковый распылитель, содержащий конические диски на приводном цилиндрическом корпусе, имеющем приемную камеру и отверстия, соединенные канавкой и питающие диски жидкостью. Известны также устройства 2, содержащие распыливающие конические чаши с прорезями на боковых поверхностях и общим днищем, в котором выполнены питающие пазы. Однако данные устройства не позволяют равномерно распределить жидкость по высоте факела (вдоль вертикальной оси) распылителя. Прототипом полезной модели является устройство 3, содержащее корпус с пакетом дисков и коническим питателем, у вершины которого имеется неподвижно установленный дополнительный диск. Данное устройство имеет сложную конструкцию и низкую равномерность распределения жидкости по высоте факела. Задачей полезной модели является повышение качества обработки семян пестицидами за счет обеспечения более равномерного распределения жидкости по высоте факела и уменьшения полидисперсности распыла. Достигается это тем, что распылитель включает корпус с конической внутренней поверхностью, имеющий отверстия для подвода жидкости к дискам, закрепленным на его внешней цилиндрической поверхности. Внутрь корпуса установлен делитель потока, радиально закрепленные пластины которого совместно с сегментами внутренней конической стенки корпуса образуют каналы различной ширины и угла наклона. Жидкость под действием центробежных сил движется вдоль каналов и подается в равных количествах на каждый диск распылителя через отверстия в стенке корпуса, ширина которых не меньше ширины каналов. Подача равного количества жидкости на каждый диск позволяет получить капли одинакового размера и повысить равномерность распределения жидкости по высоте факела, что увеличивает время пребывания семян в зоне интенсивной обработки и улучшает качество и эффективность протравливания. На фиг. 1 изображен общий вид многодискового распылителя, разрез (фронтальная проекция) на фиг. 2 - распылитель, вид сверху на фиг. 3 - разрез А-А на фиг. 1 (диск и распорная втулка не показаны). Многодисковый распылитель состоит из дисков 1, установленных на цилиндрическом корпусе 2, имеющем приемную камеру 3 и отверстия 4, питающие диски. Расстояние между дисками определяется распорными втулками 6. Внутренняя поверхность корпуса разделена на сегменты радиально закрепленными пластинами 5 делителя потока, который дополнительно содержит полый цилиндр 7 с конической внутренней поверхностью, предназначенный для приема жидкости из подающего патрубка 8. Каждый сегмент внутренней поверхности корпуса имеет различную ширинуи угол наклона . Привод распылителя осуществляется от вала 9. При работе распылителя жидкость подается через патрубок 8 во внутреннюю полость полого цилиндра 7 и, двигаясь по ней вниз, попадает в приемную камеру 3. Наличие конусности на внутренней поверхности полого цилиндра 7 не позволяет жидкости подниматься вверх и выбрасываться на верхний диск. Под действием центробежных сил жидкость движется к периферии приемной камеры и попадает в каналы, образованные пластинами 5 делителя потока и сегментами внутренней стенки корпуса 2. По этим каналам жидкость поднимается вверх до выходных отверстий 4, через которые подается на диски 1 и растекается по ним тонкой пленкой, срываясь впоследствии с кромки и распадаясь на капли. Для увеличения равномерности распределения по периметру распылителя жидкость дозируется на каждый диск двумя диаметрально противоположными каналами. Количество подаваемой на каждый диск жидкости определяется ширинойи углом наклонасегмента внутренней стенки корпуса. 959 Дозирование равных объемов жидкости на каждый диск позволяет получить капли одинакового размера по всей высоте факела и повысить равномерность распределения жидкости. Это увеличивает время пребывания семян в зоне интенсивной обработки и улучшает качество и эффективность протравливания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
