Распылитель порошков

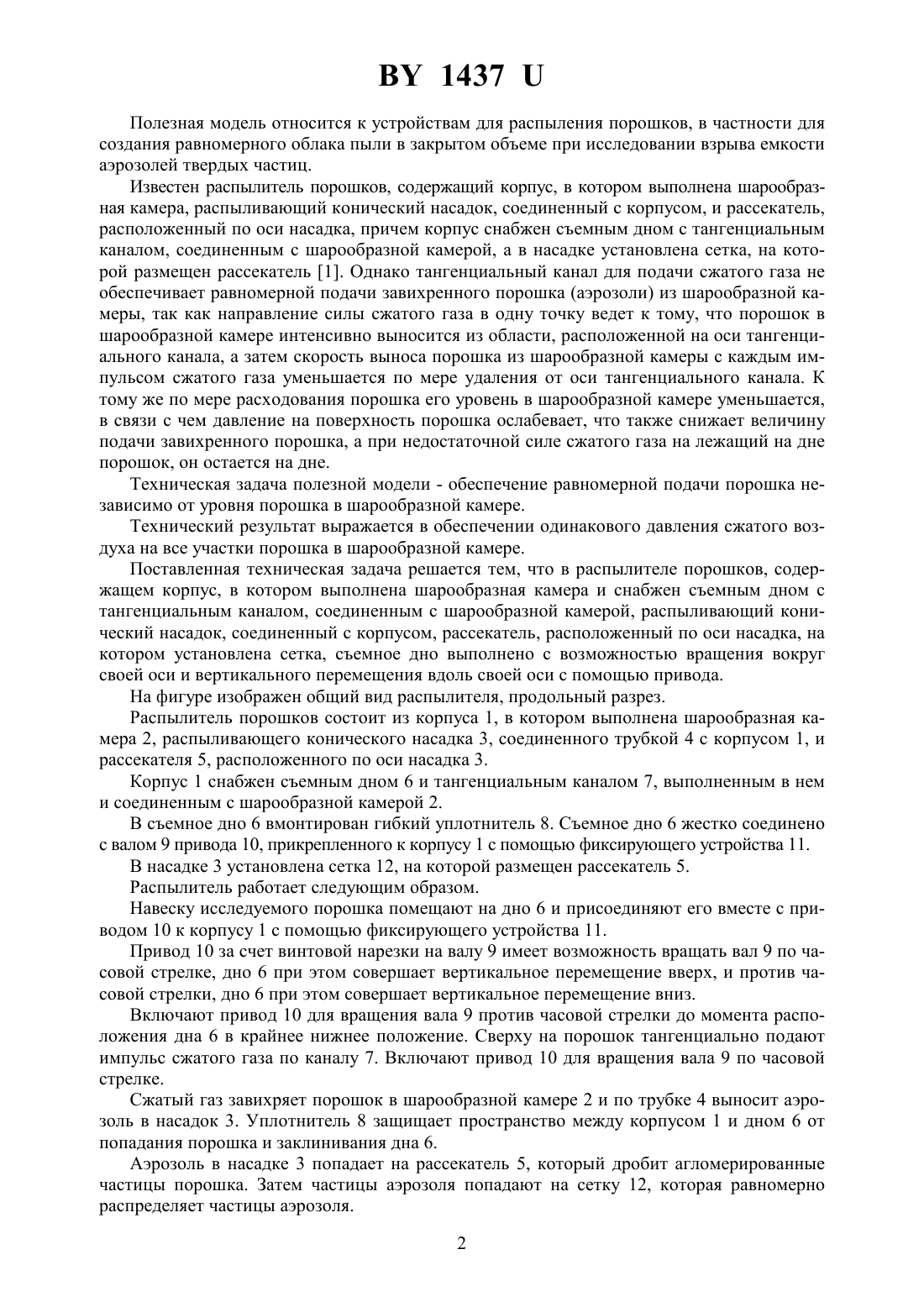

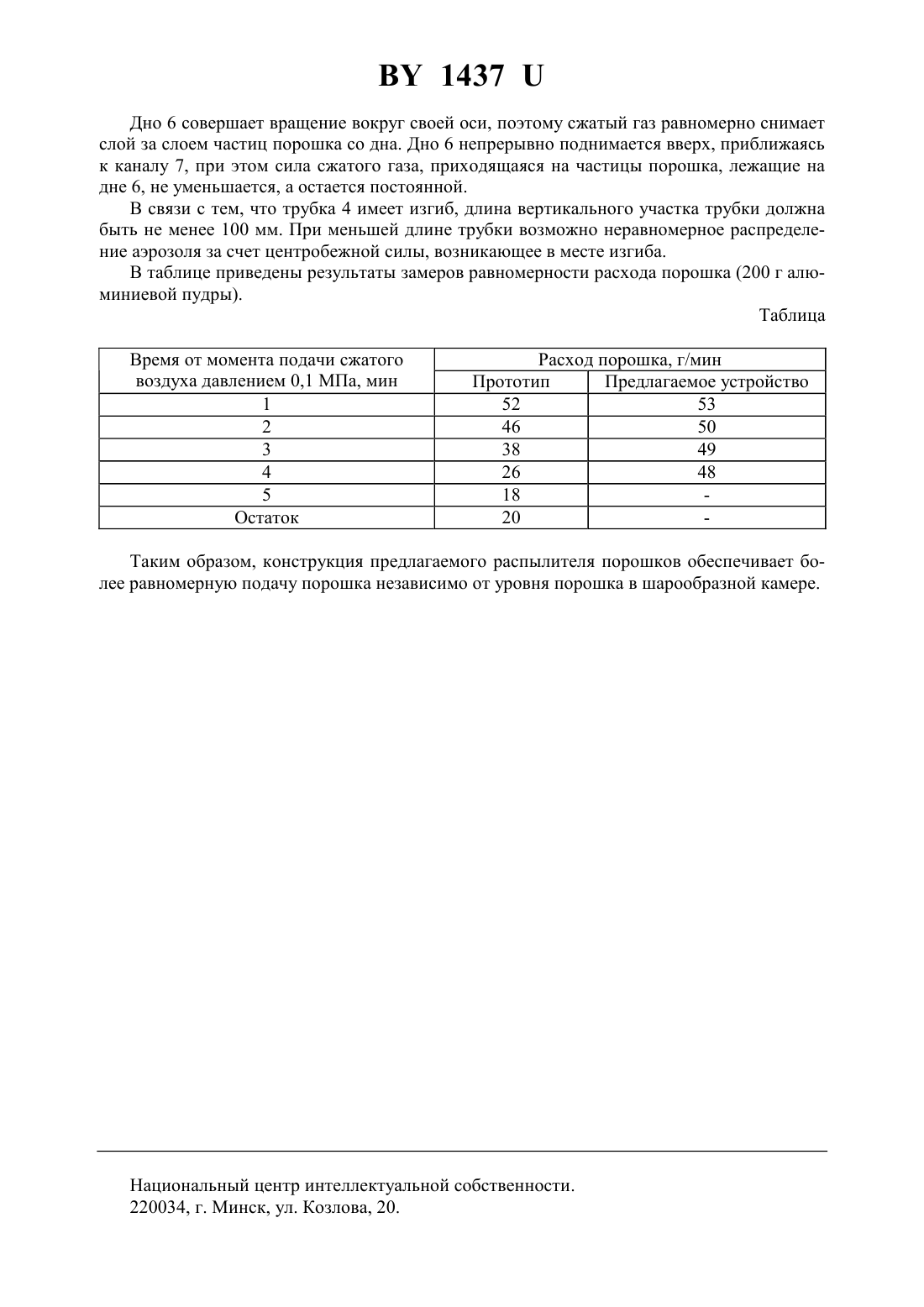

(72) Автор Буйкус Кястас Вито(73) Патентообладатель ГУ Научно-исследовательский и конструкторскотехнологический институт сварки и защитных покрытий с опытным производством(57) Распылитель порошков, содержащий корпус, в котором выполнена шарообразная камера и снабжен съемным дном с тангенциальным каналом, соединенным с шарообразной камерой, распыливающий конический насадок, соединенный с корпусом, рассекатель,расположенный по оси насадка, на котором установлена сетка, отличающийся тем, что съемное дно выполнено с возможностью вращения вокруг своей оси и вертикального перемещения вдоль своей оси с помощью привода. 1437 Полезная модель относится к устройствам для распыления порошков, в частности для создания равномерного облака пыли в закрытом объеме при исследовании взрыва емкости аэрозолей твердых частиц. Известен распылитель порошков, содержащий корпус, в котором выполнена шарообразная камера, распыливающий конический насадок, соединенный с корпусом, и рассекатель,расположенный по оси насадка, причем корпус снабжен съемным дном с тангенциальным каналом, соединенным с шарообразной камерой, а в насадке установлена сетка, на которой размещен рассекатель 1. Однако тангенциальный канал для подачи сжатого газа не обеспечивает равномерной подачи завихренного порошка (аэрозоли) из шарообразной камеры, так как направление силы сжатого газа в одну точку ведет к тому, что порошок в шарообразной камере интенсивно выносится из области, расположенной на оси тангенциального канала, а затем скорость выноса порошка из шарообразной камеры с каждым импульсом сжатого газа уменьшается по мере удаления от оси тангенциального канала. К тому же по мере расходования порошка его уровень в шарообразной камере уменьшается,в связи с чем давление на поверхность порошка ослабевает, что также снижает величину подачи завихренного порошка, а при недостаточной силе сжатого газа на лежащий на дне порошок, он остается на дне. Техническая задача полезной модели - обеспечение равномерной подачи порошка независимо от уровня порошка в шарообразной камере. Технический результат выражается в обеспечении одинакового давления сжатого воздуха на все участки порошка в шарообразной камере. Поставленная техническая задача решается тем, что в распылителе порошков, содержащем корпус, в котором выполнена шарообразная камера и снабжен съемным дном с тангенциальным каналом, соединенным с шарообразной камерой, распыливающий конический насадок, соединенный с корпусом, рассекатель, расположенный по оси насадка, на котором установлена сетка, съемное дно выполнено с возможностью вращения вокруг своей оси и вертикального перемещения вдоль своей оси с помощью привода. На фигуре изображен общий вид распылителя, продольный разрез. Распылитель порошков состоит из корпуса 1, в котором выполнена шарообразная камера 2, распыливающего конического насадка 3, соединенного трубкой 4 с корпусом 1, и рассекателя 5, расположенного по оси насадка 3. Корпус 1 снабжен съемным дном 6 и тангенциальным каналом 7, выполненным в нем и соединенным с шарообразной камерой 2. В съемное дно 6 вмонтирован гибкий уплотнитель 8. Съемное дно 6 жестко соединено с валом 9 привода 10, прикрепленного к корпусу 1 с помощью фиксирующего устройства 11. В насадке 3 установлена сетка 12, на которой размещен рассекатель 5. Распылитель работает следующим образом. Навеску исследуемого порошка помещают на дно 6 и присоединяют его вместе с приводом 10 к корпусу 1 с помощью фиксирующего устройства 11. Привод 10 за счет винтовой нарезки на валу 9 имеет возможность вращать вал 9 по часовой стрелке, дно 6 при этом совершает вертикальное перемещение вверх, и против часовой стрелки, дно 6 при этом совершает вертикальное перемещение вниз. Включают привод 10 для вращения вала 9 против часовой стрелки до момента расположения дна 6 в крайнее нижнее положение. Сверху на порошок тангенциально подают импульс сжатого газа по каналу 7. Включают привод 10 для вращения вала 9 по часовой стрелке. Сжатый газ завихряет порошок в шарообразной камере 2 и по трубке 4 выносит аэрозоль в насадок 3. Уплотнитель 8 защищает пространство между корпусом 1 и дном 6 от попадания порошка и заклинивания дна 6. Аэрозоль в насадке 3 попадает на рассекатель 5, который дробит агломерированные частицы порошка. Затем частицы аэрозоля попадают на сетку 12, которая равномерно распределяет частицы аэрозоля. 2 1437 Дно 6 совершает вращение вокруг своей оси, поэтому сжатый газ равномерно снимает слой за слоем частиц порошка со дна. Дно 6 непрерывно поднимается вверх, приближаясь к каналу 7, при этом сила сжатого газа, приходящаяся на частицы порошка, лежащие на дне 6, не уменьшается, а остается постоянной. В связи с тем, чтотрубка 4 имеет изгиб, длина вертикального участка трубки должна быть не менее 100 мм. При меньшей длине трубки возможно неравномерное распределение аэрозоля за счет центробежной силы, возникающее в месте изгиба. В таблице приведены результаты замеров равномерности расхода порошка (200 г алюминиевой пудры). Таблица Время от момента подачи сжатого воздуха давлением 0,1 МПа, мин 1 2 3 4 5 Остаток Расход порошка, г/мин Прототип Предлагаемое устройство 52 53 46 50 38 49 26 48 18 20 Таким образом, конструкция предлагаемого распылителя порошков обеспечивает более равномерную подачу порошка независимо от уровня порошка в шарообразной камере. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
