Ролик винтовой

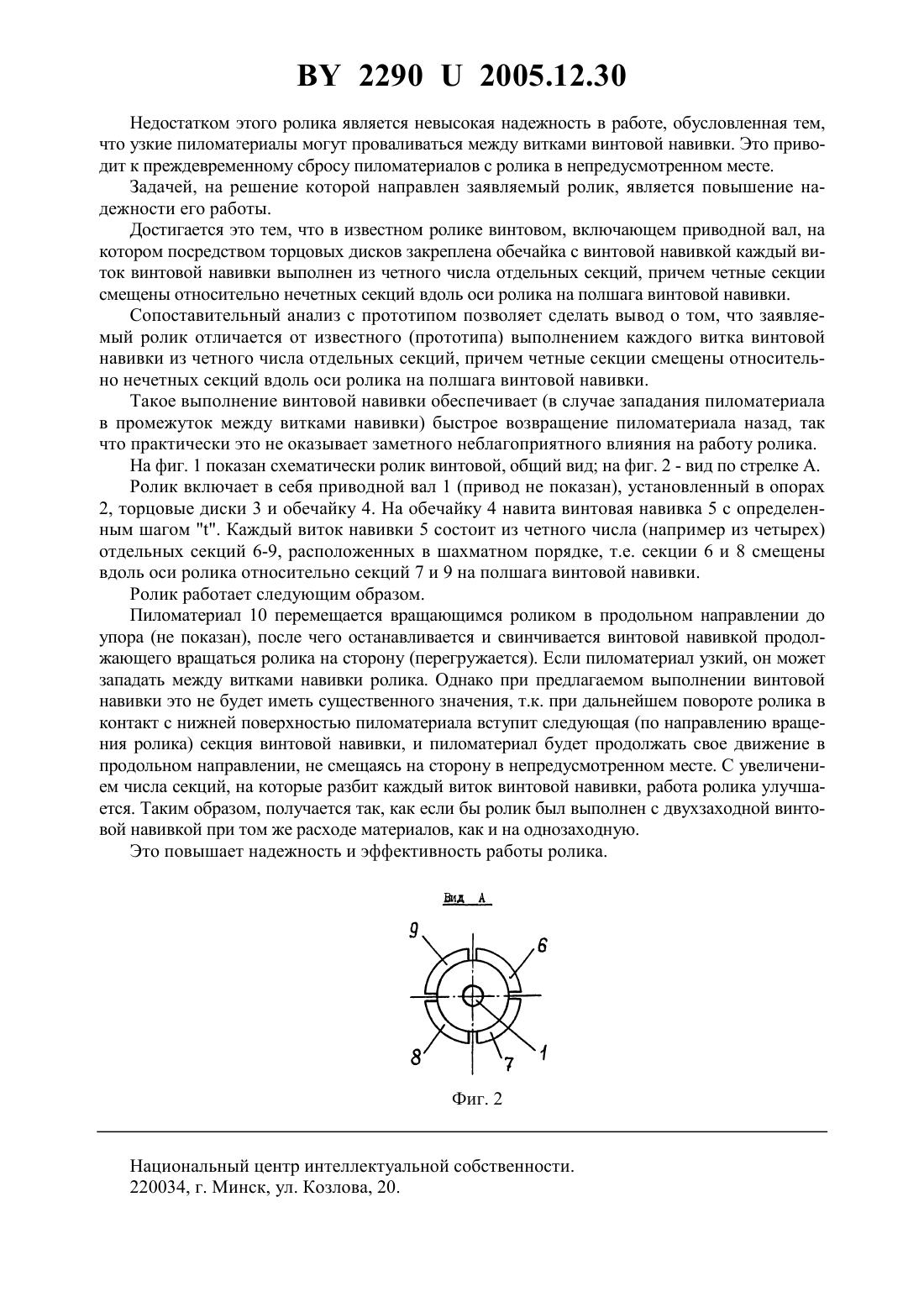

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна(57) Ролик винтовой в перегружателе пиломатериалов, включающий приводной вал, на котором посредством торцовых дисков закреплена обечайка с винтовой навивкой, отличающийся тем, что каждый виток винтовой навивки выполнен из четного числа отдельных секций, причем четные секции смещены относительно нечетных секций вдоль оси ролика на полшага винтовой навивки.(56) 1. А.с. СССР 350648, МПК В 27 В 27/04, 1970. 2. А.с. СССР 624832, МПК В 65 13/075, 1975 (прототип). Заявляемый ролик винтовой относится к внутризаводскому транспорту и может быть использован в перегружателях пиломатериалов, применяемых в лесопилении и деревообработке. Известен ролик винтовой в перегружателе пиломатериалов, включающий приводной вал, торцовые диски и обечайку с винтовой навивкой 1. Недостатком этого ролика является низкая производительность. Наиболее близким к заявляемому ролику по конструкции и выполняемой функции является ролик винтовой в перегружателе пиломатериалов, включающий приводной вал,торцовые диски и обечайку с винтовой навивкой 2. В этом ролике винтовая навивка выполнена непрерывной (сплошной). Этот ролик принят за прототип. 22902005.12.30 Недостатком этого ролика является невысокая надежность в работе, обусловленная тем,что узкие пиломатериалы могут проваливаться между витками винтовой навивки. Это приводит к преждевременному сбросу пиломатериалов с ролика в непредусмотренном месте. Задачей, на решение которой направлен заявляемый ролик, является повышение надежности его работы. Достигается это тем, что в известном ролике винтовом, включающем приводной вал, на котором посредством торцовых дисков закреплена обечайка с винтовой навивкой каждый виток винтовой навивки выполнен из четного числа отдельных секций, причем четные секции смещены относительно нечетных секций вдоль оси ролика на полшага винтовой навивки. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемый ролик отличается от известного (прототипа) выполнением каждого витка винтовой навивки из четного числа отдельных секций, причем четные секции смещены относительно нечетных секций вдоль оси ролика на полшага винтовой навивки. Такое выполнение винтовой навивки обеспечивает (в случае западания пиломатериала в промежуток между витками навивки) быстрое возвращение пиломатериала назад, так что практически это не оказывает заметного неблагоприятного влияния на работу ролика. На фиг. 1 показан схематически ролик винтовой, общий вид на фиг. 2 - вид по стрелке А. Ролик включает в себя приводной вал 1 (привод не показан), установленный в опорах 2, торцовые диски 3 и обечайку 4. На обечайку 4 навита винтовая навивка 5 с определенным шагом . Каждый виток навивки 5 состоит из четного числа (например из четырех) отдельных секций 6-9, расположенных в шахматном порядке, т.е. секции 6 и 8 смещены вдоль оси ролика относительно секций 7 и 9 на полшага винтовой навивки. Ролик работает следующим образом. Пиломатериал 10 перемещается вращающимся роликом в продольном направлении до упора (не показан), после чего останавливается и свинчивается винтовой навивкой продолжающего вращаться ролика на сторону (перегружается). Если пиломатериал узкий, он может западать между витками навивки ролика. Однако при предлагаемом выполнении винтовой навивки это не будет иметь существенного значения, т.к. при дальнейшем повороте ролика в контакт с нижней поверхностью пиломатериала вступит следующая (по направлению вращения ролика) секция винтовой навивки, и пиломатериал будет продолжать свое движение в продольном направлении, не смещаясь на сторону в непредусмотренном месте. С увеличением числа секций, на которые разбит каждый виток винтовой навивки, работа ролика улучшается. Таким образом, получается так, как если бы ролик был выполнен с двухзаходной винтовой навивкой при том же расходе материалов, как и на однозаходную. Это повышает надежность и эффективность работы ролика. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
