Винтовой ролик

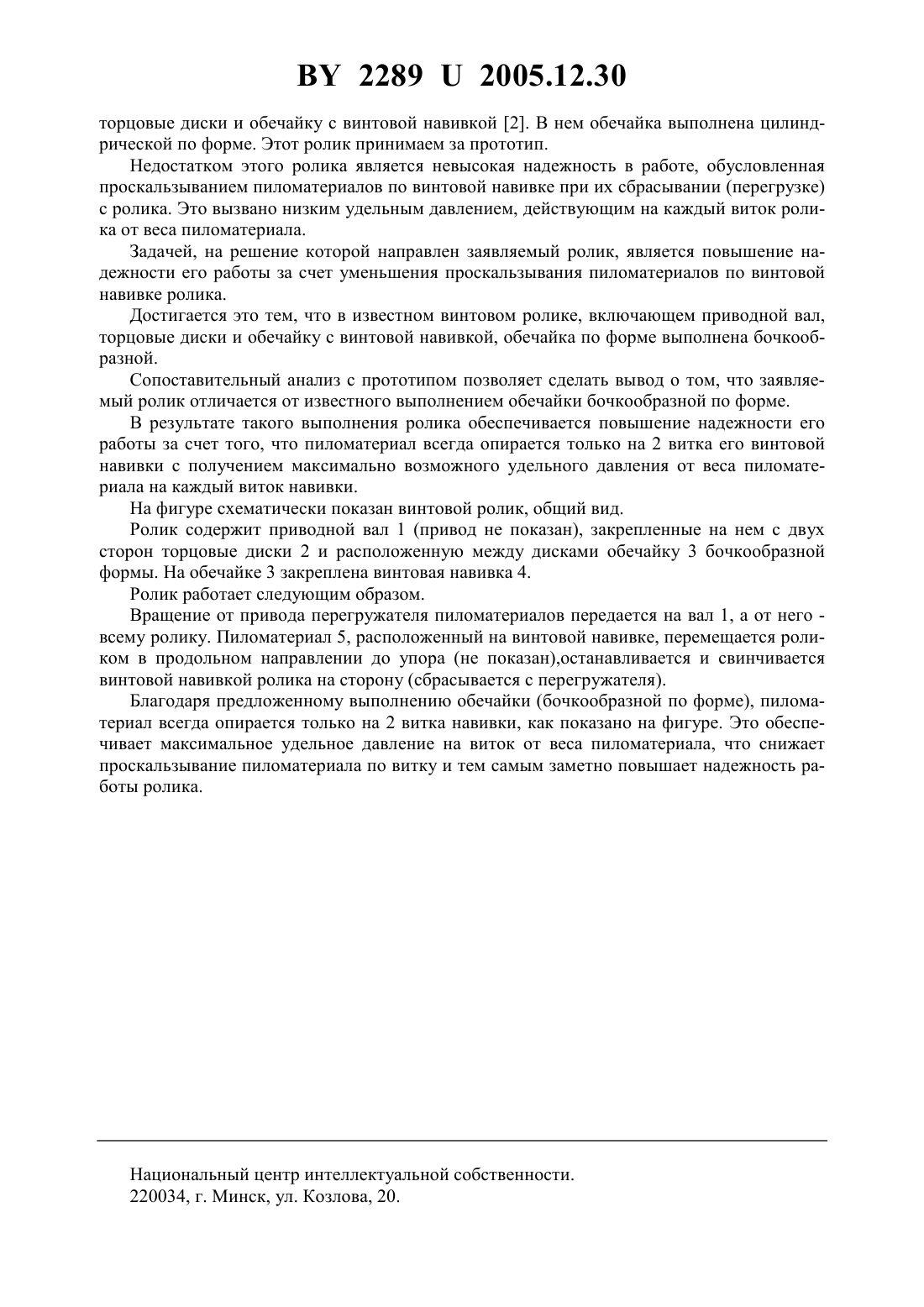

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна(57) Винтовой ролик в перегружателе пиломатериалов, включающий приводной вал, торцовые диски и обечайку с винтовой навивкой, отличающийся тем, что обечайка по форме выполнена бочкообразной.(56) 1. А.с. СССР 350648, МПК В 27 В 27/04, 1970. 2. А.с. СССР 624832, МПК В 65 13/075, 1975 (прототип). Заявляемый винтовой ролик относится к промышленному транспорту и может быть использован в перегружателях пиломатериалов, применяемых в лесопилении и деревообработке. Известен винтовой ролик, включающий приводной вал, торцовые диски и обечайку с винтовой навивкой 1. Недостатком этого ролика является низкая производительность. Наиболее близким к заявляемому ролику по конструкции и выполняемой функции является винтовой ролик в перегружателе пиломатериалов, включающий приводной вал,22892005.12.30 торцовые диски и обечайку с винтовой навивкой 2. В нем обечайка выполнена цилиндрической по форме. Этот ролик принимаем за прототип. Недостатком этого ролика является невысокая надежность в работе, обусловленная проскальзыванием пиломатериалов по винтовой навивке при их сбрасывании (перегрузке) с ролика. Это вызвано низким удельным давлением, действующим на каждый виток ролика от веса пиломатериала. Задачей, на решение которой направлен заявляемый ролик, является повышение надежности его работы за счет уменьшения проскальзывания пиломатериалов по винтовой навивке ролика. Достигается это тем, что в известном винтовом ролике, включающем приводной вал,торцовые диски и обечайку с винтовой навивкой, обечайка по форме выполнена бочкообразной. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемый ролик отличается от известного выполнением обечайки бочкообразной по форме. В результате такого выполнения ролика обеспечивается повышение надежности его работы за счет того, что пиломатериал всегда опирается только на 2 витка его винтовой навивки с получением максимально возможного удельного давления от веса пиломатериала на каждый виток навивки. На фигуре схематически показан винтовой ролик, общий вид. Ролик содержит приводной вал 1 (привод не показан), закрепленные на нем с двух сторон торцовые диски 2 и расположенную между дисками обечайку 3 бочкообразной формы. На обечайке 3 закреплена винтовая навивка 4. Ролик работает следующим образом. Вращение от привода перегружателя пиломатериалов передается на вал 1, а от него всему ролику. Пиломатериал 5, расположенный на винтовой навивке, перемещается роликом в продольном направлении до упора (не показан),останавливается и свинчивается винтовой навивкой ролика на сторону (сбрасывается с перегружателя). Благодаря предложенному выполнению обечайки (бочкообразной по форме), пиломатериал всегда опирается только на 2 витка навивки, как показано на фигуре. Это обеспечивает максимальное удельное давление на виток от веса пиломатериала, что снижает проскальзывание пиломатериала по витку и тем самым заметно повышает надежность работы ролика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
