Ролик рольганга

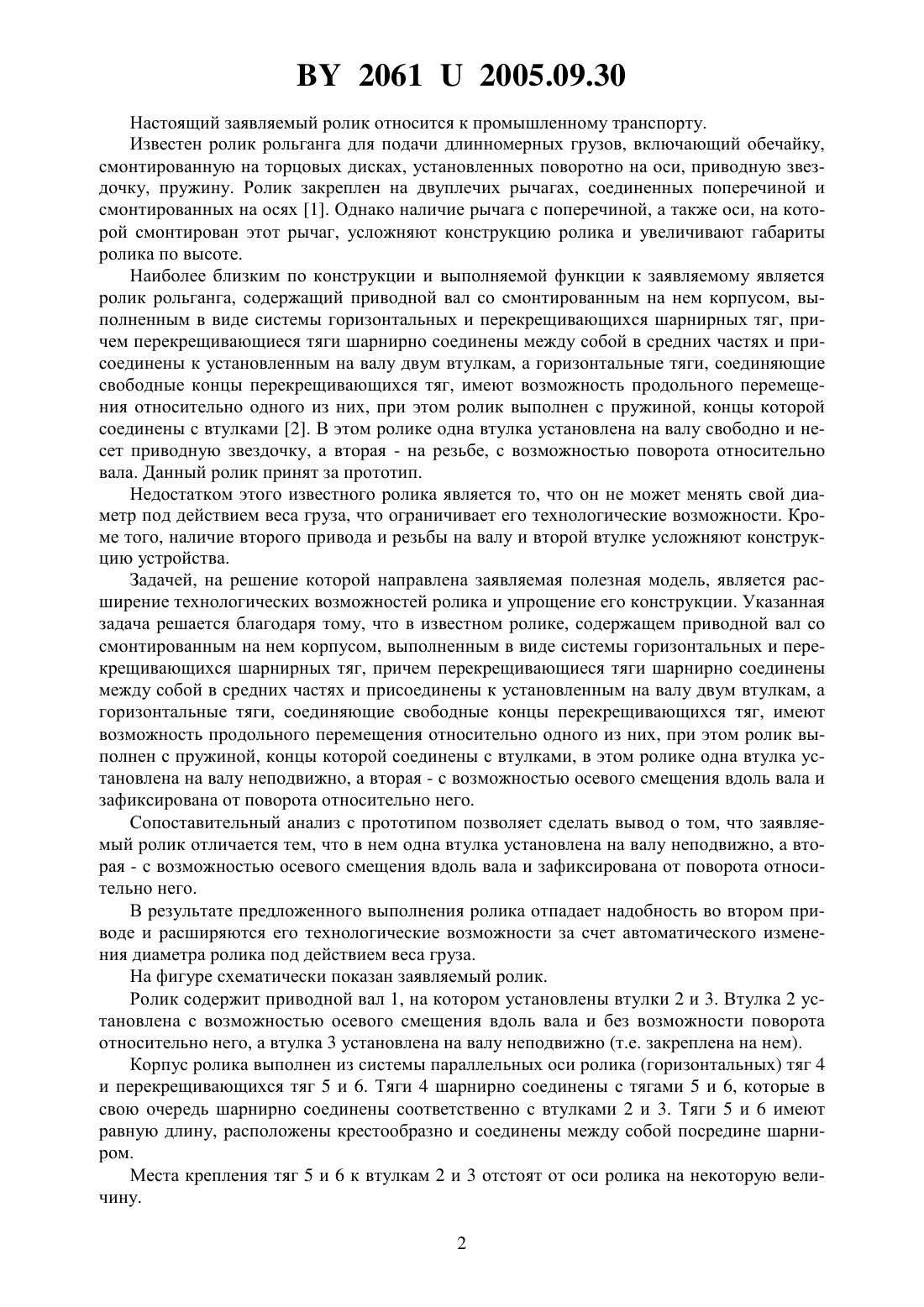

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Годзданкер Соломон Борисович Годзданкер Михаил Соломонович Годзданкер Вадим Соломонович Пущанская Инна Иосифовна(57) Ролик рольганга, содержащий приводной вал со смонтированным на нем корпусом,выполненным в виде системы горизонтальных и перекрещивающихся шарнирных тяг,причем перекрещивающиеся тяги шарнирно соединены между собой в средних частях и присоединены к установленным на валу двум втулкам, а горизонтальные тяги, соединяющие свободные концы перекрещивающихся тяг, имеют возможность продольного перемещения относительно одного из них, при этом ролик выполнен с пружиной, концы которой соединены с втулками, отличающийся тем, что одна втулка установлена на валу неподвижно, а вторая - с возможностью осевого смещения вдоль вала и зафиксирована от поворота относительно него. 20612005.09.30 Настоящий заявляемый ролик относится к промышленному транспорту. Известен ролик рольганга для подачи длинномерных грузов, включающий обечайку,смонтированную на торцовых дисках, установленных поворотно на оси, приводную звездочку, пружину. Ролик закреплен на двуплечих рычагах, соединенных поперечиной и смонтированных на осях 1. Однако наличие рычага с поперечиной, а также оси, на которой смонтирован этот рычаг, усложняют конструкцию ролика и увеличивают габариты ролика по высоте. Наиболее близким по конструкции и выполняемой функции к заявляемому является ролик рольганга, содержащий приводной вал со смонтированным на нем корпусом, выполненным в виде системы горизонтальных и перекрещивающихся шарнирных тяг, причем перекрещивающиеся тяги шарнирно соединены между собой в средних частях и присоединены к установленным на валу двум втулкам, а горизонтальные тяги, соединяющие свободные концы перекрещивающихся тяг, имеют возможность продольного перемещения относительно одного из них, при этом ролик выполнен с пружиной, концы которой соединены с втулками 2. В этом ролике одна втулка установлена на валу свободно и несет приводную звездочку, а вторая - на резьбе, с возможностью поворота относительно вала. Данный ролик принят за прототип. Недостатком этого известного ролика является то, что он не может менять свой диаметр под действием веса груза, что ограничивает его технологические возможности. Кроме того, наличие второго привода и резьбы на валу и второй втулке усложняют конструкцию устройства. Задачей, на решение которой направлена заявляемая полезная модель, является расширение технологических возможностей ролика и упрощение его конструкции. Указанная задача решается благодаря тому, что в известном ролике, содержащем приводной вал со смонтированным на нем корпусом, выполненным в виде системы горизонтальных и перекрещивающихся шарнирных тяг, причем перекрещивающиеся тяги шарнирно соединены между собой в средних частях и присоединены к установленным на валу двум втулкам, а горизонтальные тяги, соединяющие свободные концы перекрещивающихся тяг, имеют возможность продольного перемещения относительно одного из них, при этом ролик выполнен с пружиной, концы которой соединены с втулками, в этом ролике одна втулка установлена на валу неподвижно, а вторая - с возможностью осевого смещения вдоль вала и зафиксирована от поворота относительно него. Сопоставительный анализ с прототипом позволяет сделать вывод о том, что заявляемый ролик отличается тем, что в нем одна втулка установлена на валу неподвижно, а вторая - с возможностью осевого смещения вдоль вала и зафиксирована от поворота относительно него. В результате предложенного выполнения ролика отпадает надобность во втором приводе и расширяются его технологические возможности за счет автоматического изменения диаметра ролика под действием веса груза. На фигуре схематически показан заявляемый ролик. Ролик содержит приводной вал 1, на котором установлены втулки 2 и 3. Втулка 2 установлена с возможностью осевого смещения вдоль вала и без возможности поворота относительно него, а втулка 3 установлена на валу неподвижно (т.е. закреплена на нем). Корпус ролика выполнен из системы параллельных оси ролика (горизонтальных) тяг 4 и перекрещивающихся тяг 5 и 6. Тяги 4 шарнирно соединены с тягами 5 и 6, которые в свою очередь шарнирно соединены соответственно с втулками 2 и 3. Тяги 5 и 6 имеют равную длину, расположены крестообразно и соединены между собой посредине шарниром. Места крепления тяг 5 и 6 к втулкам 2 и 3 отстоят от оси ролика на некоторую величину. 2 20612005.09.30 Тяга 4 выполнена с пазом 7, в котором свободно размещается шарнир, установленный на конце тяги 6. На валу 1 установлена звездочка 8, связанная с приводом рольганга. Ролик выполнен с цилиндрической пружиной растяжения 9, размещенной на валу 1 и присоединенной своими концами к втулкам 2 и 3. При максимальном диаметре ролика пружина 9 не растянута. Вращение от звездочки 8 передается валу 1, втулкам 3 и 2, пружине 9 и тягам 5, 6 и 4. Ролик вращается как единое целое. При поступлении на ролик груза под действием его веса тяги 4 несколько опускаются вниз, вынуждая втулку 2 сдвигаться вправо по валу(и растягивая пружину 9). Вращение ролика (уже меньшего диаметра) при этом не прекращается. Под действием пружины 9 втулка 2 стремится сдвинуться по валу 1 влево,обеспечивая постоянный поджим тяг 4 к поверхности перемещаемого по рольгангу груза при любой форме последнего, в т.ч. искривленного, гнутого и т.п. Величина перемещения тяг 4 по высоте зависит от радиуса ролика, жесткости пружины 9 и назначается при проектировании. Таким образом, ролики рольганга перемещают груз, копируя все его неровности. При отсутствии на рольганге груза тяги 4, отжимаемые пружиной 9 (через тяги 5 и 6), находятся в верхнем положении. Предлагаемый ролик обеспечивает надежное транспортирование грузов неправильной формы - бревен и хлыстов с сучьями, наплывами и т.п. При этом исключение второго привода существенно упрощает его конструкцию и расширяет технологические возможности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
